消防机电工程最完美的电缆敷设施工工艺

作者:www.gstcp.com 文章来源:消防水系统施工改造 [ ]

电缆桥架施工工艺控制标准

根据设计院图纸、电缆敷设清册及现场情况确定电缆桥架的路径、位置、层数、规格。

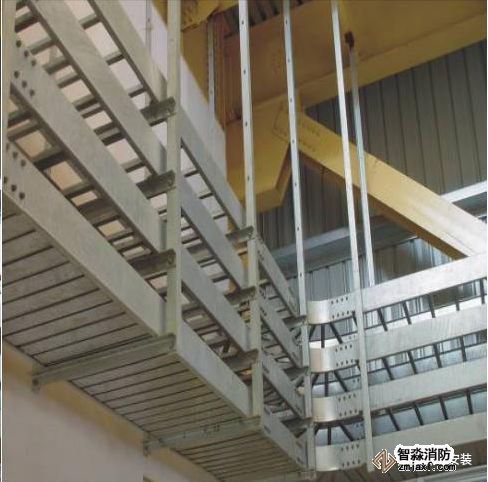

电缆桥架安装工艺

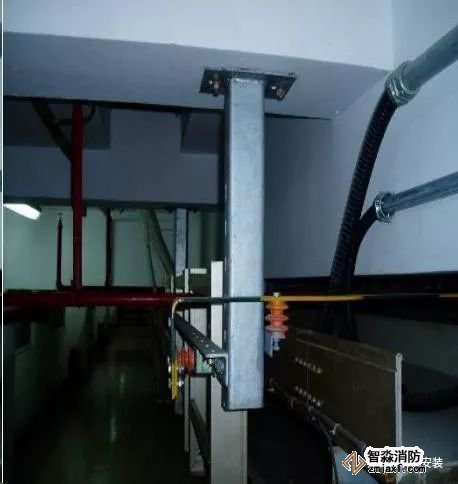

支吊架一般直接焊在预埋件上,无预埋铁可用膨胀螺栓固定。在钢结构上可直接焊接固定,安装好后应对焊接部位补刷油漆。电缆支架应有明显接地且接地良好。

支吊架焊在预埋件



支吊架用膨胀螺栓固定



支吊架在钢结构直接焊接固定



电缆支托架固定螺栓穿向应统一、横平竖直,同一层的托臂在同一水平面,其高低差不超过±5 mm。

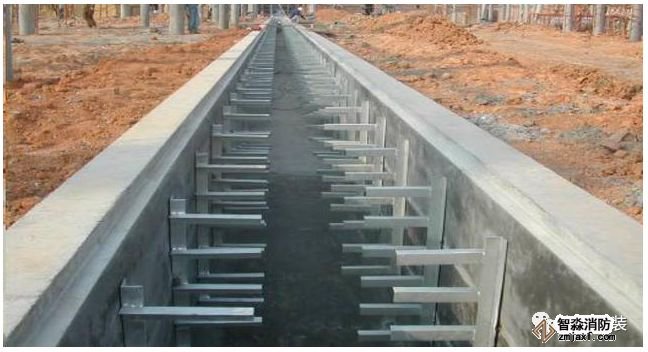

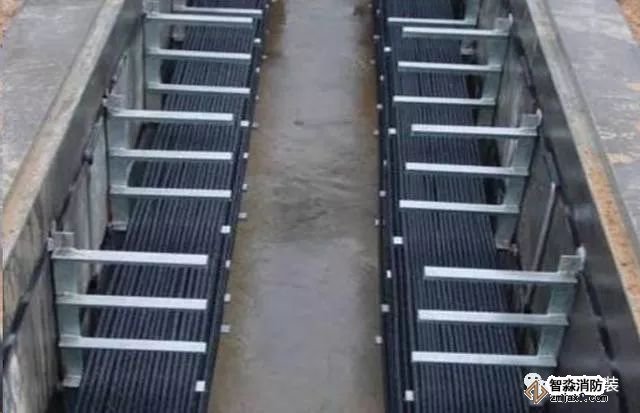

电缆支架各层之间的距离

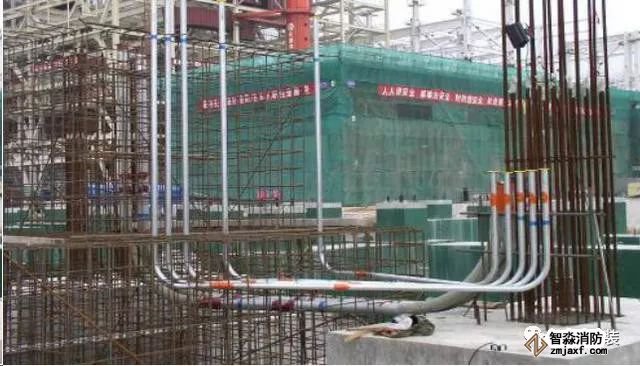

电缆预埋管埋设

采购国标镀锌钢管,压制弯头时采用专用液压弯管机,保证电缆预埋管弯管质量。

在电缆沟道模板安装前完成电缆预埋管埋设施工,避免因电缆沟道凿孔埋管影响土建施工质量。

电缆预埋管埋设除了按图施工,还应考虑设备接线的实际位置,使电缆预埋管埋设一次到位,避免因埋管位置偏差影响电缆引上线的美观。

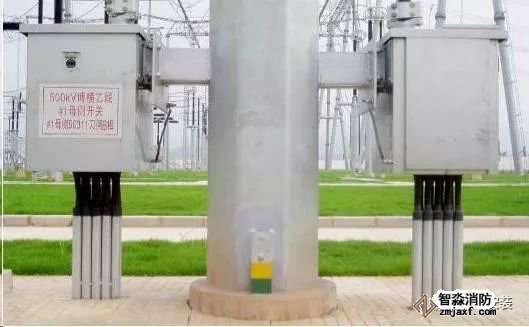

整齐美观的电缆预埋管



电缆预埋管埋设高度应基本一致,垂直度偏差≤2mm;除了同一位置电缆预埋管要求成排布置外,同一行和列的电缆预埋管埋设也要求成排布置,整齐规范。可以通过连通管或水平尺保证管口高度一致,采用拉线方法保证电缆预埋管行和列成排埋设。

电缆敷设

电缆敷设前进行电缆走向的总体策划,电缆敷设应按设计路线,同一路径的电缆统一敷设,最好能绘出走向断面图,即通过某一点有多少电缆通过。同一通道内的电缆应避免交叉。

根据规程规范高低电力电缆,强电、弱电控制电缆按由上而下配置。

电缆敷设区域的温度不应高于电缆的允许长期工作温度。电缆与管道保温层外表面平行敷设时其间距大于500 mm,交叉时应大于200 mm,无法达到时,应采取隔热保护措施。

电缆从电缆架引出采用开孔器开孔,安装电缆管烧焊固定,用阻燃软管接头连接。不用软管接头,保护管端用热塑管热塑。

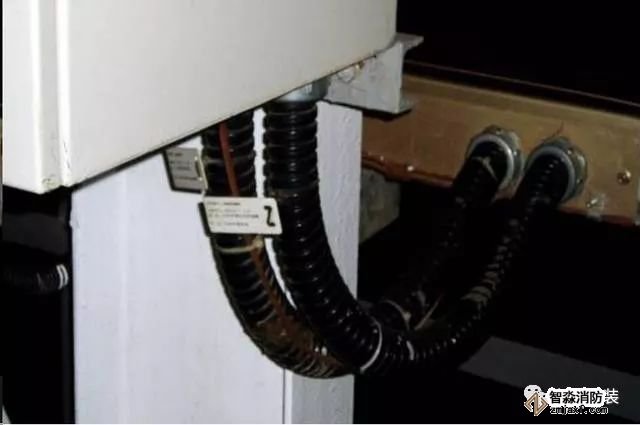

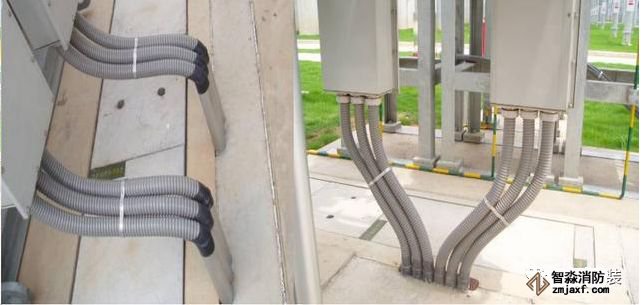

电缆从电缆架引出

电缆敷设施工过程中先临时绑扎,等同一路径的电缆敷设完毕后再作统一整理固定使其整齐美观,电缆牌不应夹在电缆中,应扎牢并排列在电缆外侧。

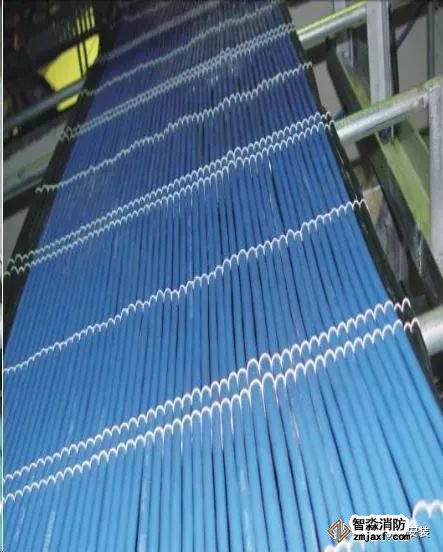

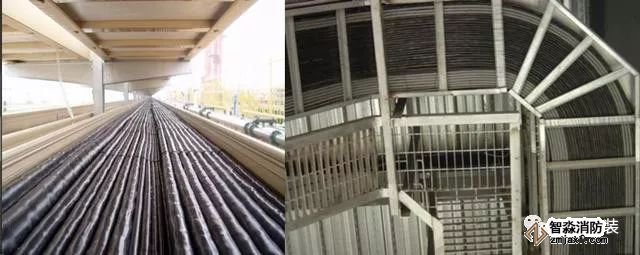

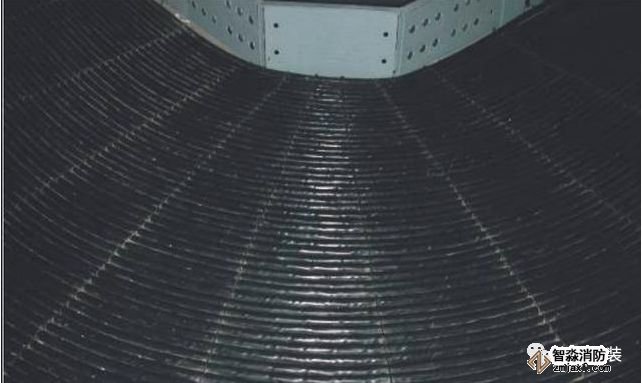

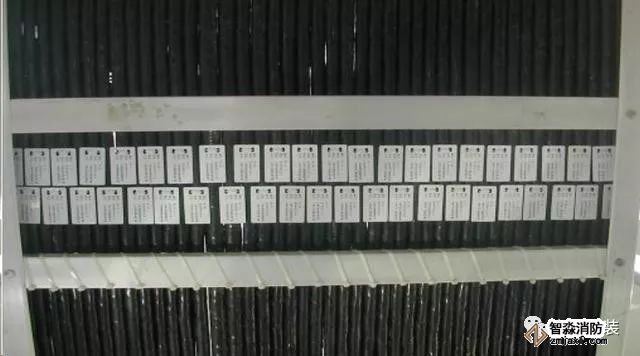

电缆敷设整齐挂牌美观

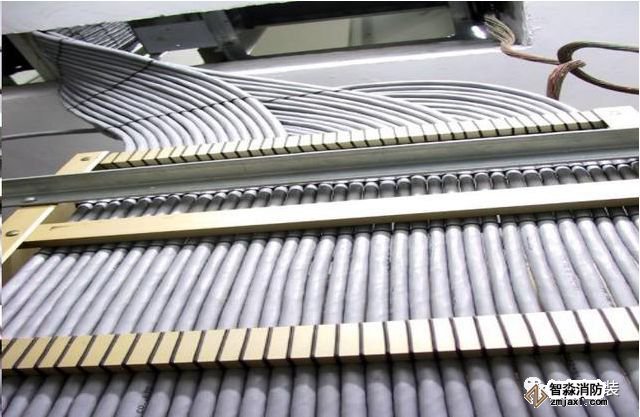

电缆绑扎固定采用绑扎带编织和夹件压接(即加工专用的电缆成排热镀锌固定夹和定购钩型螺丝,用以固定电缆)相结合的方法,使电缆成排分层布置,横平竖直,整齐美观。

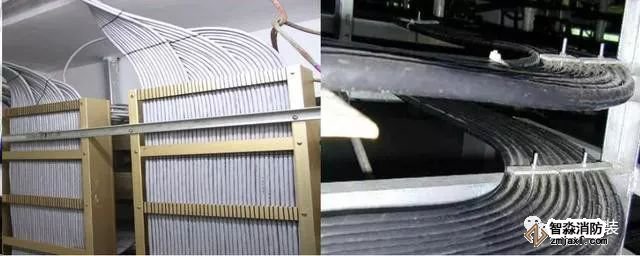

对于控制电缆间的电缆,按上述要求外,在电缆引上线至控制盘底应整理成圆束,弯曲圆滑,弯曲半径一致且符合规范要求,对于柜盘下引上线较多的,可在电缆夹层间,增加垂直电缆桥架,使电缆引上线排列更整齐美观。

搬运电缆时,不应使电缆松散,电缆盘应按电缆盘上箭头所指示方向滚动。

在下列地方应将电缆加以固定:垂直敷设或超过45°倾斜敷设的电缆在每个支架上,桥架每隔2m处。

垂直敷设的电缆固定

水平敷设的电缆,在电缆首末端、转弯及电缆接头的两端处。



机械敷设电缆的速度≤15m/min,牵引强度不大于7kg/mm2,严防电缆受机械损伤。



电缆接线

电缆敷设后两端制作电缆头,用塑料带缠紧,然后使用热缩管热缩,铠装电缆,其钢带要用包箍扎紧。

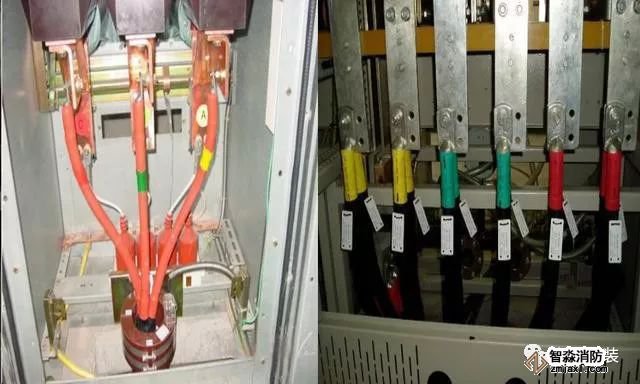

电缆头制作工艺

屏蔽电缆、导线、补偿导线的屏蔽层均应按设计或厂家要求接地。

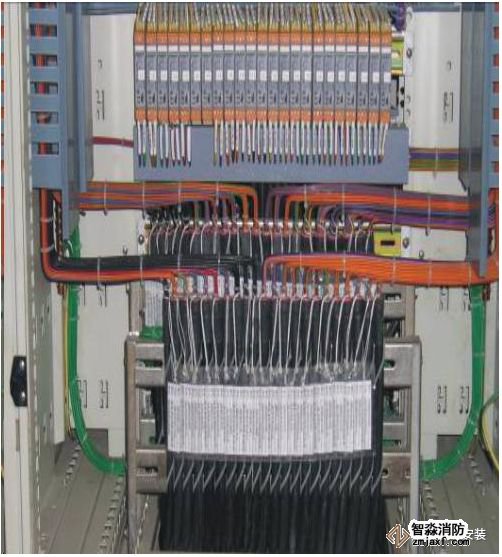

引入盘、柜的电缆应排列整齐,编号清晰,并固定牢固。

屏蔽接地工艺

电缆固定采用分层方式

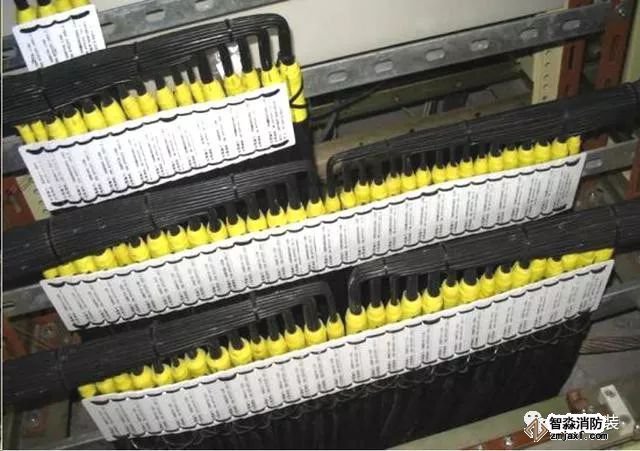

电缆固定、电缆头制作及电缆牌挂设

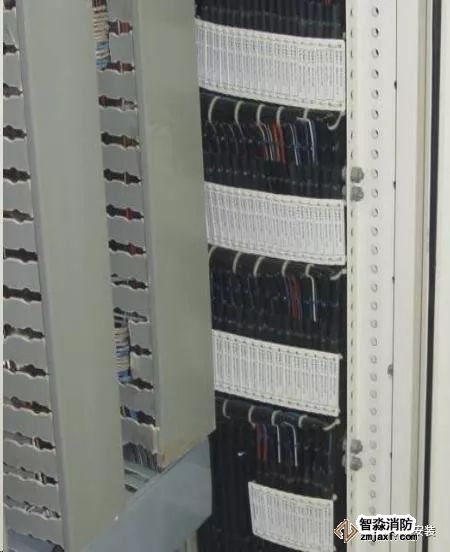

盘柜内绑扎横档,两层电缆头之间 均匀、整齐、美观

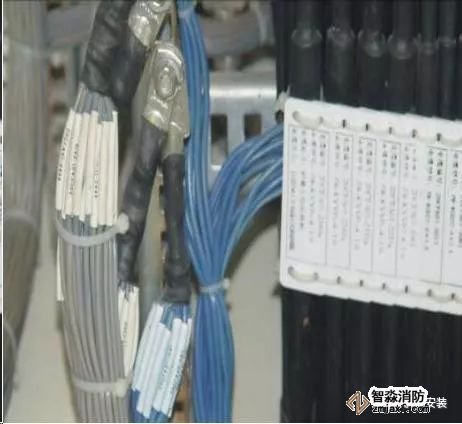

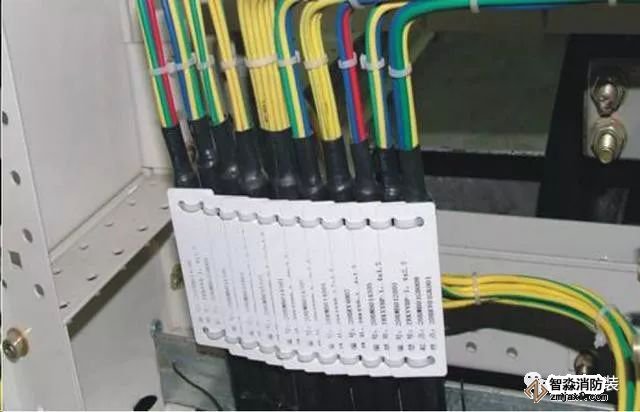

电缆标识牌的制作及挂设

控制电缆头制作长短一致,铠装电缆在进入盘、柜后,钢带接地。

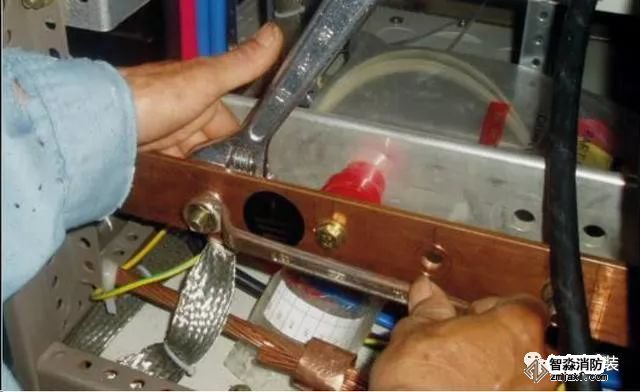

电缆钢带接地

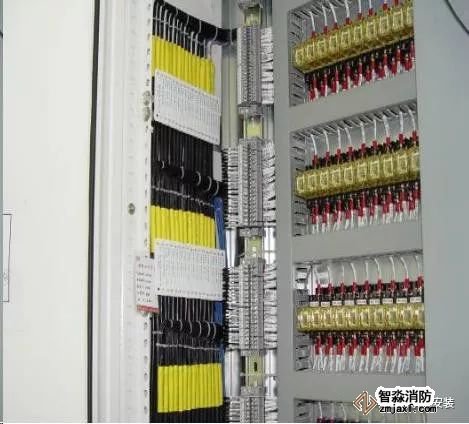

控制电缆做头后,电缆芯线拉直,排列整齐,绑扎距均匀,间距为100~120 mm,应按垂直或水平有规律地配置,备用芯长度应留有适当余量,二次接线线芯弯曲弧度一致,接线胶头长短一致。多股线芯压线鼻子,线头露出鼻子0.6~1 mm。

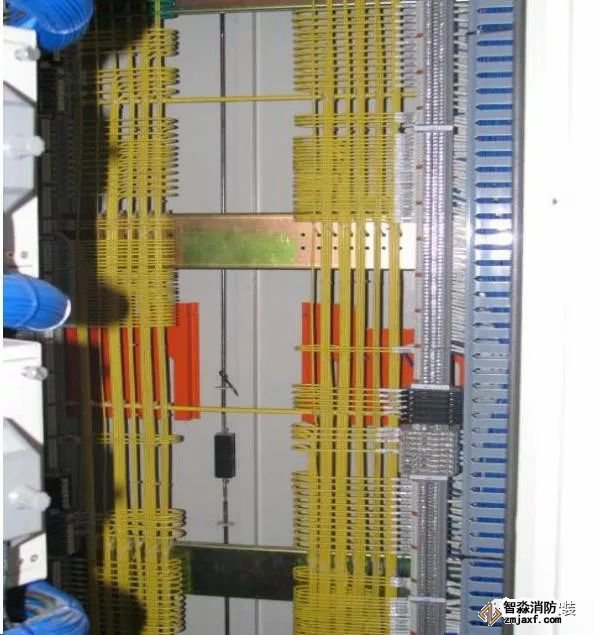

电缆芯线拉直,排列整齐

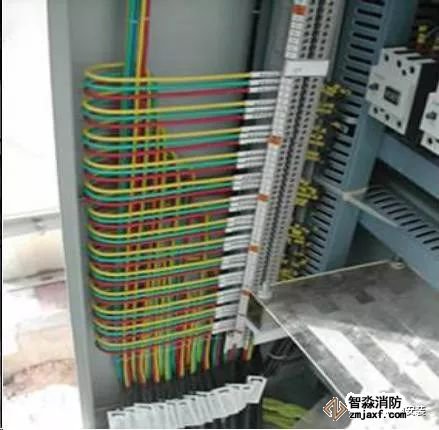

线芯弯曲弧度整齐一致

电缆线芯胶套头编号用电缆胶头专用打印机打制,长度和套入方向一致。

热缩套管颜色应统一
