电气火灾监控探测器的安装方式及注意事项

作者:www.gstcp.com 文章来源:海湾电气火灾监控系统 [ ]

01

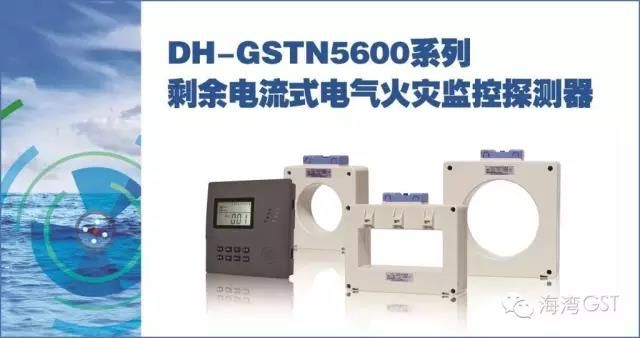

电气火灾监控探测器

安装方式

根据电气火灾监控探测器产品的选型和工程配电系统特点,一般有以下几种设计方式:

1、配电箱或控制箱内部形式的安装设计
一般用于新工程在楼层设有专门楼层配电箱或控制箱。电气火灾监控探测器直接安装在配电箱或控制箱内部适当位置。

2、配电箱或控制箱(柜)外部形式的安装设计

电气火灾监控探测器安装在单独的一个箱体内,配电箱或控制箱的进线穿过电气火灾监控探测器的剩余电流互感器过线孔后,再接入配电箱或控制箱。

专门安装电气火灾监控探测器防火监控箱设在配电箱或控制箱附近。改造工程建议采用测温式电气火灾监控探测器,可以尽量不触动原来配电箱(柜)的内部导线和器件布置。


3、配电柜成套形式的安装设计

直接在配电箱或控制箱面板上嵌入电气火灾监控探测器,只考虑在柜内适当位置固定剩余电流互感器(一般在主空开上端或下端),不改动配电柜内部结构,不需增加单独的漏电控制器安装箱,既美观、又不占空间。应在设计中明确提出要求,在施工图会审完毕,由配电柜成套厂考虑预留面板上嵌装电气火灾监控探测器的开孔尺寸。





02



电气火灾报警系统安装

注意事项

1、电气火灾报警系统施工主体单位

根据上述电气火灾监控系统的特点,电气火灾监控系统具有很高的独立性,但与配电系统密不可分,纳入强电系统施工比较便于协调配合。

反之,实践证明,归入消防报警系统施工单位施工,则容易扯皮,协调配合困难,加上其对控制柜强电不熟悉,对强电导线连接、安装位置等比较陌生,施工质量难以保证。



2、电气火灾报警系统的施工要求

国家标准《剩余电流动作保护装置的安装和运行》GB13955中对电气火灾监控保护装置的安装有明确要求:“电气火灾监控保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。电气火灾监控保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求,在不同的系统接地形式中应正确接线”。



3、本系统电气火灾监控设备的容量最大为1452点,可接1452只电气火灾监控探测器,同时具有Rs-232/485、CAN/ARENET网络接口,可与EI系列消防控制室图形显示装置或楼宇自动化系统相连。当发生电气故障时,相应的电气火灾监控探测器自动将报警信息传送给电气火灾监控设备,电气火灾监控设备接收后,通过网络接口将信息发送至EI系列消防控制室图形显示装置,EI系列消防控制室图形显示装置的界面上可以显示故障类型及语音提示。根据实际需要,可调出相应的负载电气线路图,从而及时准确地指导维护人员对故障进行处理。





03



电气火灾报警系统的投入使用

注意事项

1、接线时,应严格按照提示要求进行。不要将220VAC强电接入总线接口,否则会损坏电气火灾监控探测器 。





2、安装塑壳断路器时,应按要求,在电弧喷出方向有足够的飞弧距离。


3、安装时,必须严格区分N线和PE线,相线与中性线应同时穿过电气火灾监控探测器的剩余电流互感器。通过电气火灾监控探测器的剩余电流互感器的N线,不得作为PE线,不得重复接地或接设备外露可接近导体。PE线不得接入电气火灾监控保护装置。



4、电气火灾监控系统纳入配电系统施工单位施工时,双方应充分沟通,协调有关安装方式、尺寸和电气技术参数。新工程使用电气火灾监控系统时,在配电柜(箱)订货时,应向厂家索取产品外形尺寸、开孔尺寸,以便于计算安装位置。



5、电气火灾监控系统的剩余电流互感器在配电柜(箱)内安装,要特别注意施工安全,要在断电情况下施工,并注意强弱电分开走线,特别注意防止接错线或搭线,造成强电串入电气火灾报警系统的总线制四芯线中,烧毁整个电气火灾报警系统。

6、改造工程一般应将电气火灾监控探测器置于塑壳断路器下端出线处,当安装不便时,可考虑安装于塑壳断路器的入线端。

7、施工单位应配备移动式(手持便携式)电气火灾监控检测仪,并在调试时先进行配电系统电气火灾监控的检测,及时排除电气火灾监控异常情况,并作详细记录。根据GB13955标准5.7.3和5.7.5要求,设定合适的剩余电流报警阀值,通常报警设定值取值不小于线路和设备正常运行泄漏电流值的两倍。


8、所有电气火灾监控探测器,通过总线以并联方式连接到控制中心的电气火灾监控设备上,电气火灾监控设备通过网络接口连接到EI系列消防控制室图形显示装置,可以实现“遥调、遥测、遥控、遥讯”。
