柜式七氟丙烷气体灭火装置灭火剂用量计算

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

 当消防工程使用气体灭火柜式七氟丙烷装置时,该设计多少公斤气体灭火剂用量呢?

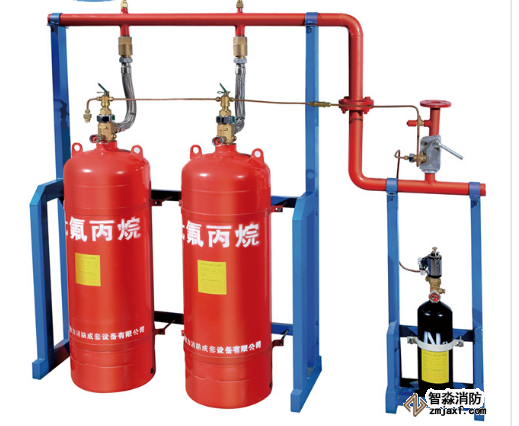

柜式七氟丙烷灭火装置


  第一步:

  弄清楚该消防工程的防护区的净容积V是多少(m³)?



  第二步:

  根据您的消防工程类型确定灭火设计气体灭火剂浓度C1(%)

  1、根据场所如图书、档案、票据和文物资料库等防护区,气体灭火设计浓度宜采用10%。

  2、油浸变压器室、带油开关的配电室和自备发电机房等防护区,气体灭火设计浓度宜采用9%。

  3、通讯机房和电子计算机房等防护区,气体灭火设计浓度宜采用8%。



  气体灭火说明:

  以上常见场所的气体灭火设计浓度的取值为现行气体灭火系统设计规范GB50370-2005中的推荐取值,其他情况下的灭火设计浓度请参考规范取值。



  第三步:

  了解防护区的最低温度T是多少(℃),据此算出灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容S(m³/kg)


气体灭火剂比容S


  第四步:

  查出您所在地区的海拔修正系数K,K值可根据规范GB50370-2005 附表查询。

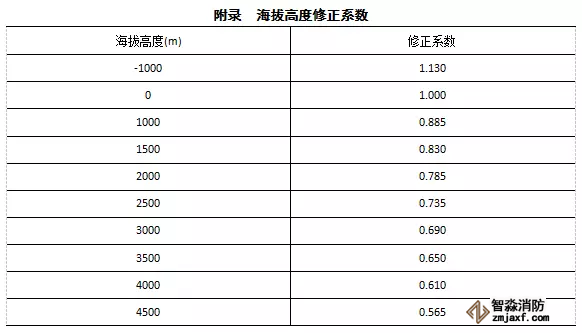

海拔高度修正系数


  第五步:

  把防护区容积V、灭火浓度C1、比容S、海拔修正系数K代入公式


公式

  W即七氟丙烷灭火系统的设计使用量。



  气体灭火剂用量实例

  某档案室长为11.5m,宽为9m,高为3m,最低环境温度为20℃,海拔高度不超过500m,采用柜式七氟丙烷气体灭火装置进行全淹没灭火,计算灭火剂的设计用量。

  1)防护区容积V=11.5x9x3=310.5m³;

  2)档案室灭火设计浓度C1=10;

  3)查表得海拔修正系数K=1;

  4)灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容S=0.1269+0.000513T=0.1269+0.000513x20=0.13716

  5)气体灭火剂灭火设计用量


灭火剂灭火设计用量


  气体灭火温馨提示:

  在一般情况(指最低温度为20℃,海拔高度不超过1km)下,公式里的K值取1、S取0.13716即可。

  再根据第二步中推荐的几个灭火浓度,我们可以把公式进一步简化。只要知道防火区净容积V,就可以算出七氟丙烷的设计用量。

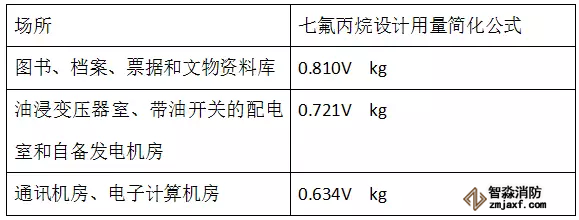

  一般情况下,各场所的七氟丙烷设计用量粗算公式(单位:kg)

  V为防火区净容积,单位m³。


七氟丙烷设计用量粗算公式


  以上就是气体灭火柜式七氟丙烷装置设计用量的计算方法,希望海湾消防整理分享的能对您的消防工作有所帮助。
