机电工程施工安装精美图片

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

机电安装部分优秀照片和大家一起分享,一起学习!该工程图集包括给排水管道安装、通风与空调管道安装、电气部分、设备支吊架、装配式机房、工业化生产施工机械、机电调试设备、机电样板展示等八个部分。





第一部分-给排水管道安装



成排管道,成排成线,支吊架牢固,管道刷漆观感美观。

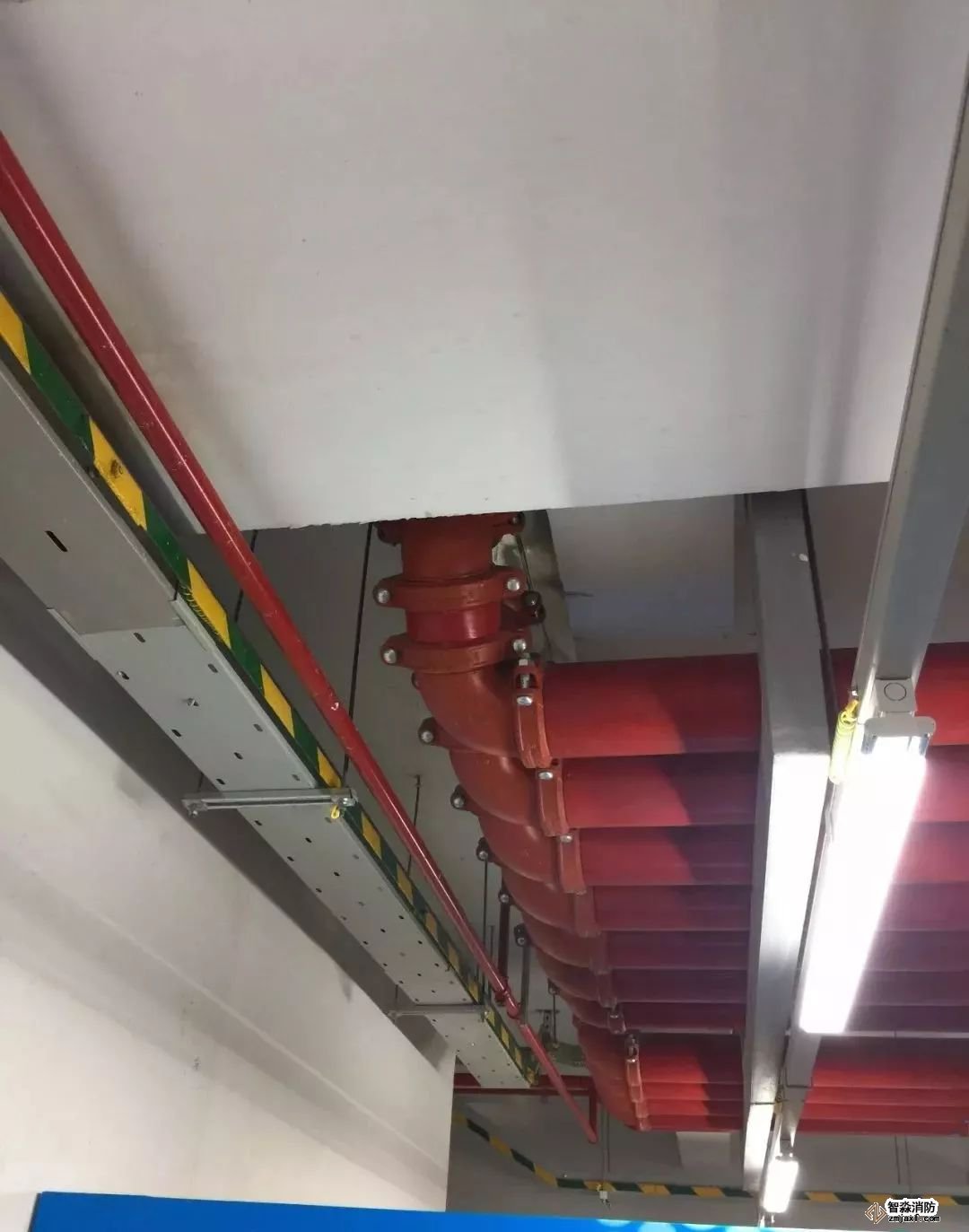

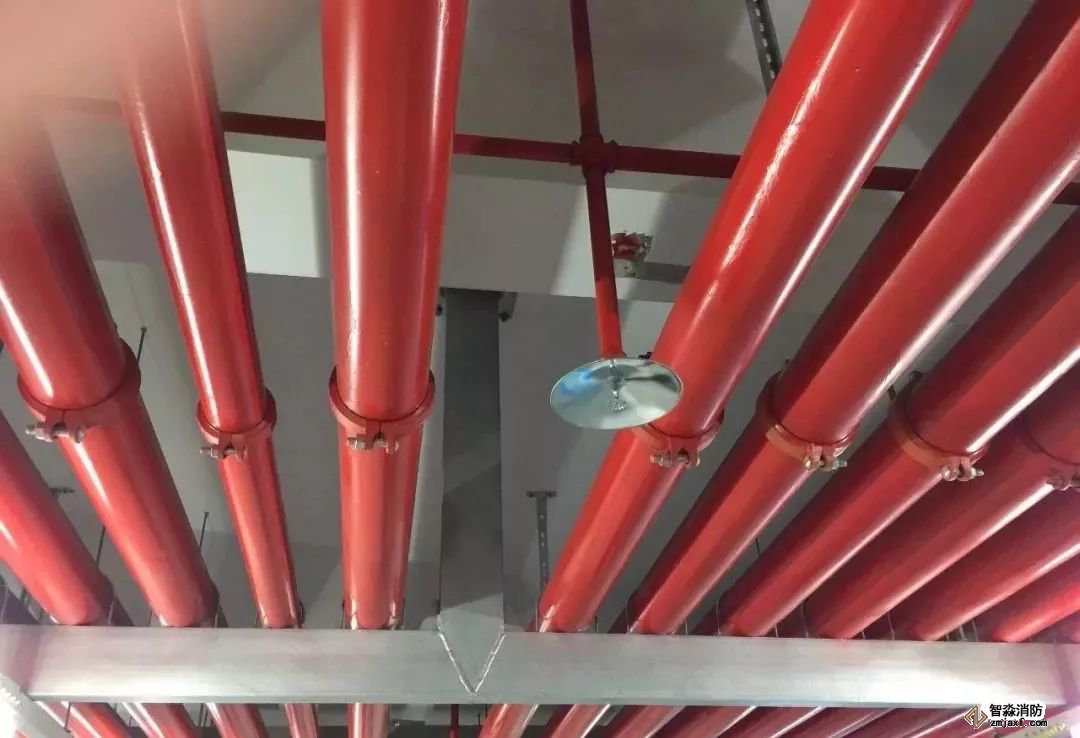

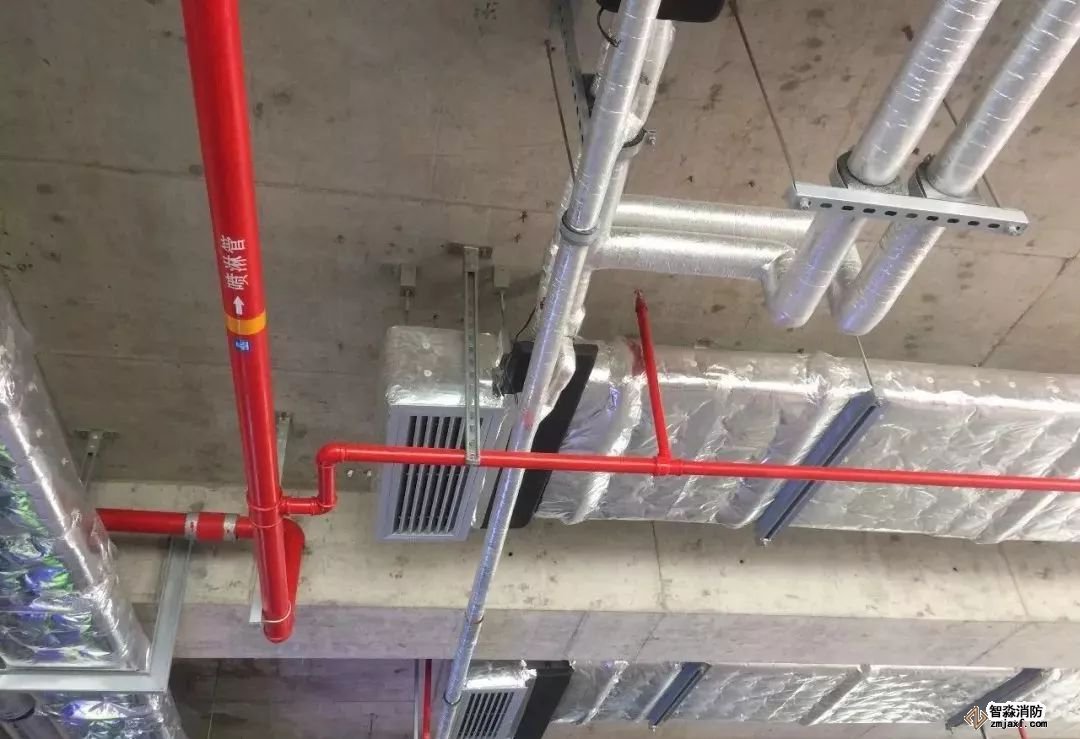

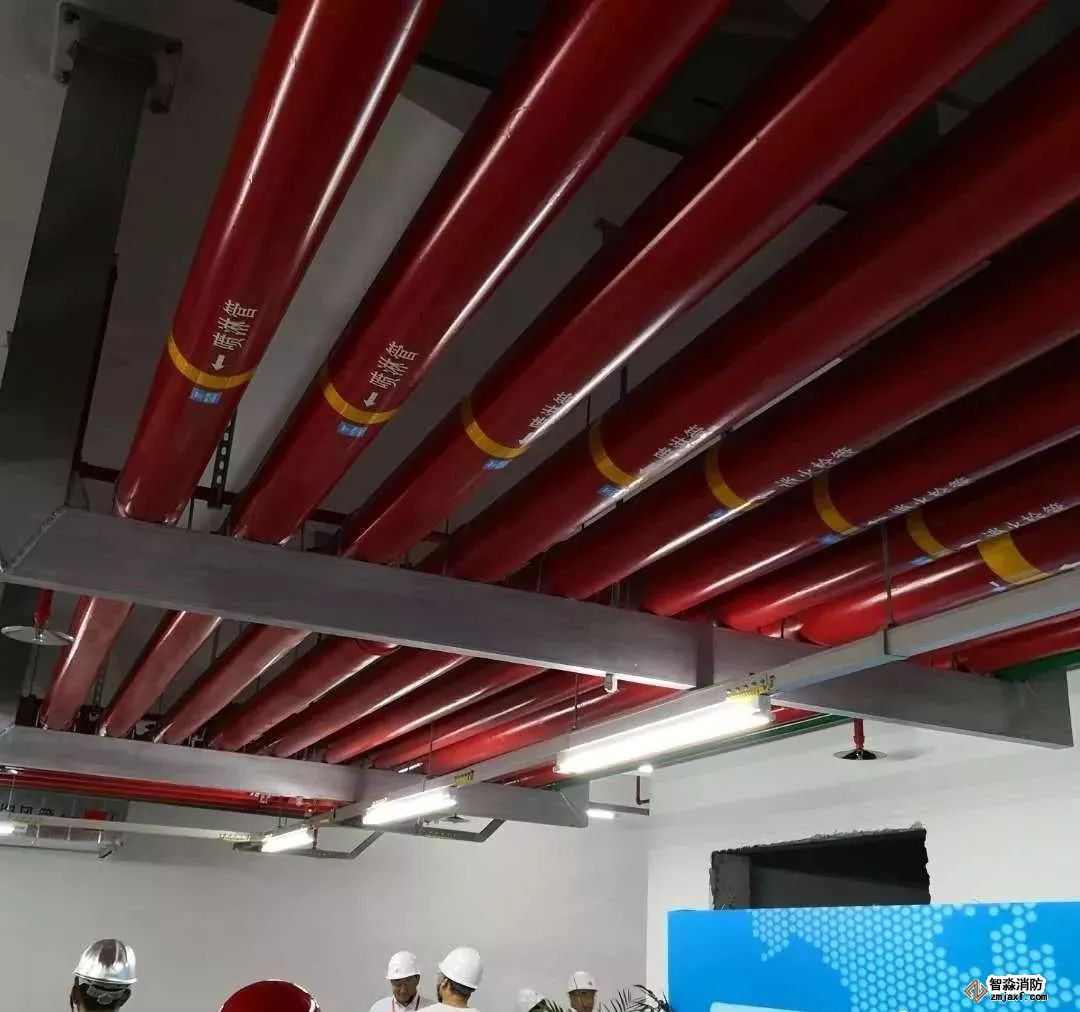

消防喷淋管道间距一致,标识清楚、成排成线。

喷淋支管横平竖直,标识清楚、支架布置间距合理。

成排管道,弯头处排成一条线。

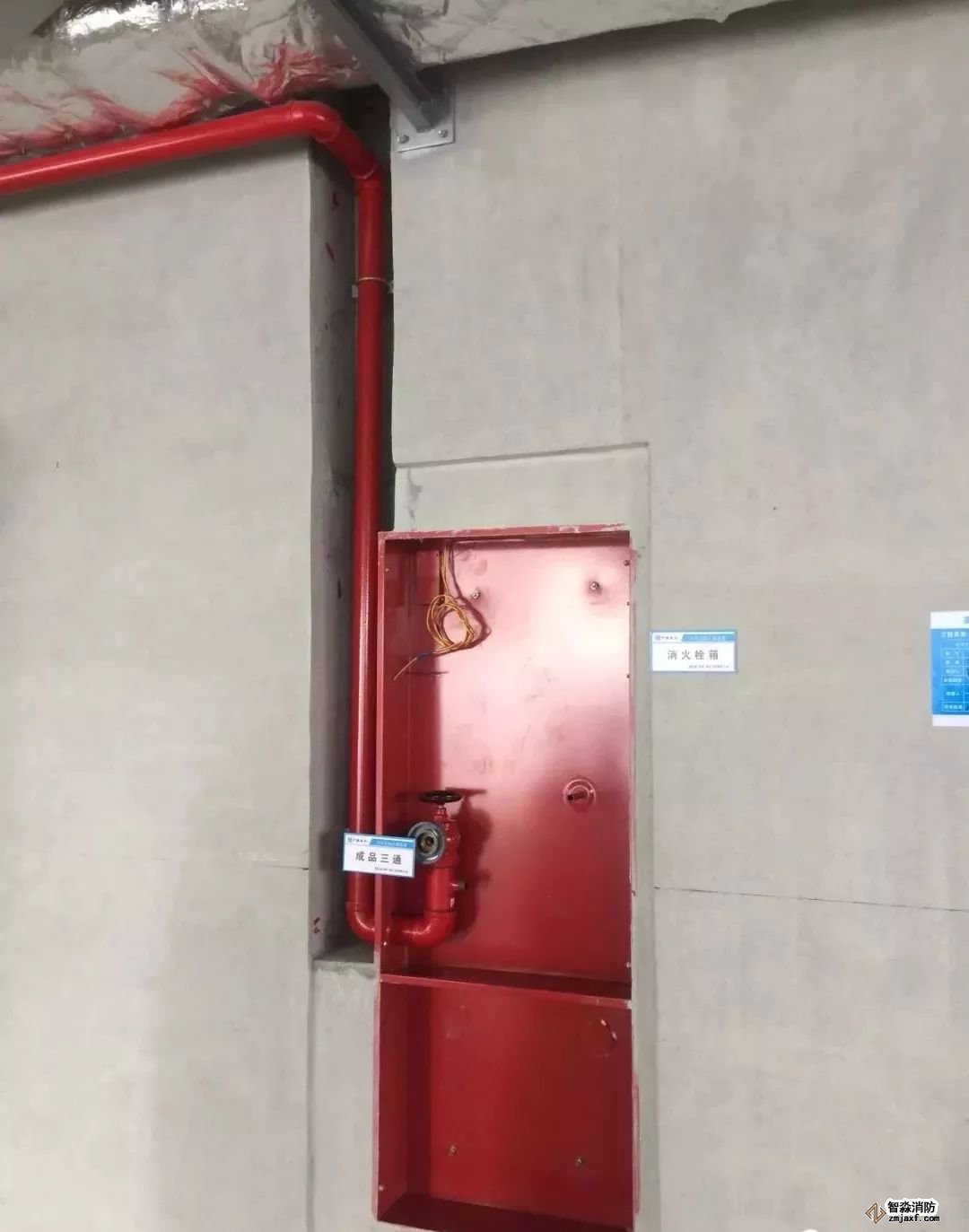

消火栓箱安装,箱体外填塞密实,管道安装垂直,栓头距地1.1米。

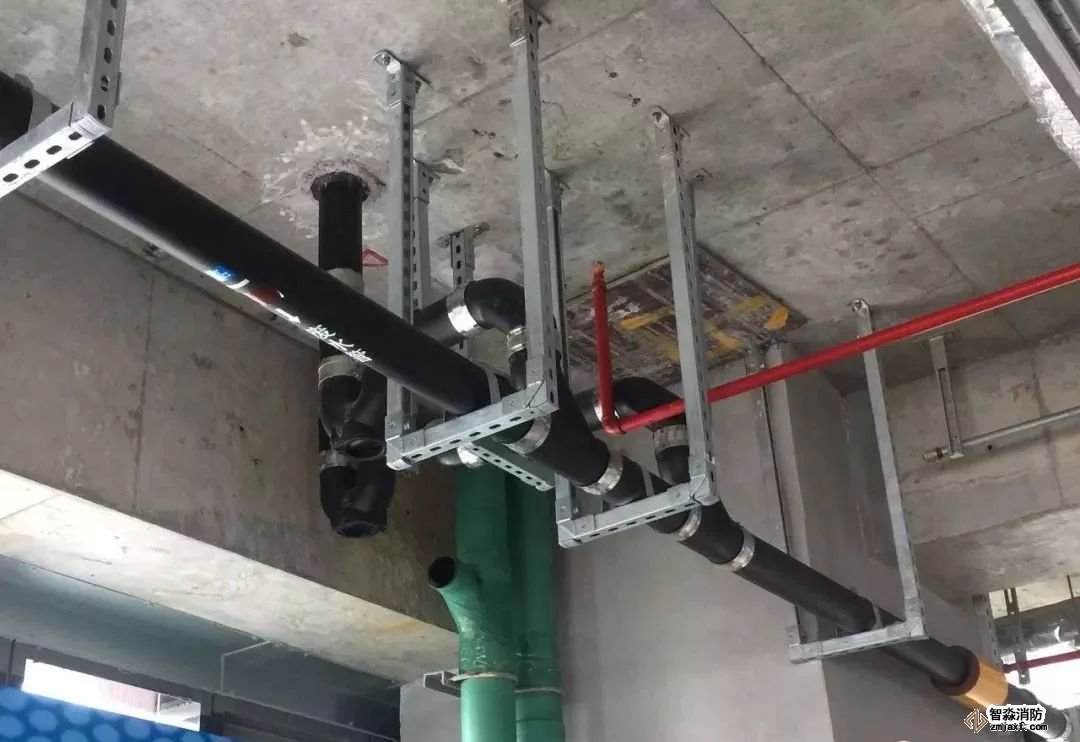

排水管道安装坡度满足要求,支吊架布置合理。

竖向排水管道,外用防护膜保护,支架结实耐用,管根设置橡胶圈,界面分明。

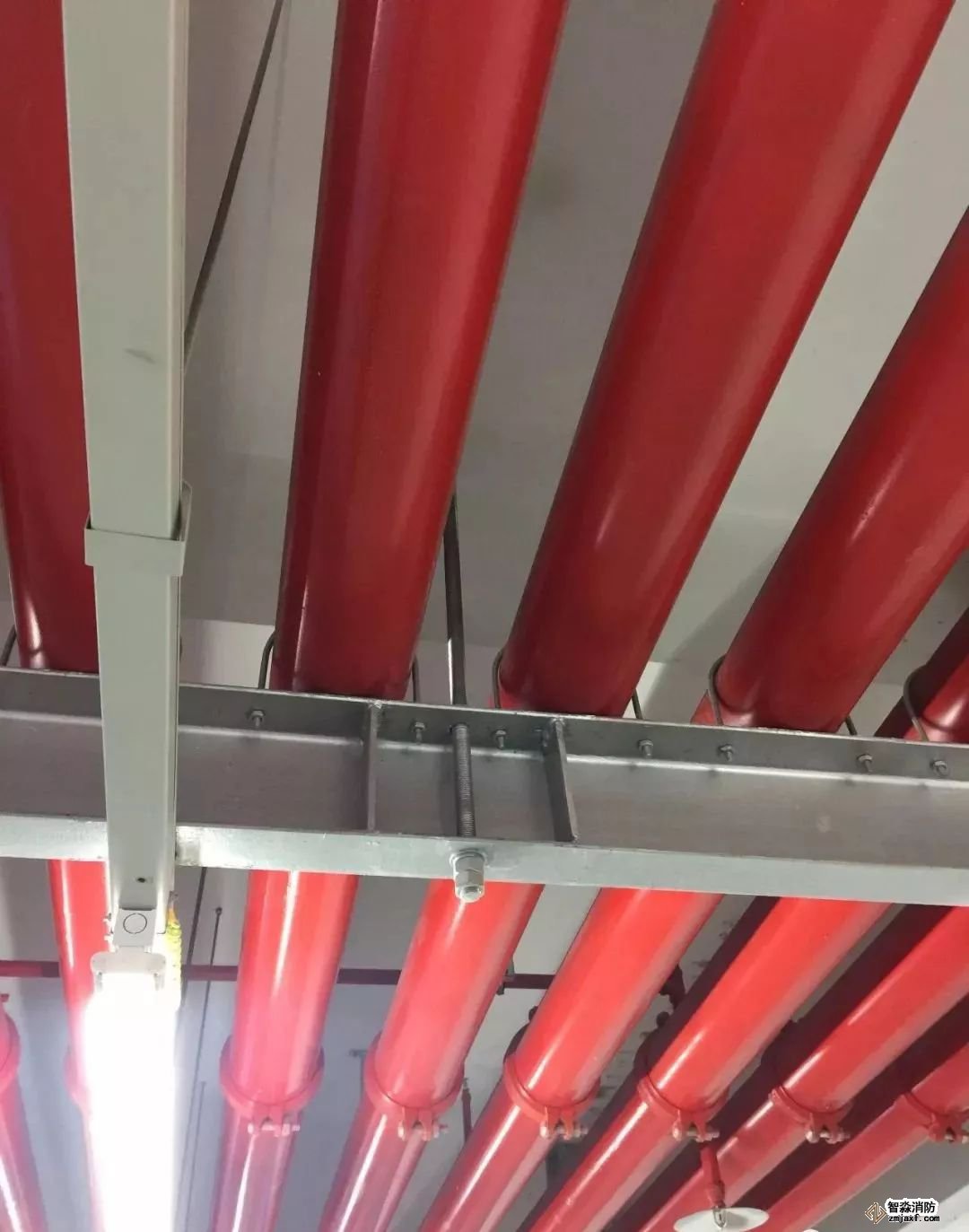

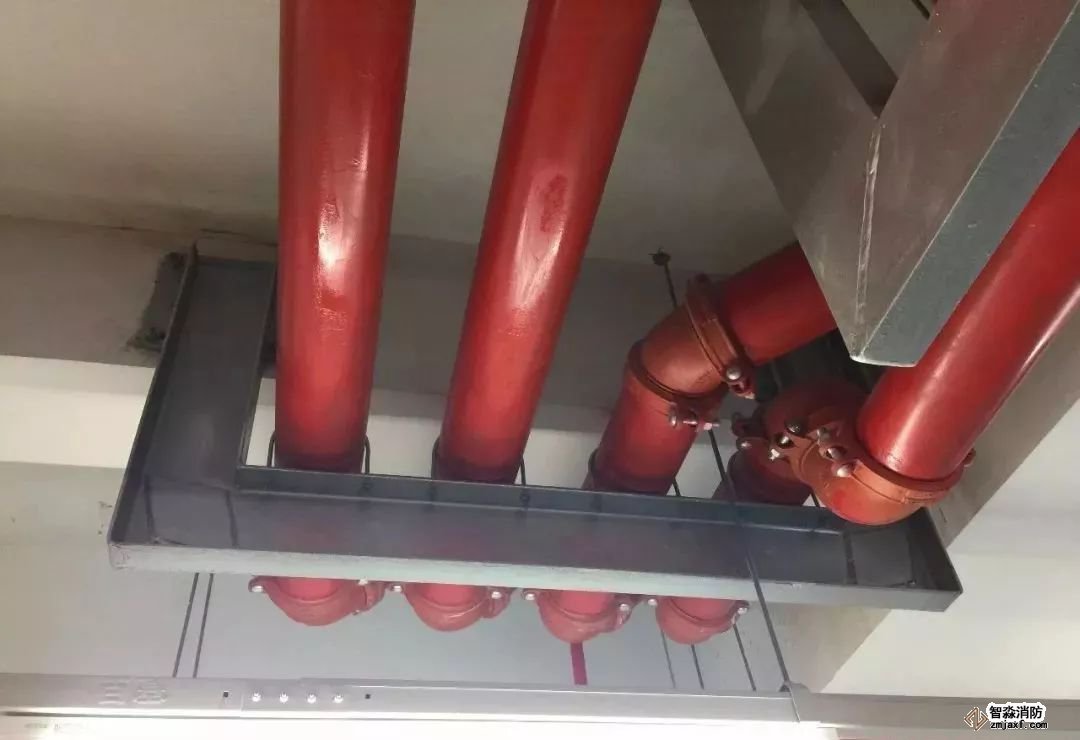

成排管线共用支吊架

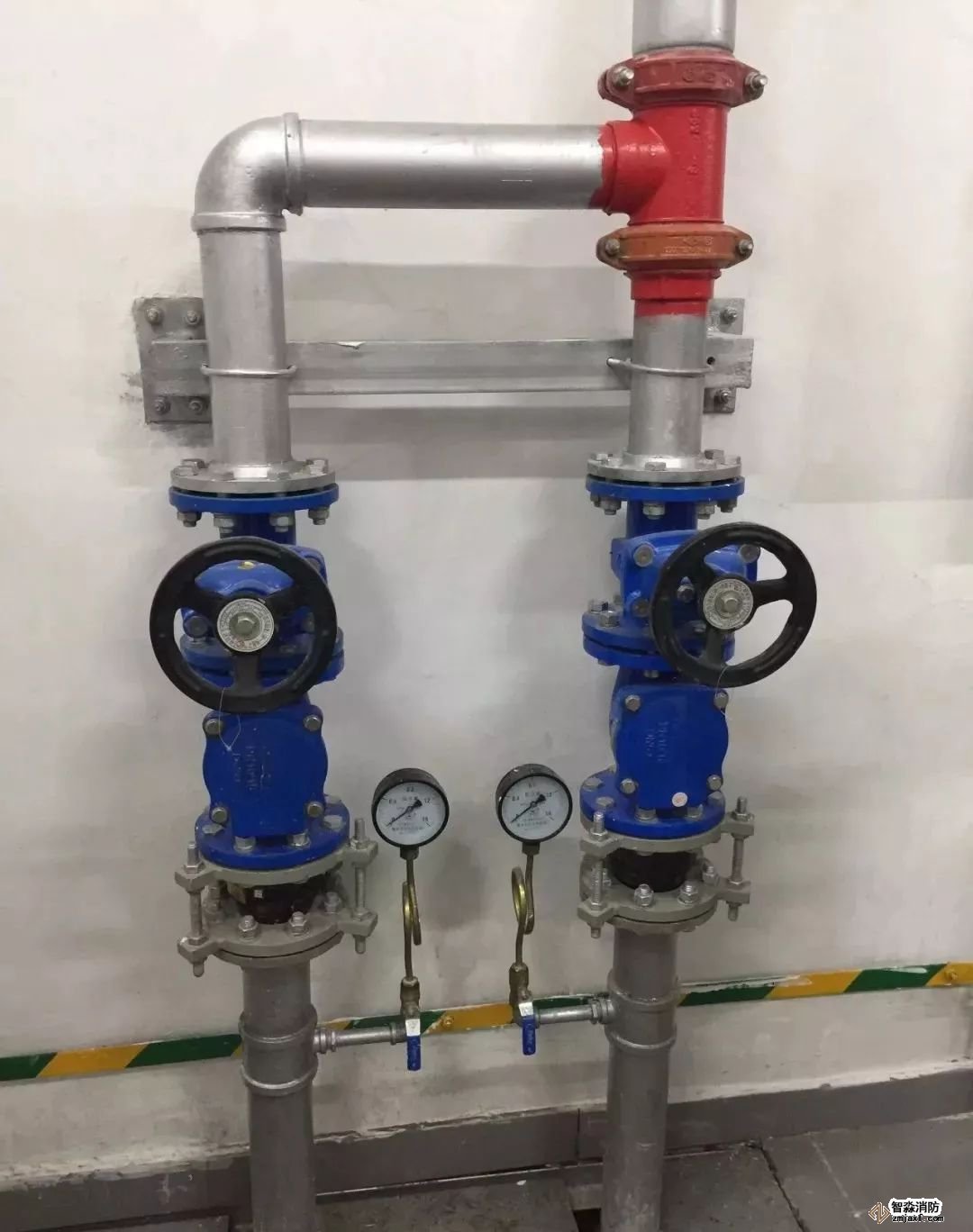

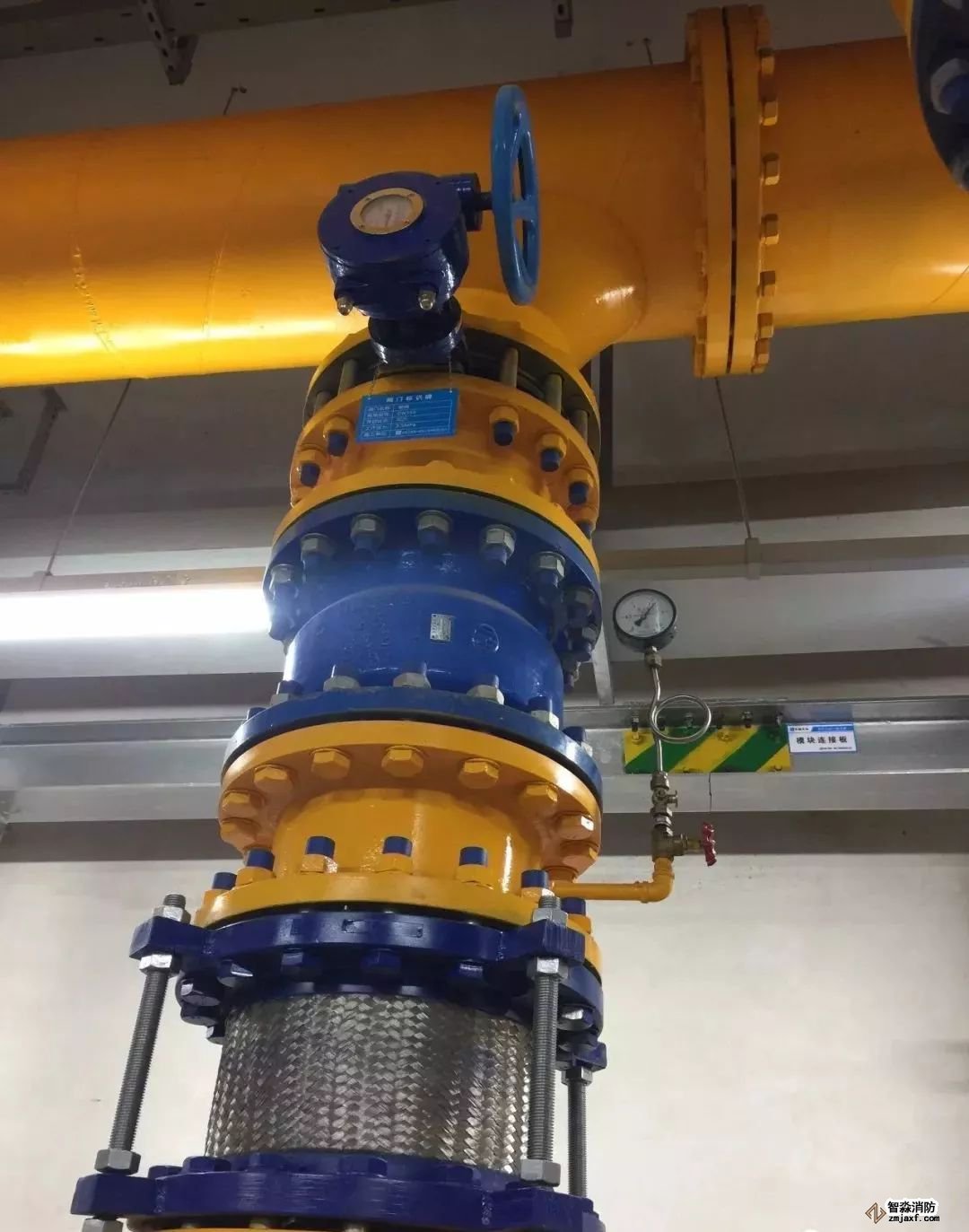

压力排水管道阀部件布置合理,支架结实耐用。





第二部分-通风与空调管道安装

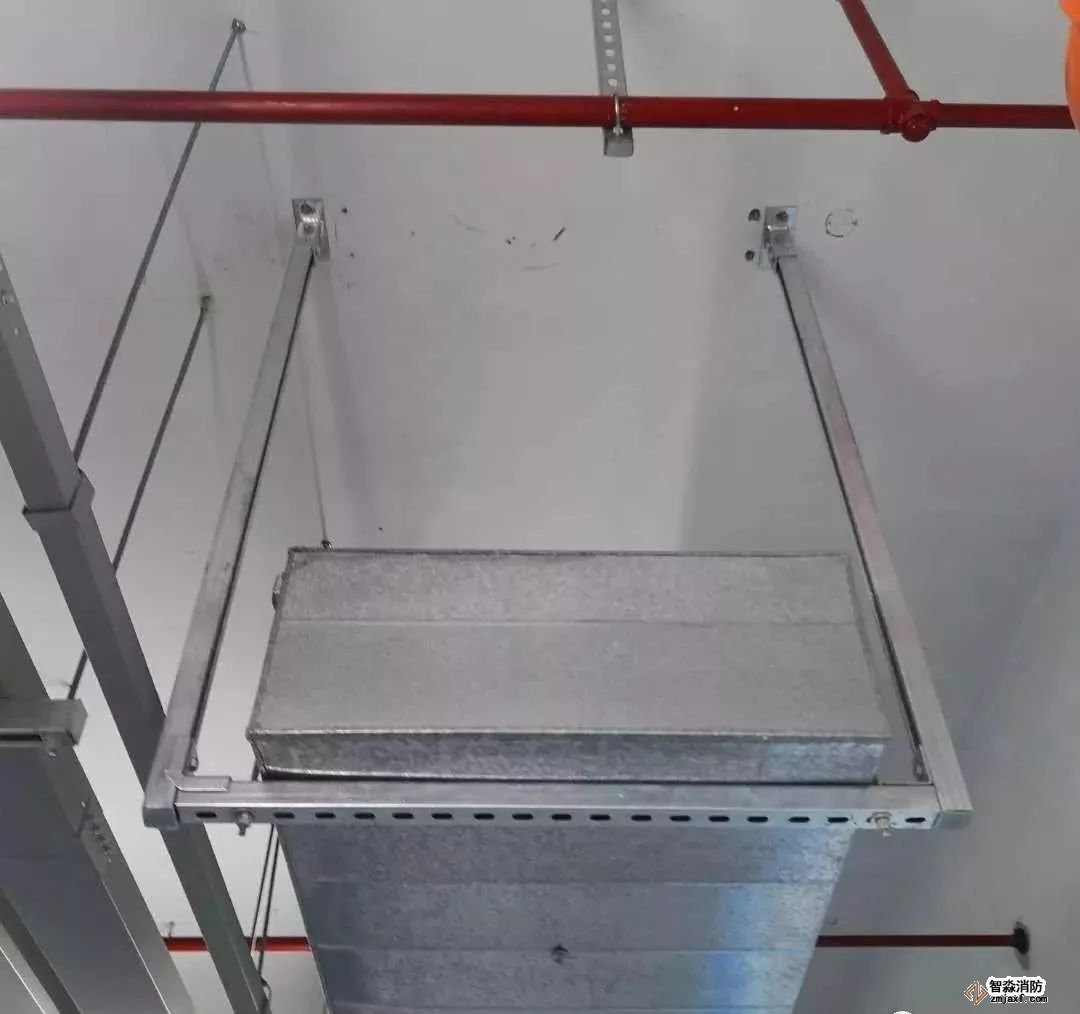

设备安装支架结实耐用、防腐到位,减震厚实。

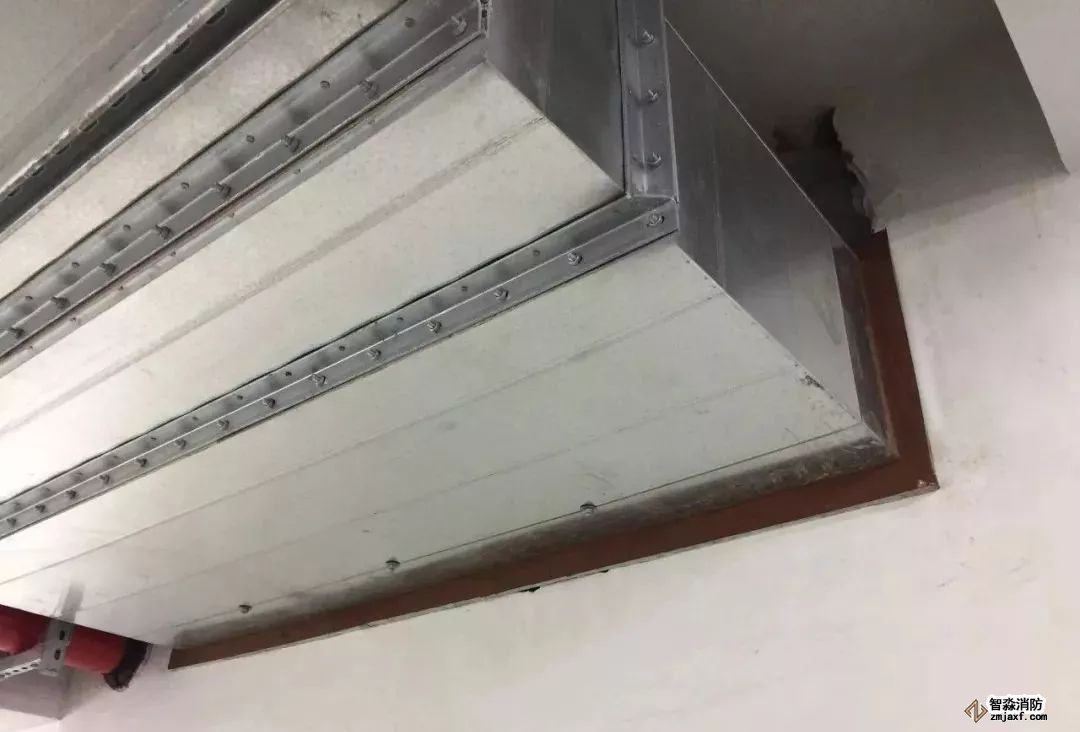

风管穿墙,防火泥封堵到位,界面清楚。

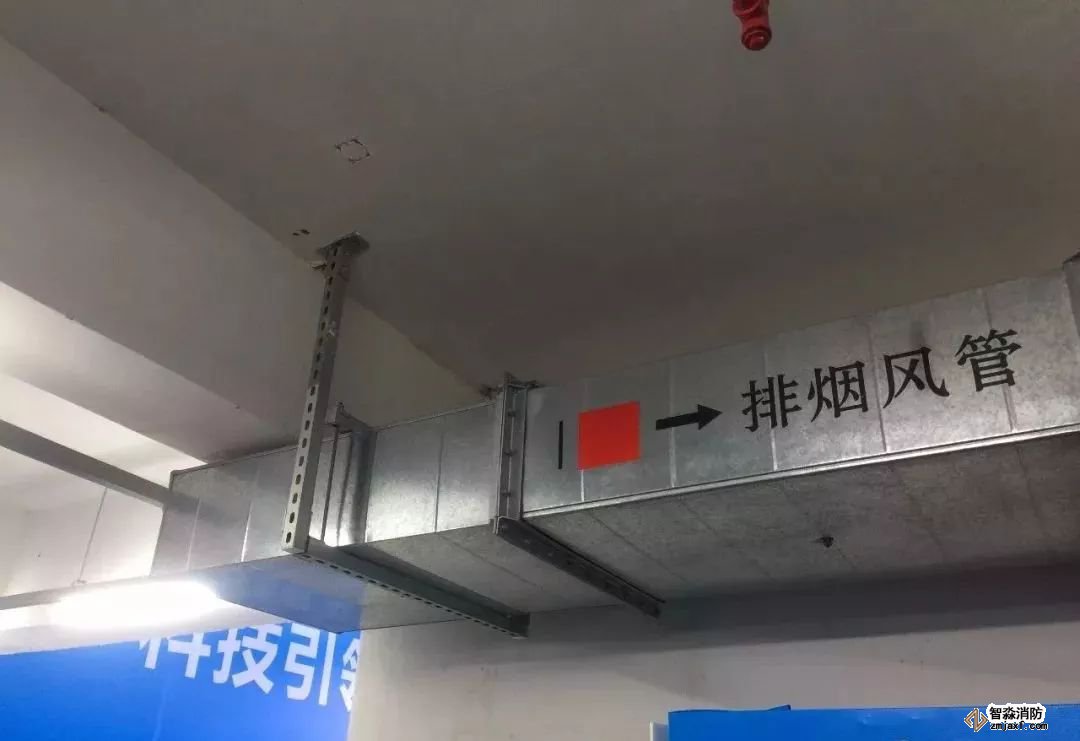

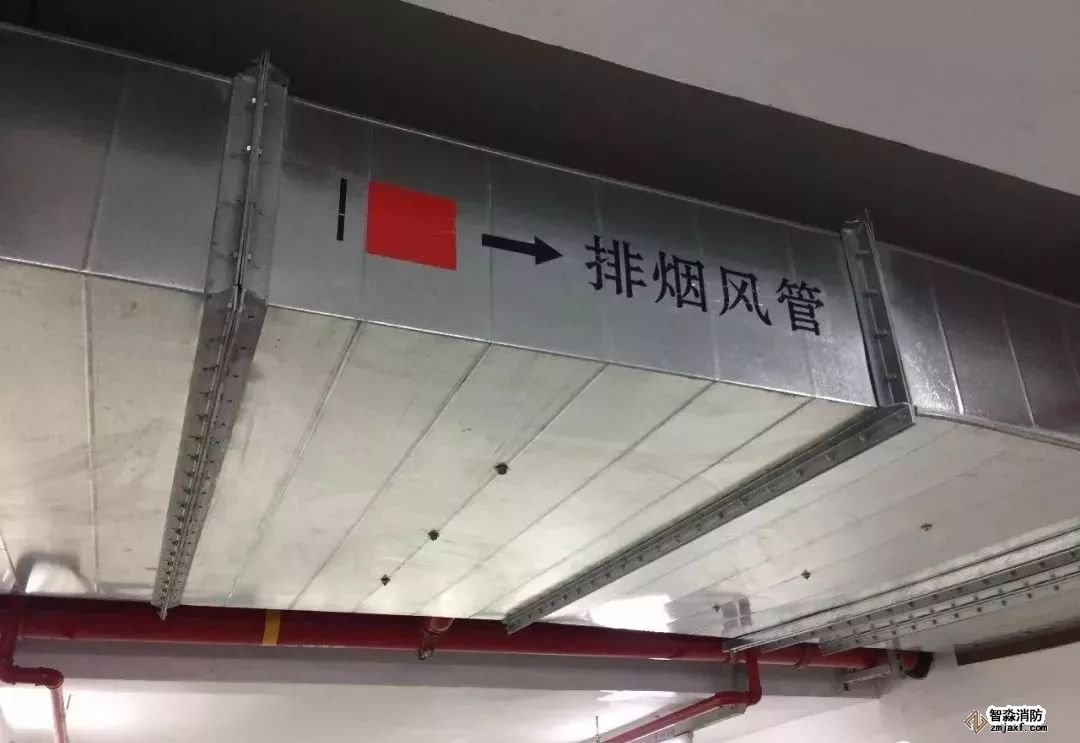

排烟管道安装,法兰采用倒角法兰,美观实用,标识清楚。

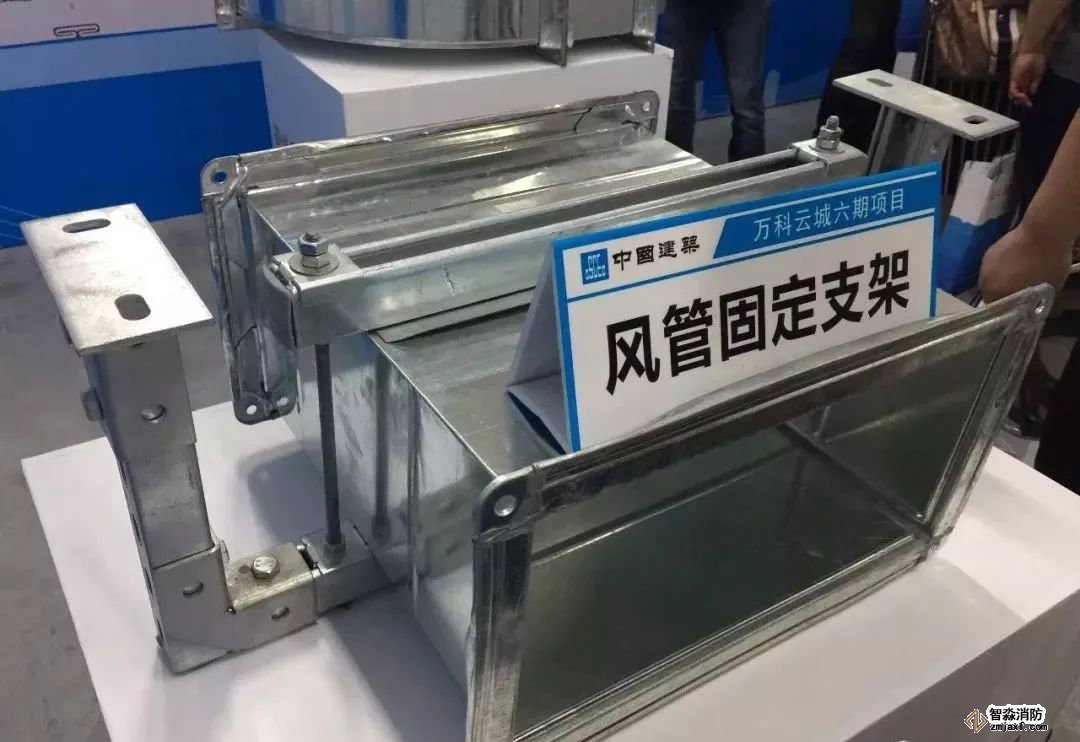

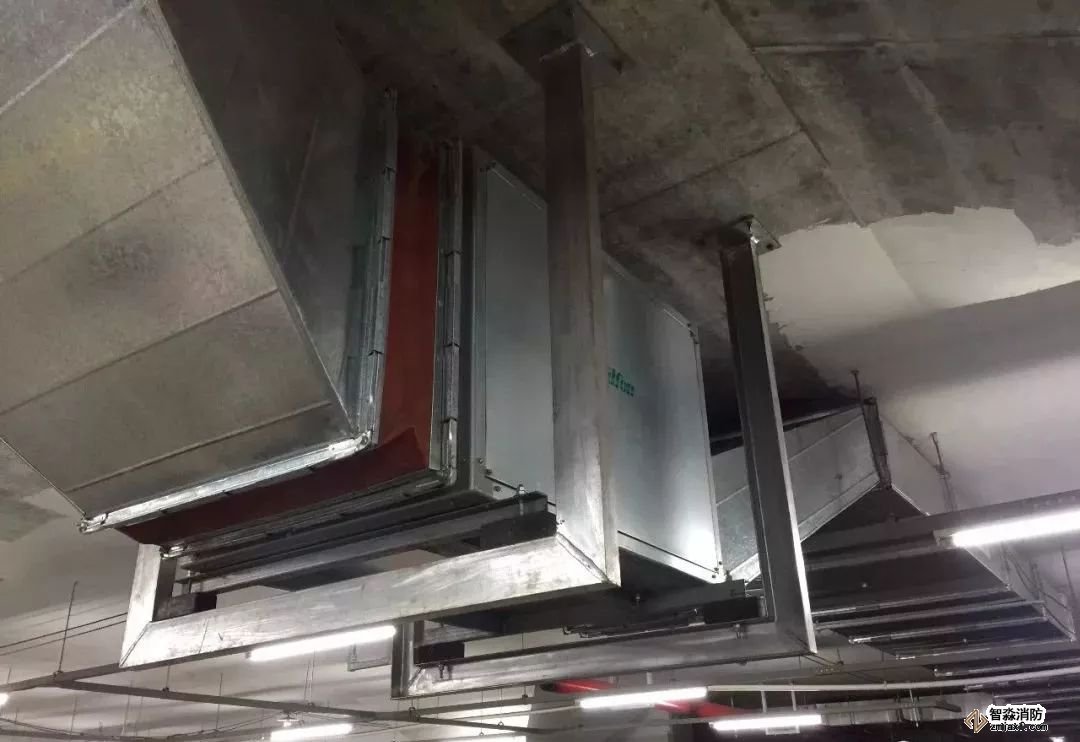

风管末端固定支架设置合理。

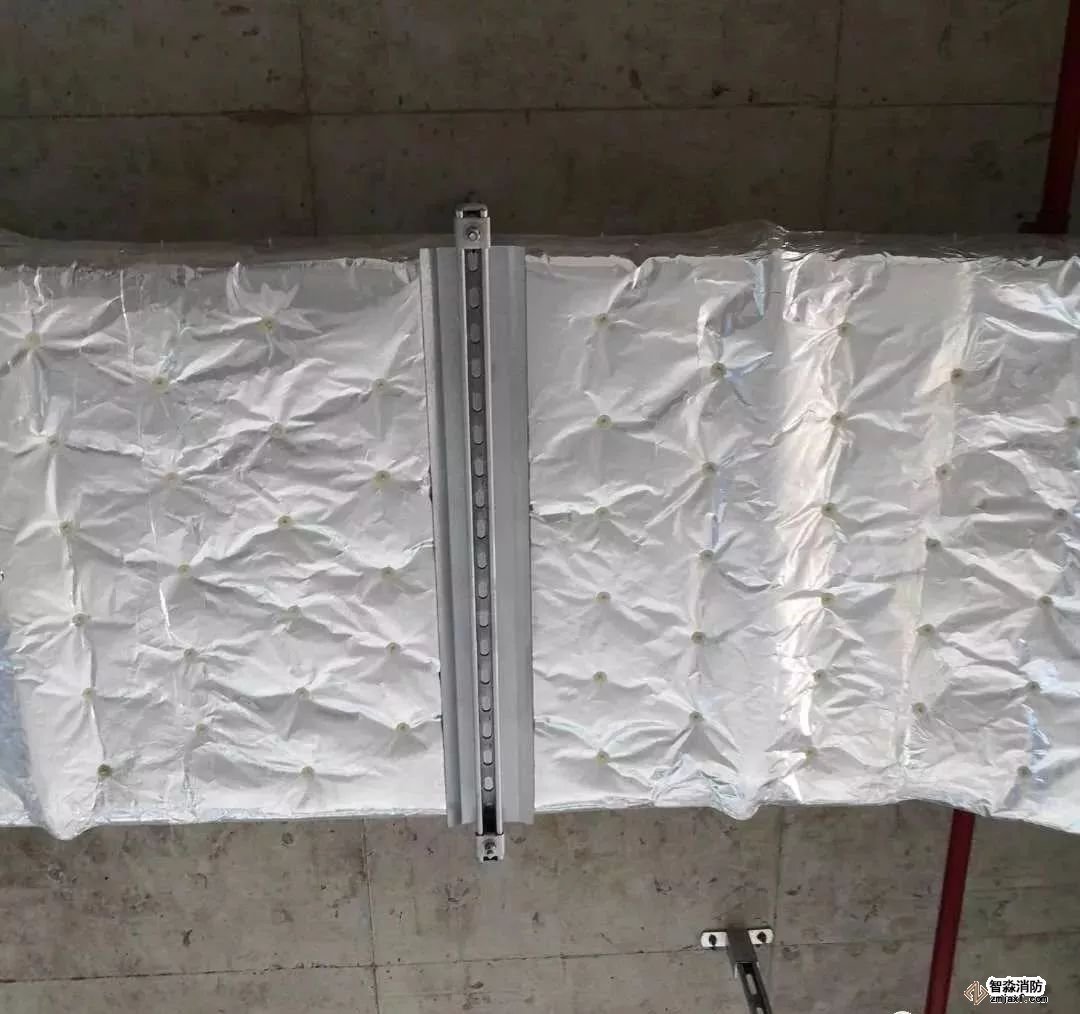

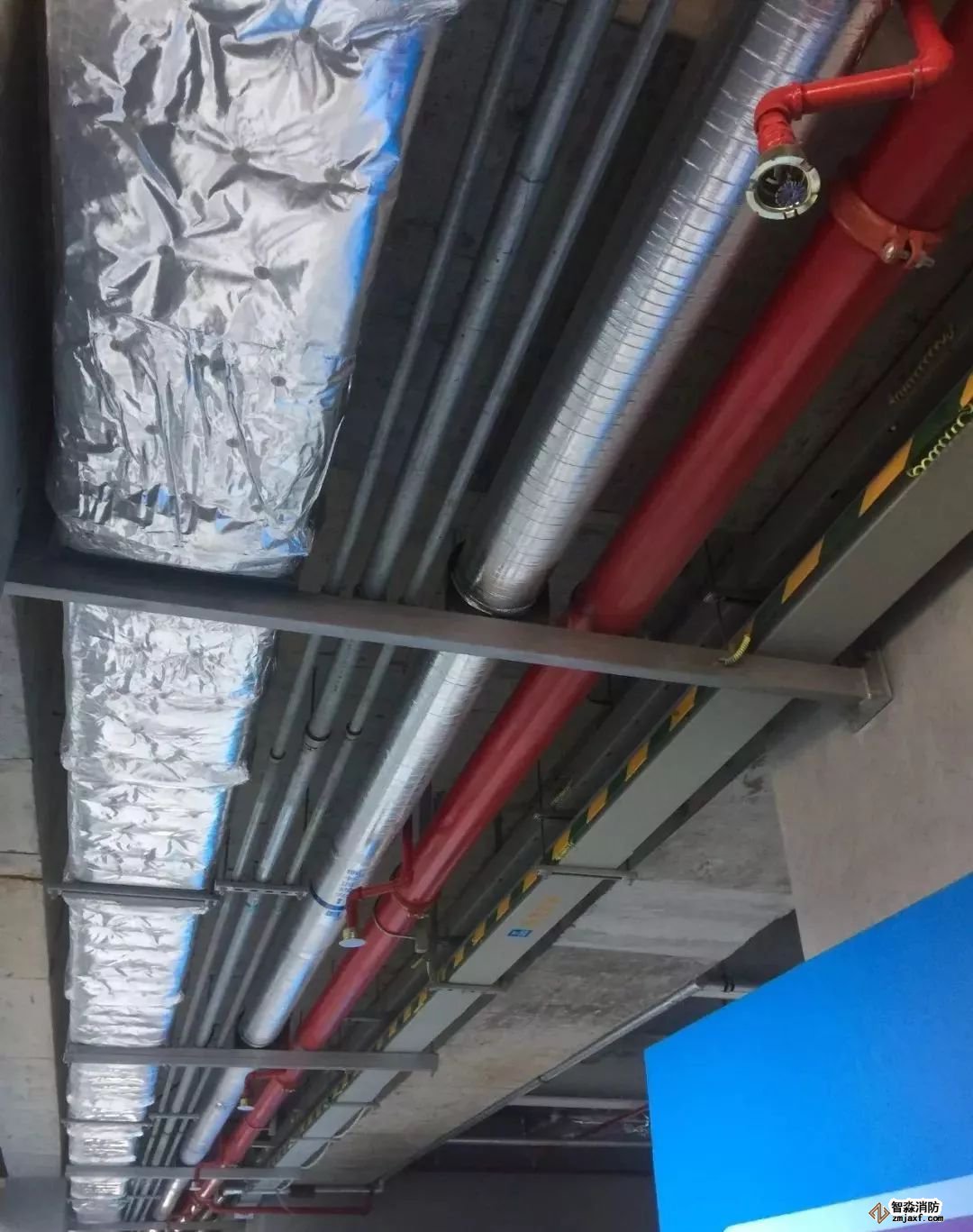

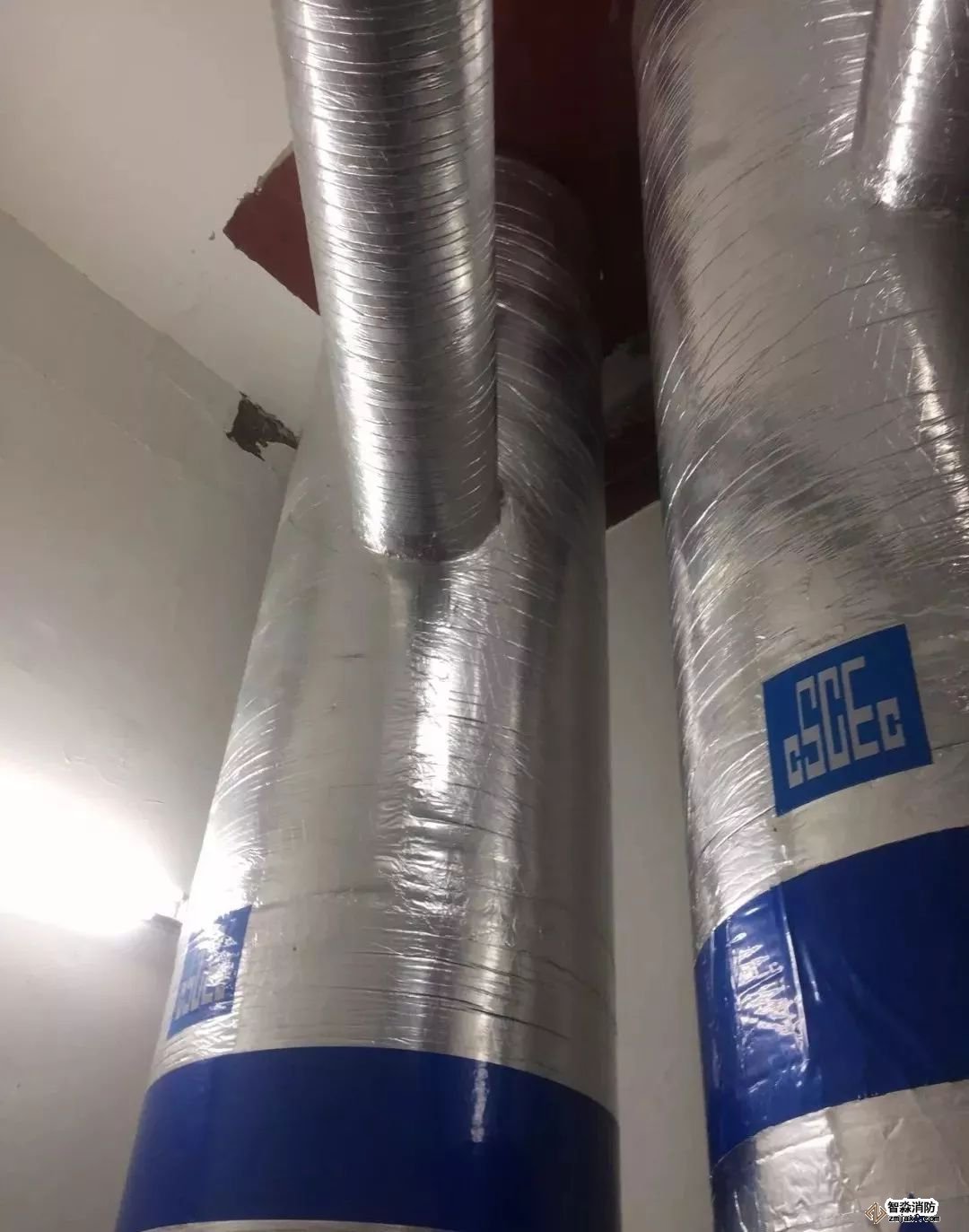

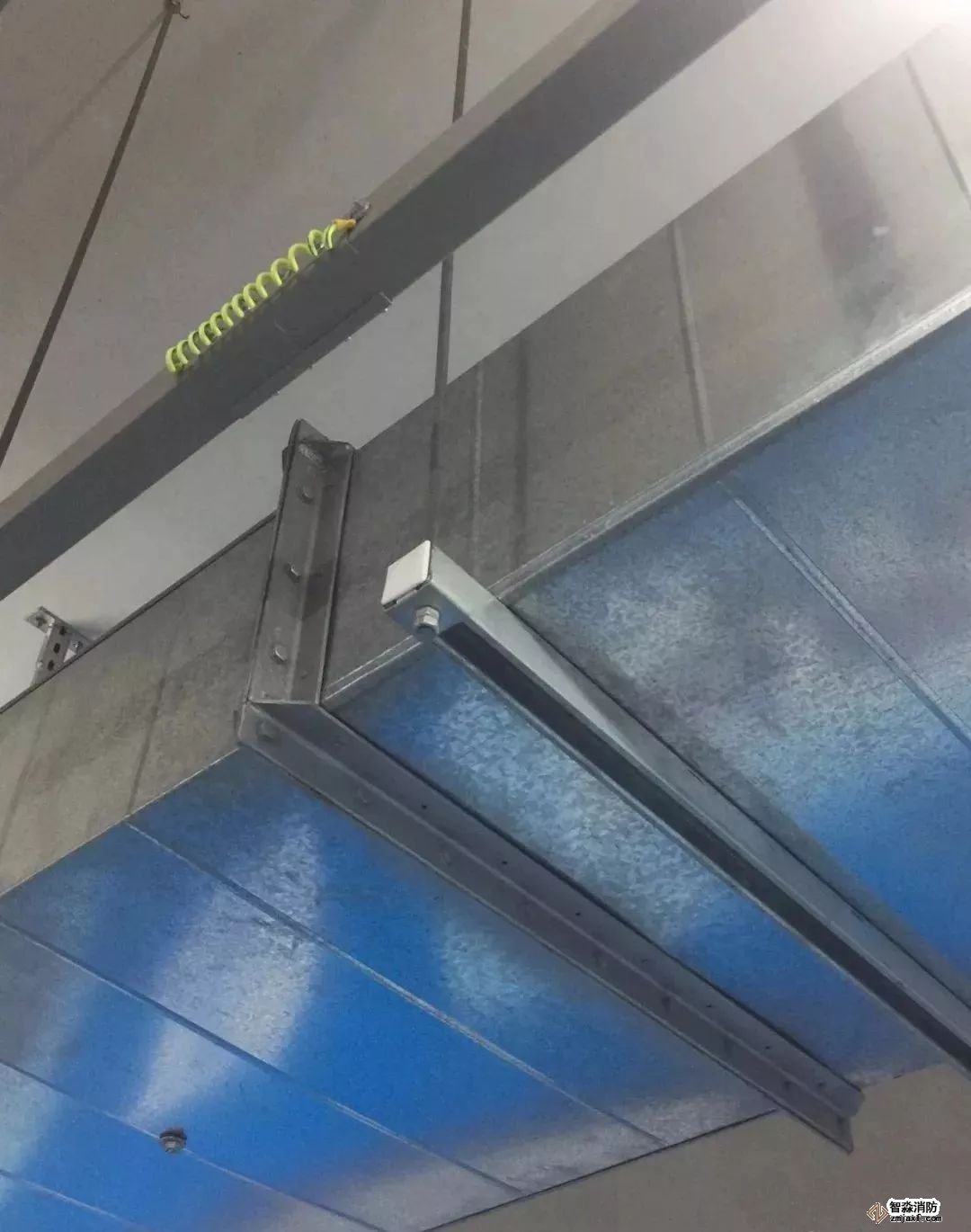

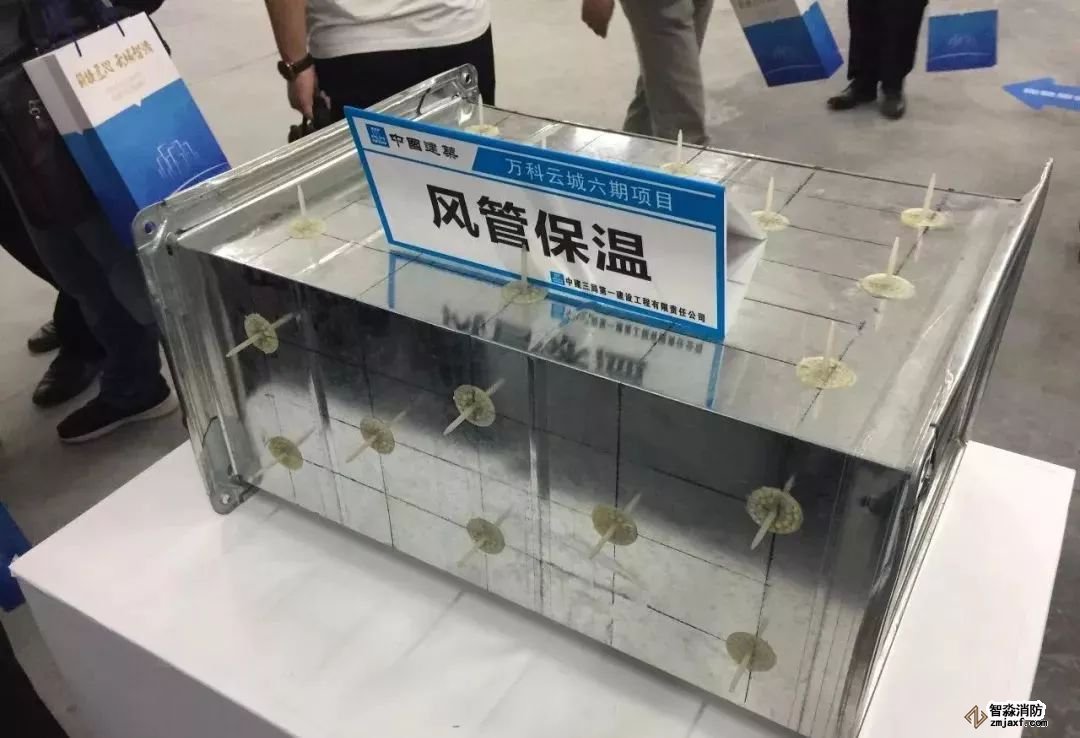

风管保温平整厚实,支吊架处采用钢板平铺过度,保温钉整齐牢固。

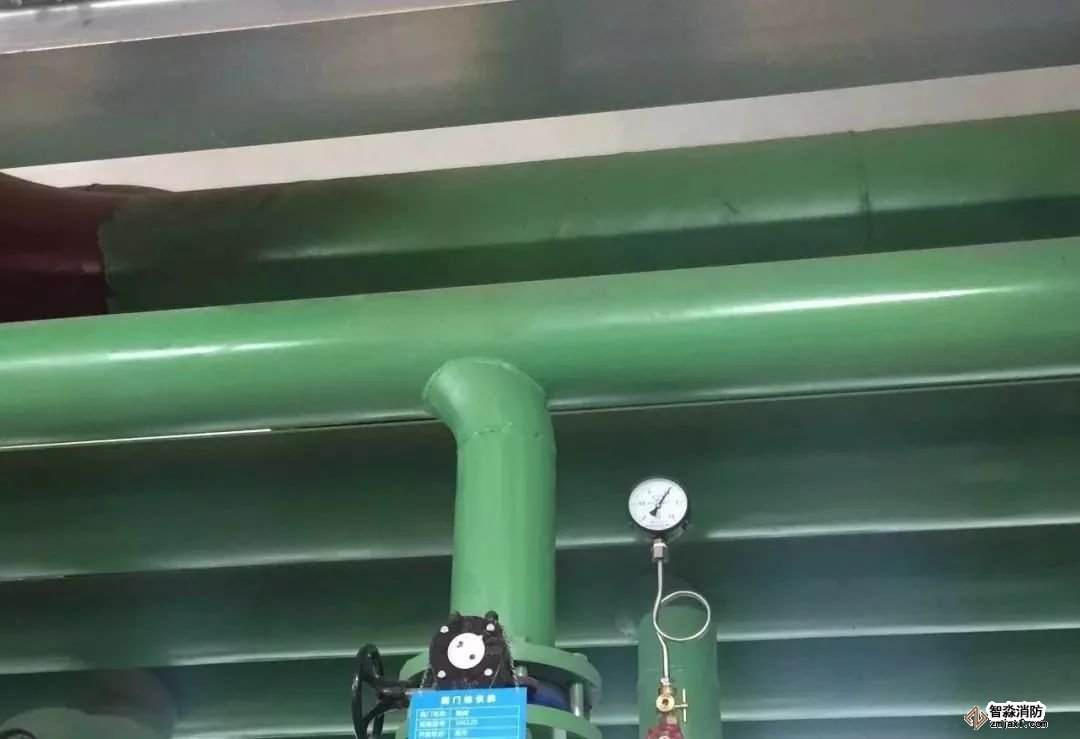

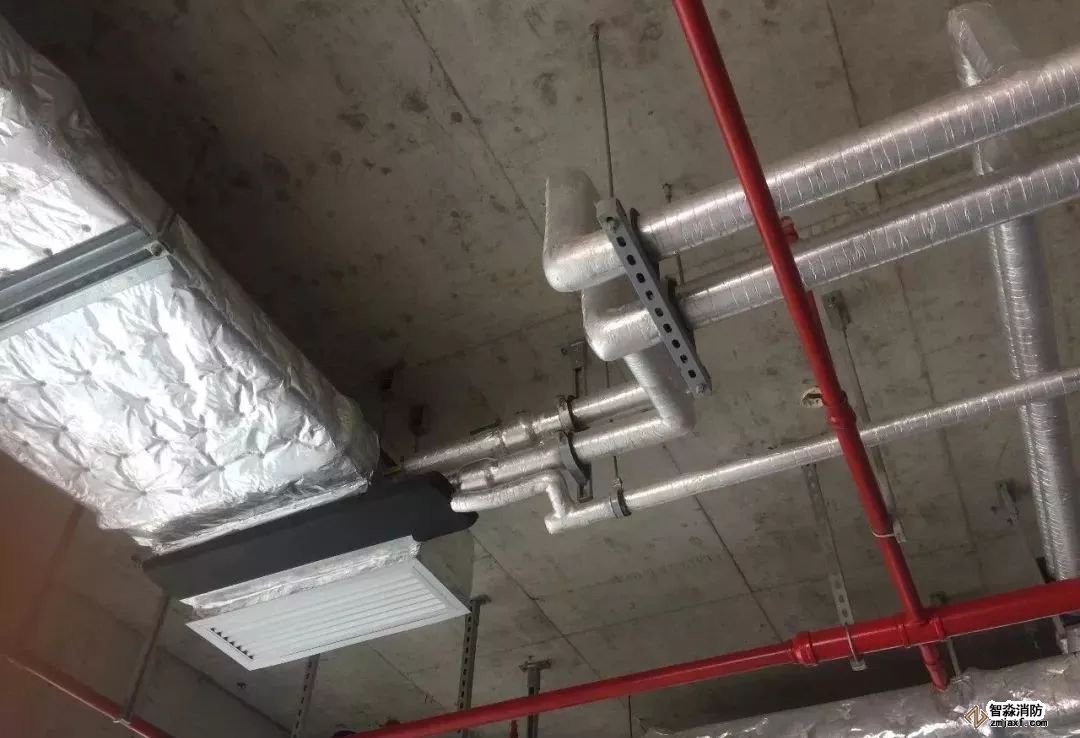

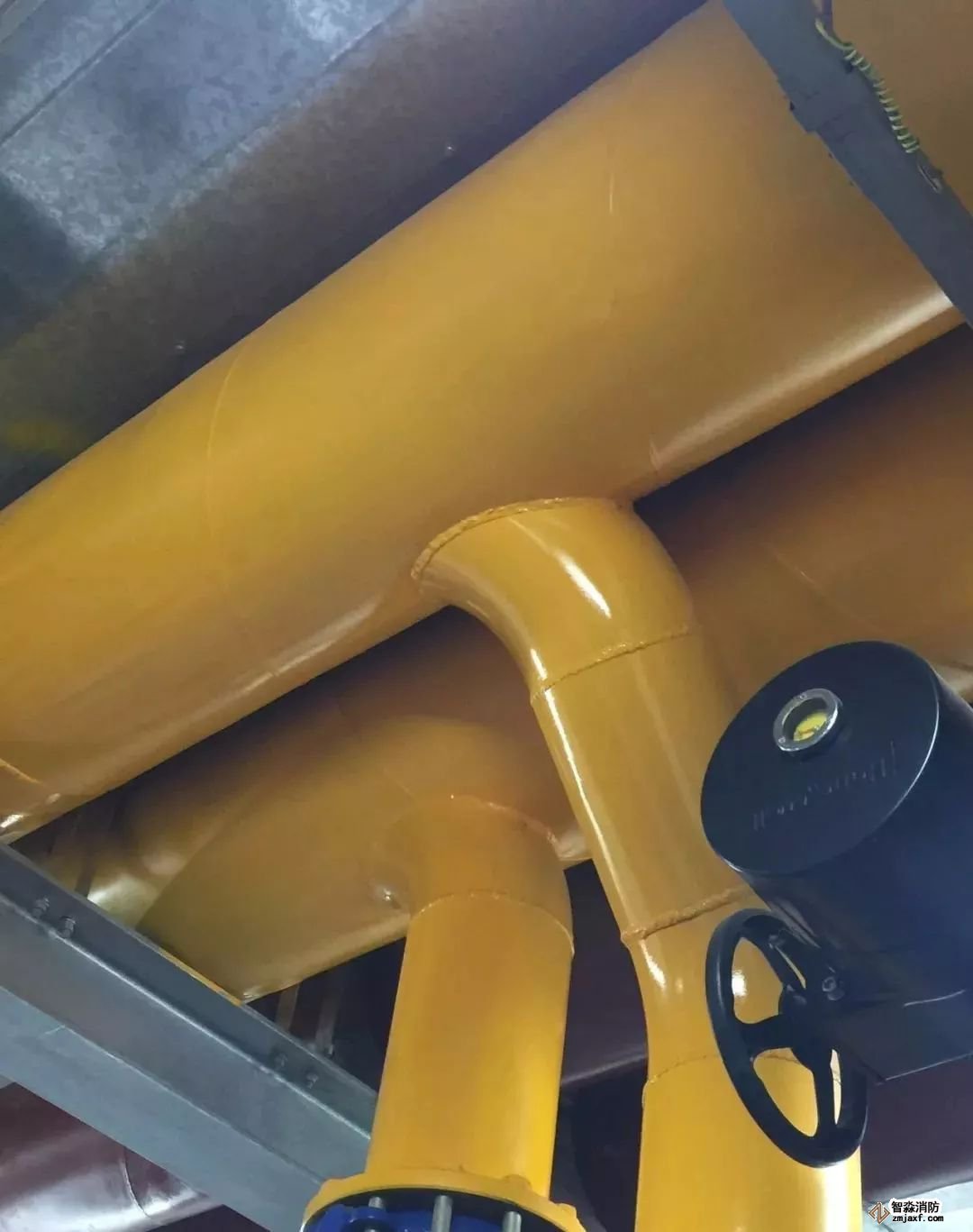

空调水管道,坡度正确,支架布置合理,保温整齐美观。

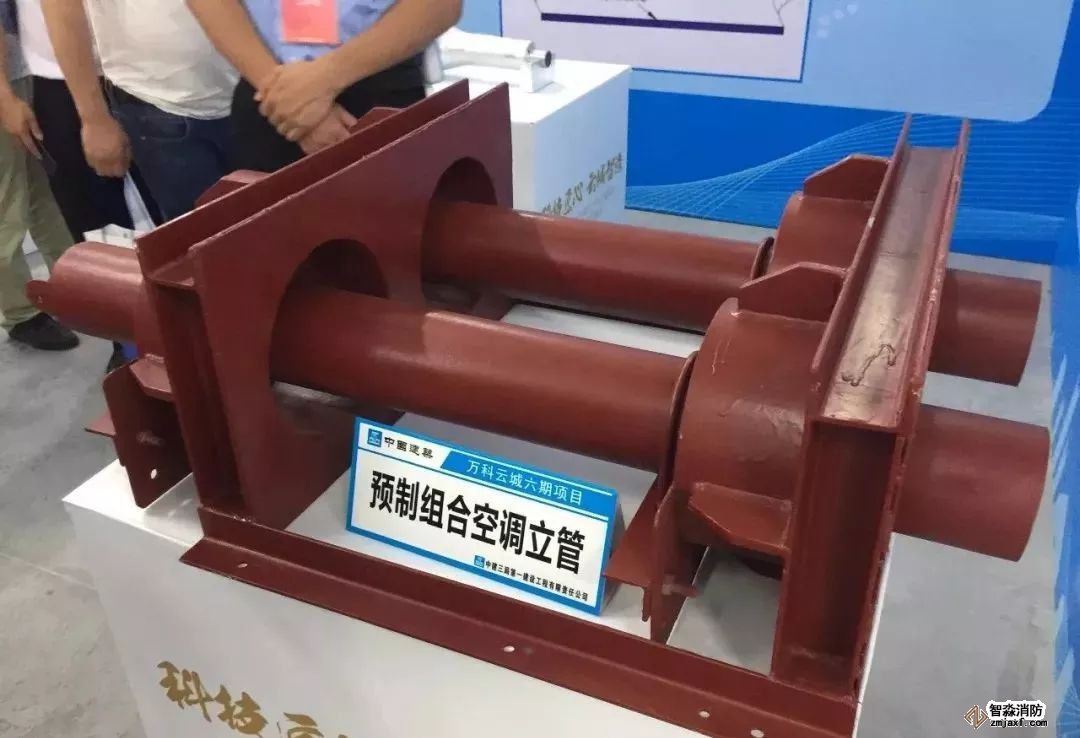

空调水立管采用预制组合立管与土建结构同步施工工艺



第三部分-电气部分

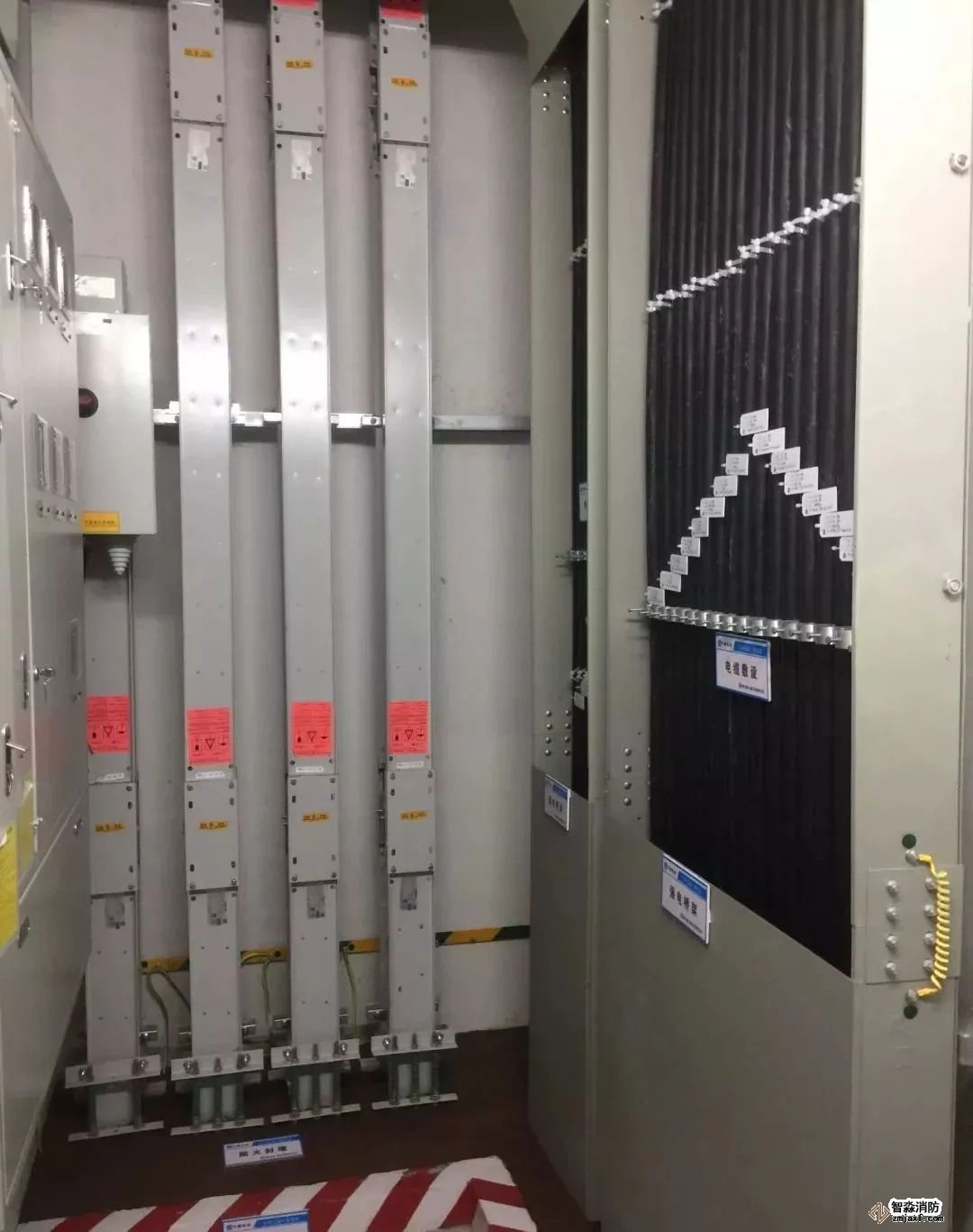

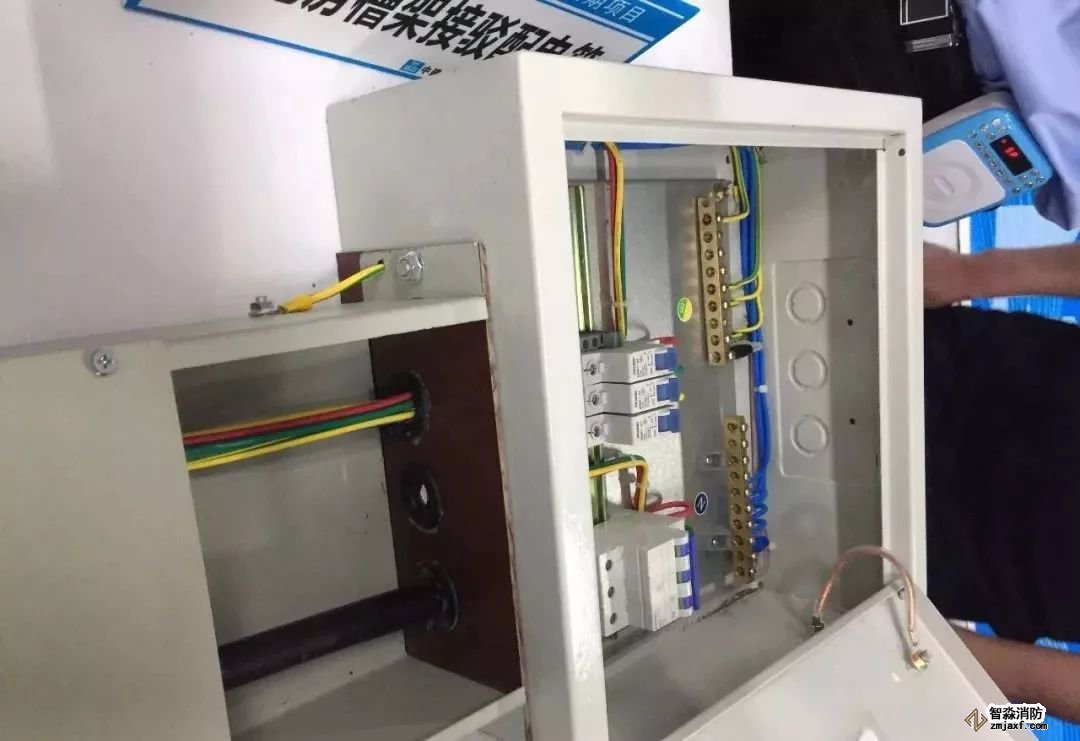

强电管井布置合理,整齐美观

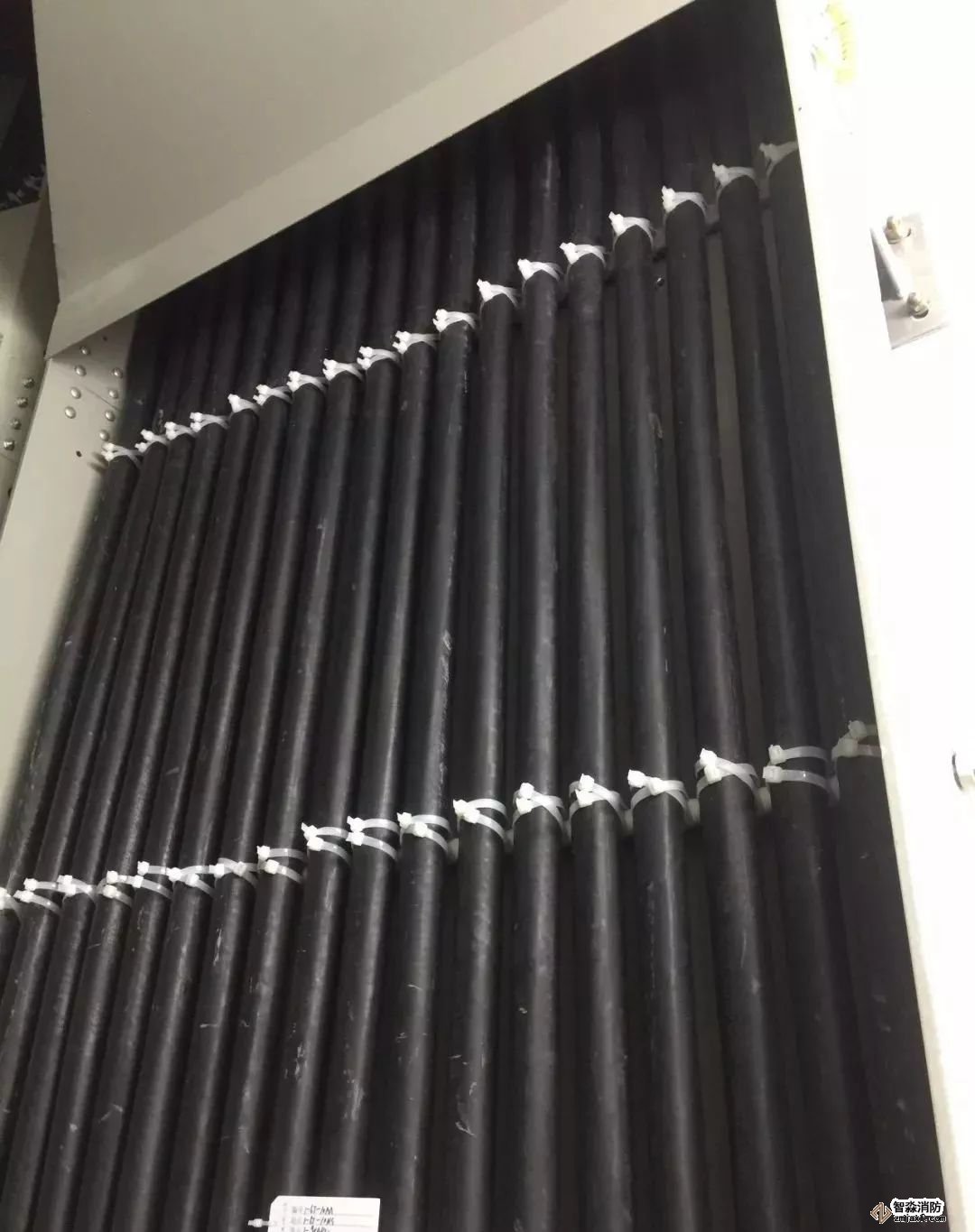

电缆排布间距一致,绑扎整齐牢固。

标识牌清楚明确,排列整齐。

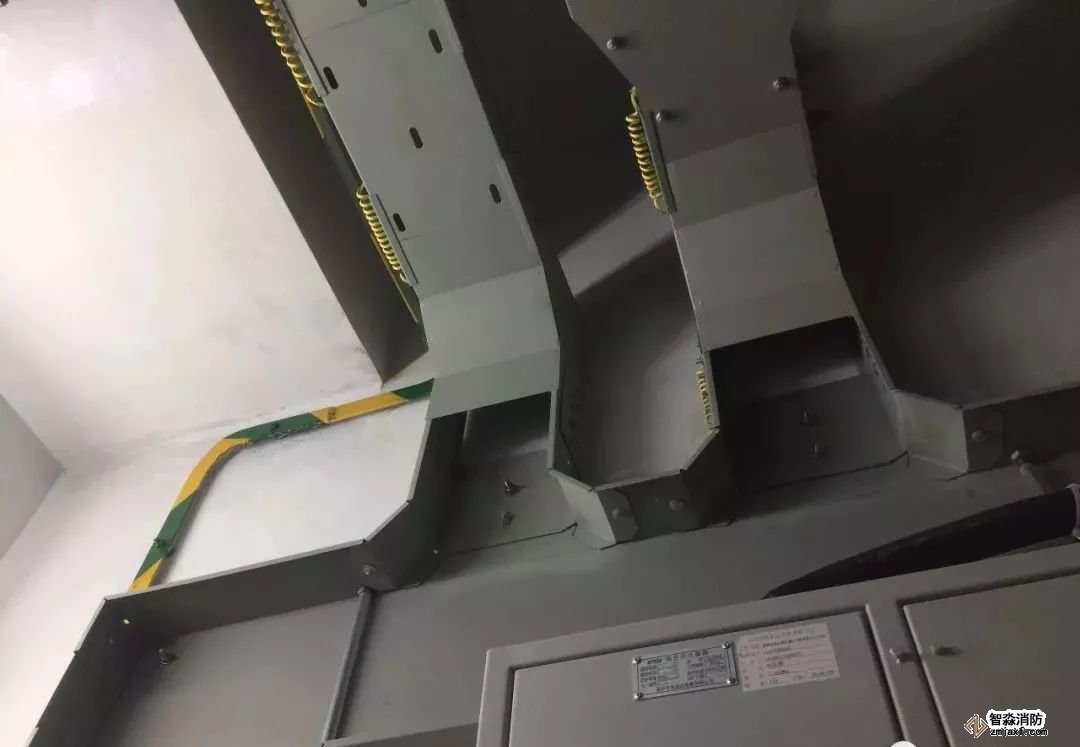

桥架安装牢固,跨接满足要求。

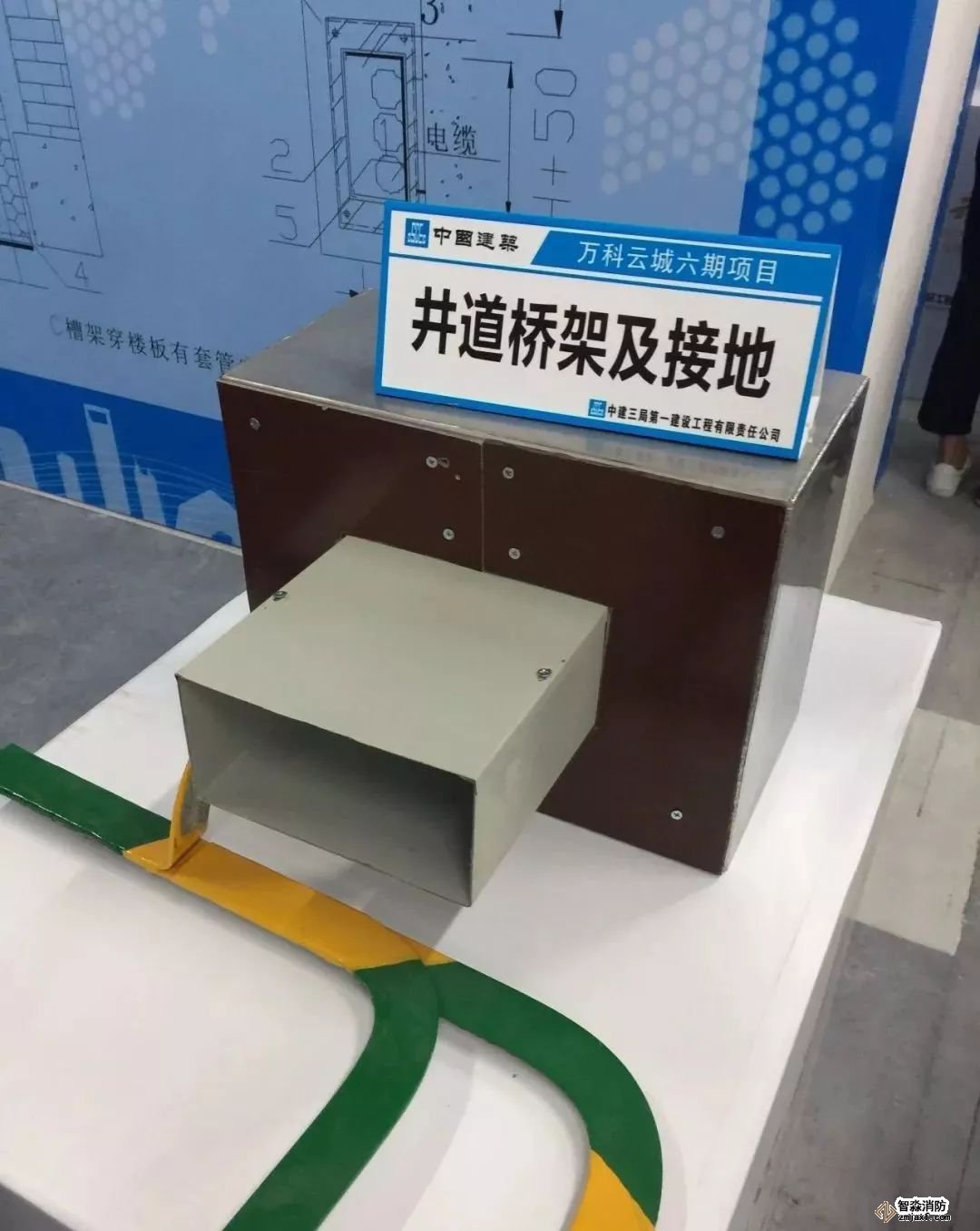

等电位焊接牢固,弯曲半径美观,标识醒目。

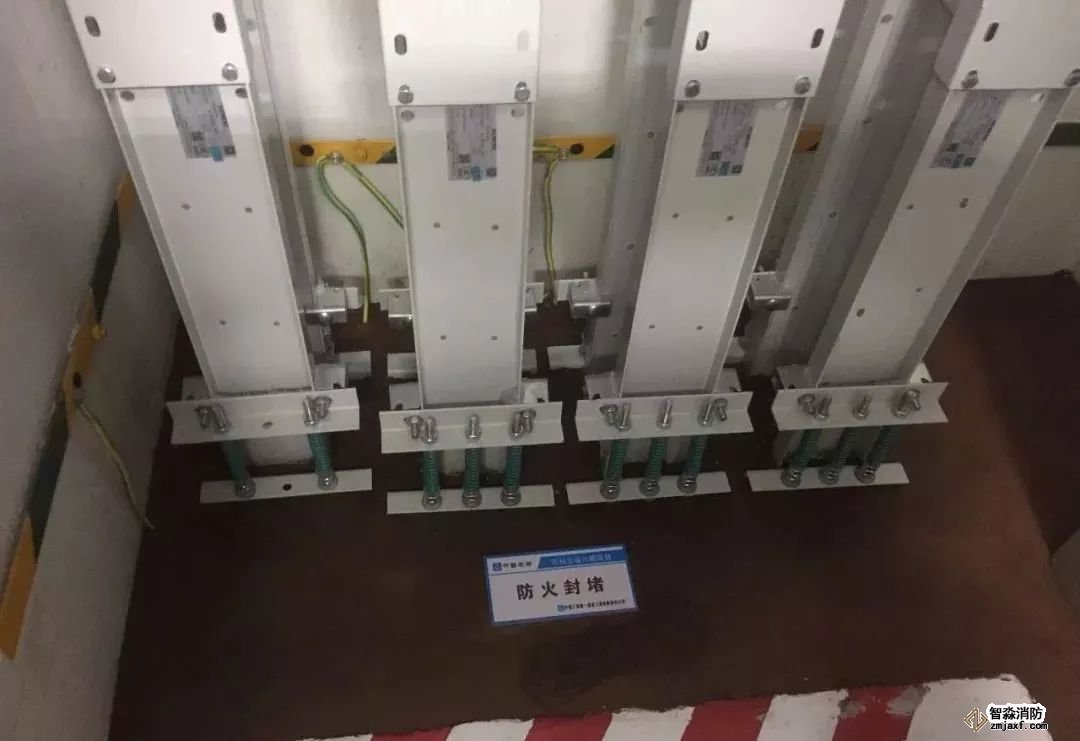

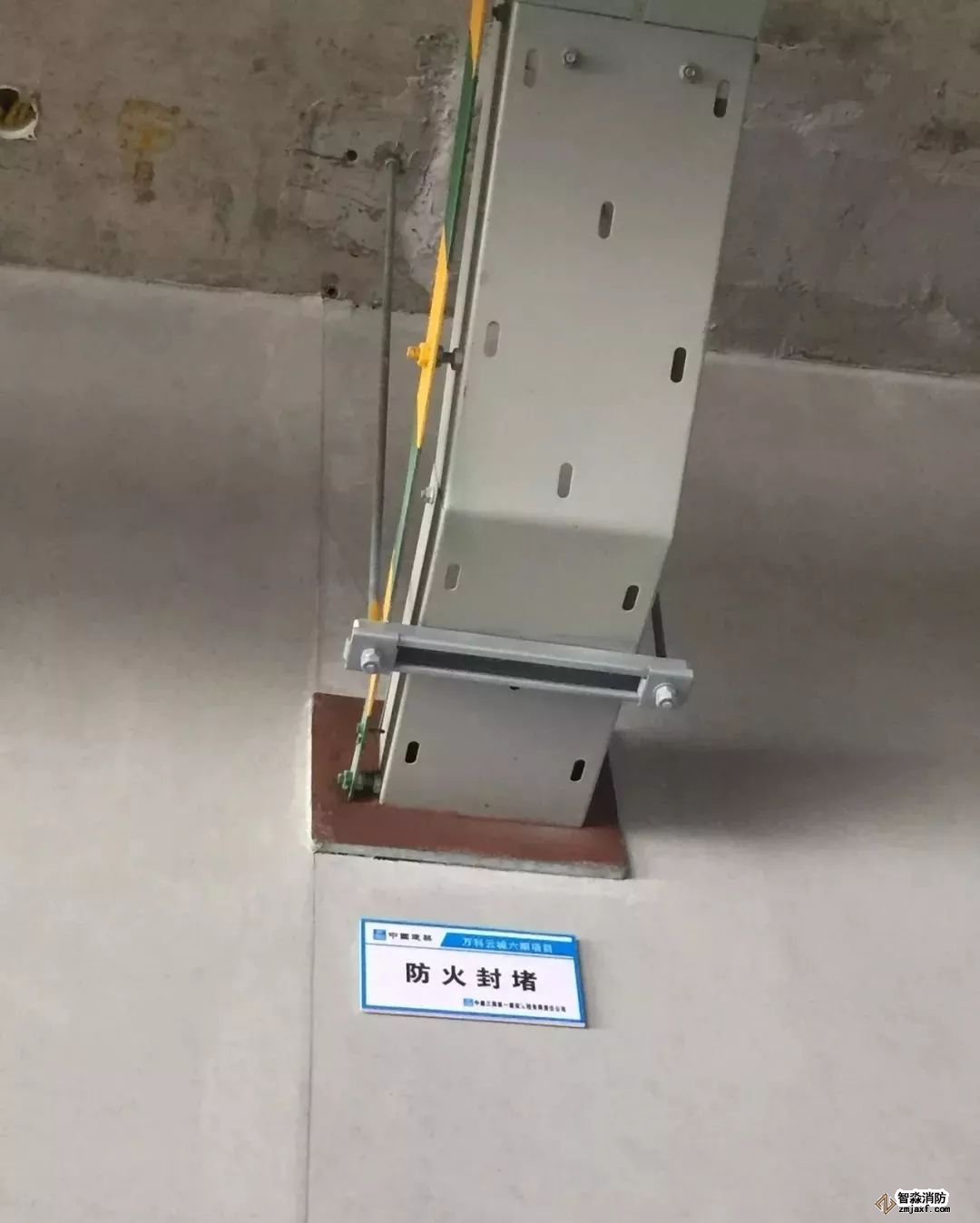

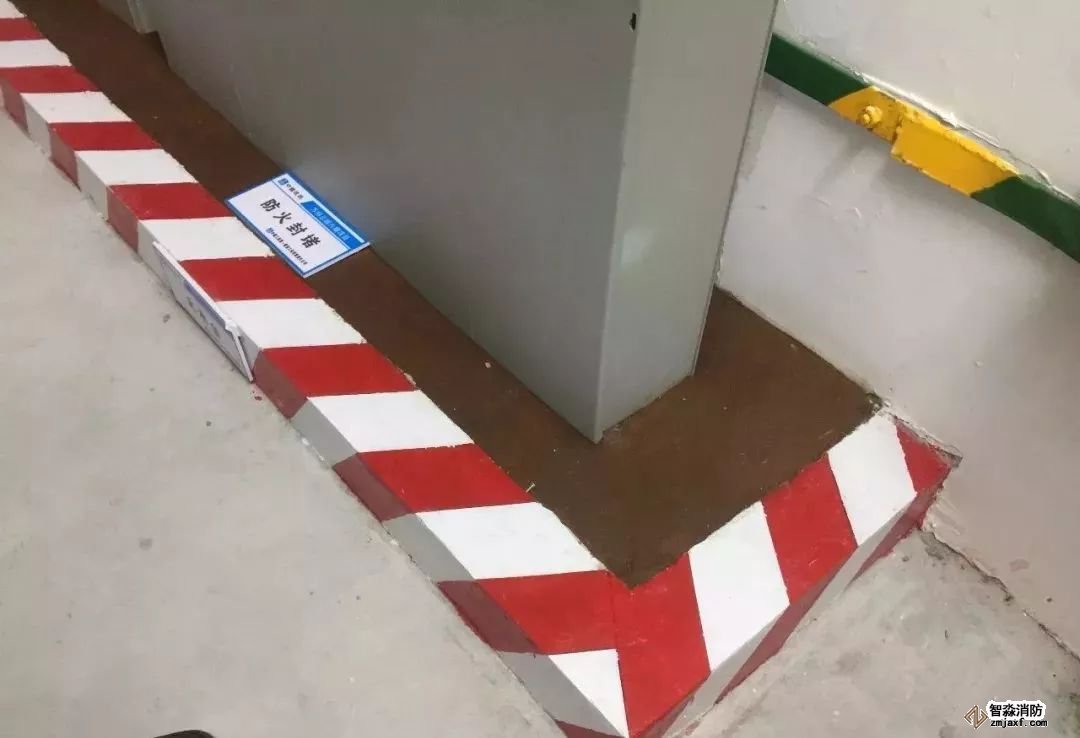

防火封堵平整密实,界面清晰。

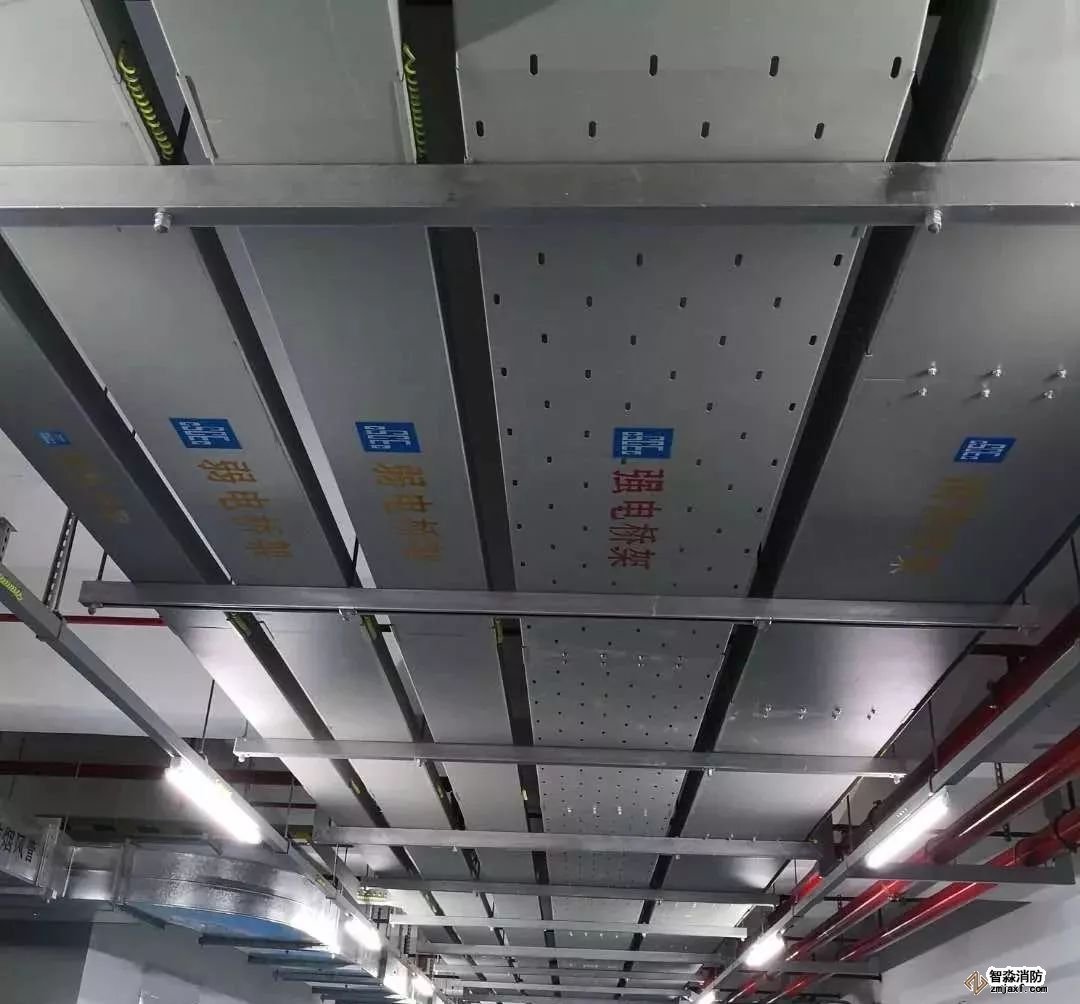

线槽等成排成线,美观大方。

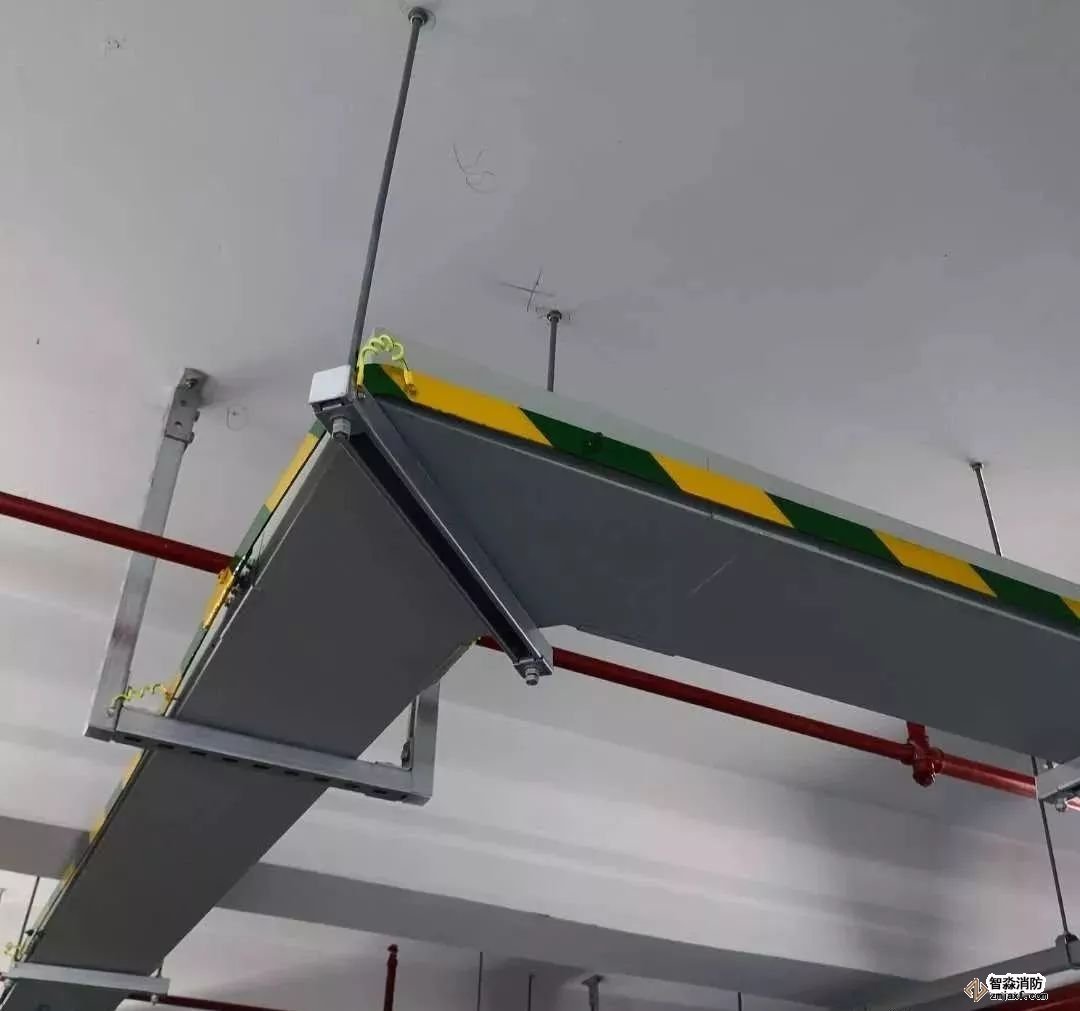

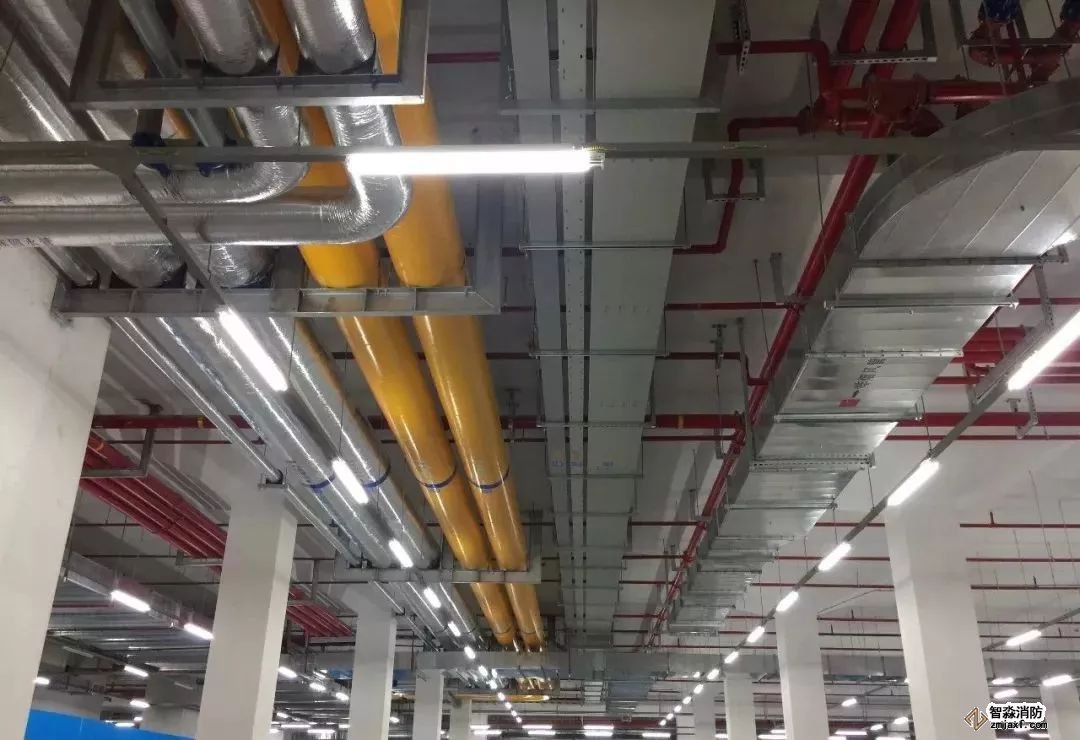

成排桥架,布置合理,共用支吊架采用C型钢+槽钢整体支架体系

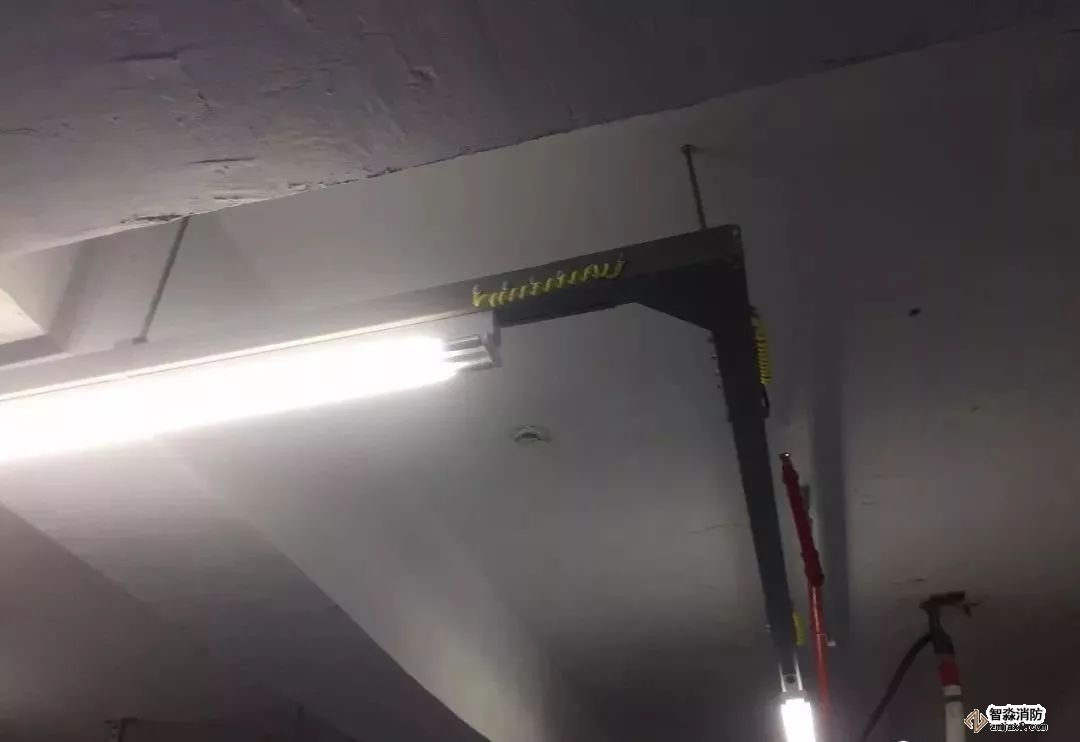

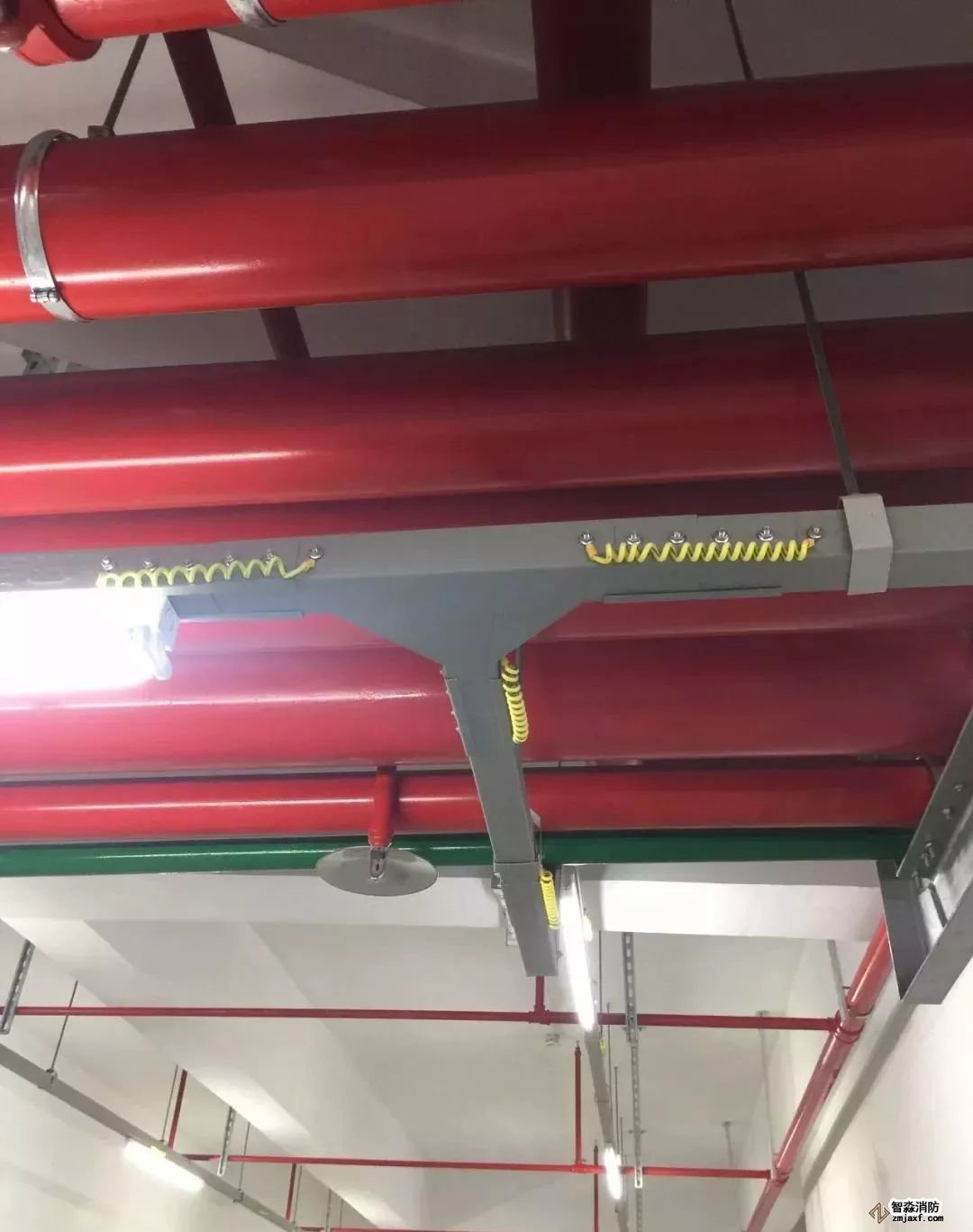

线槽支架布置合理,接地扁钢标识清楚。

线槽穿越墙体防火封堵清楚



第四部分-设备支吊架

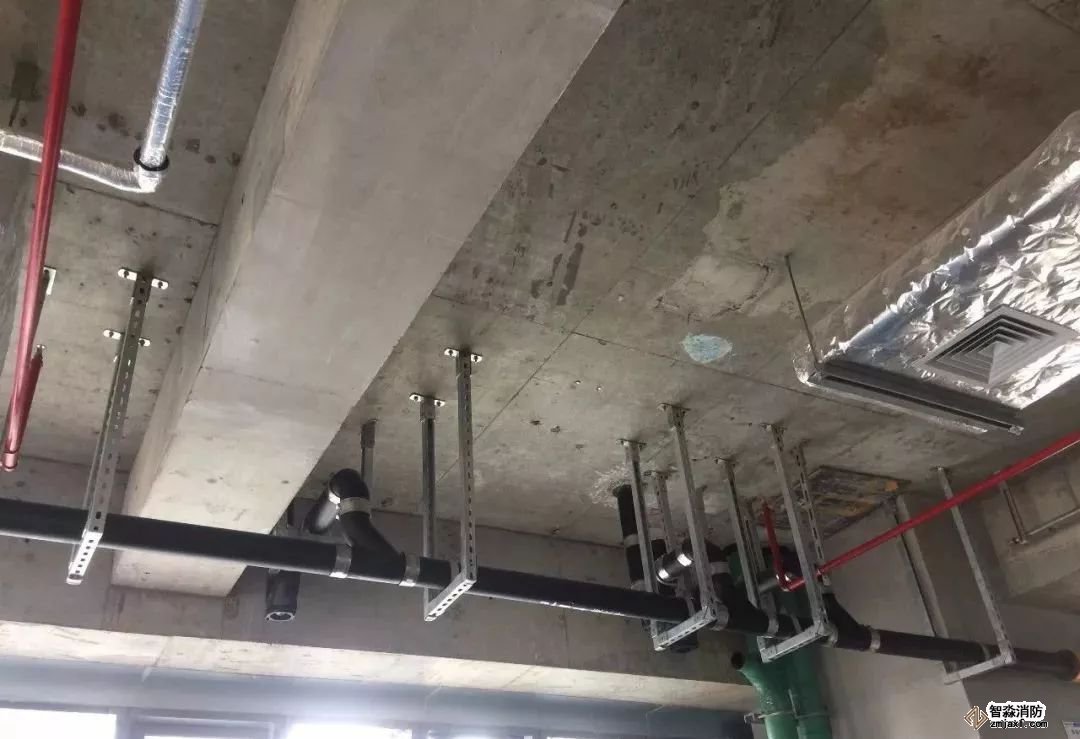

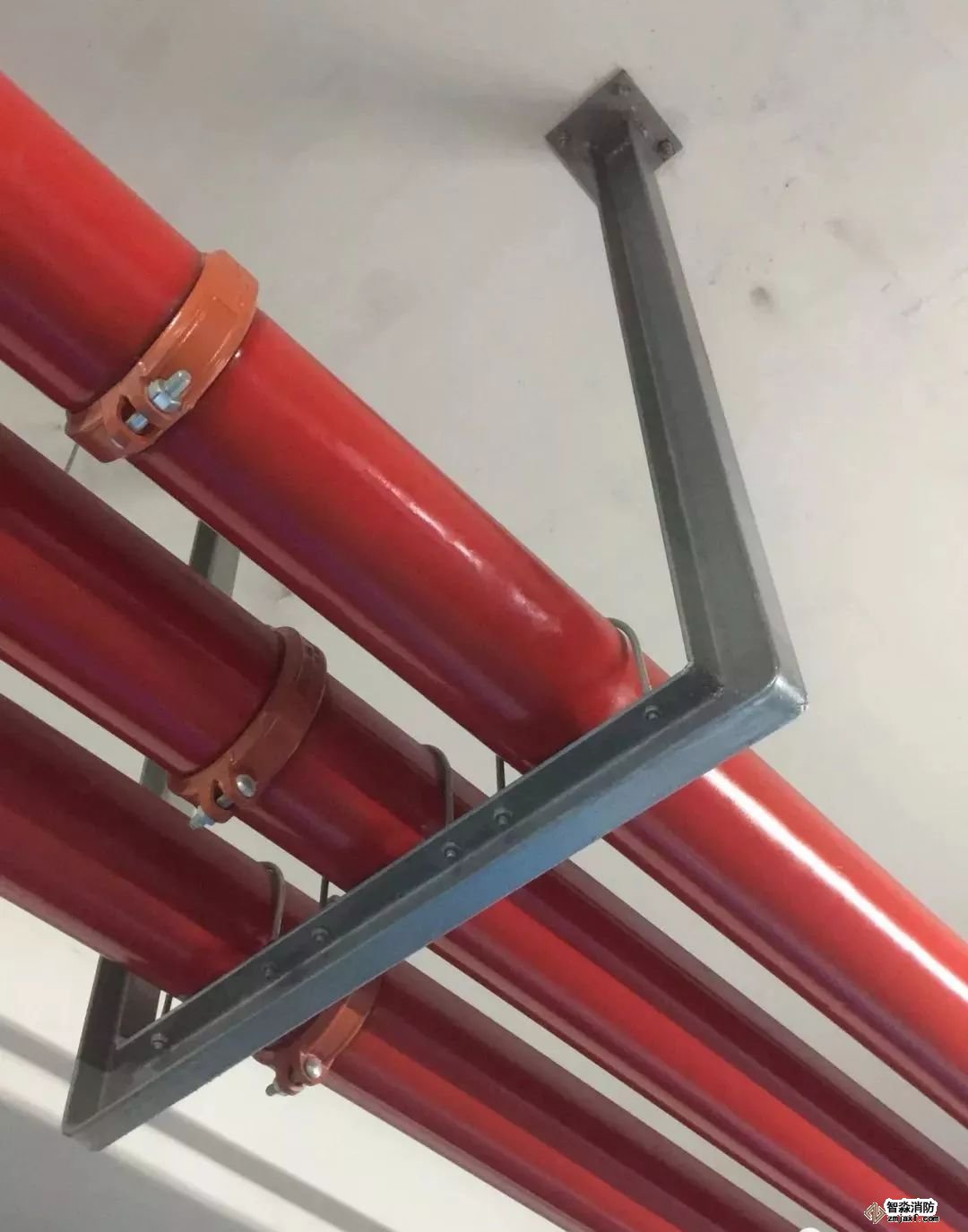

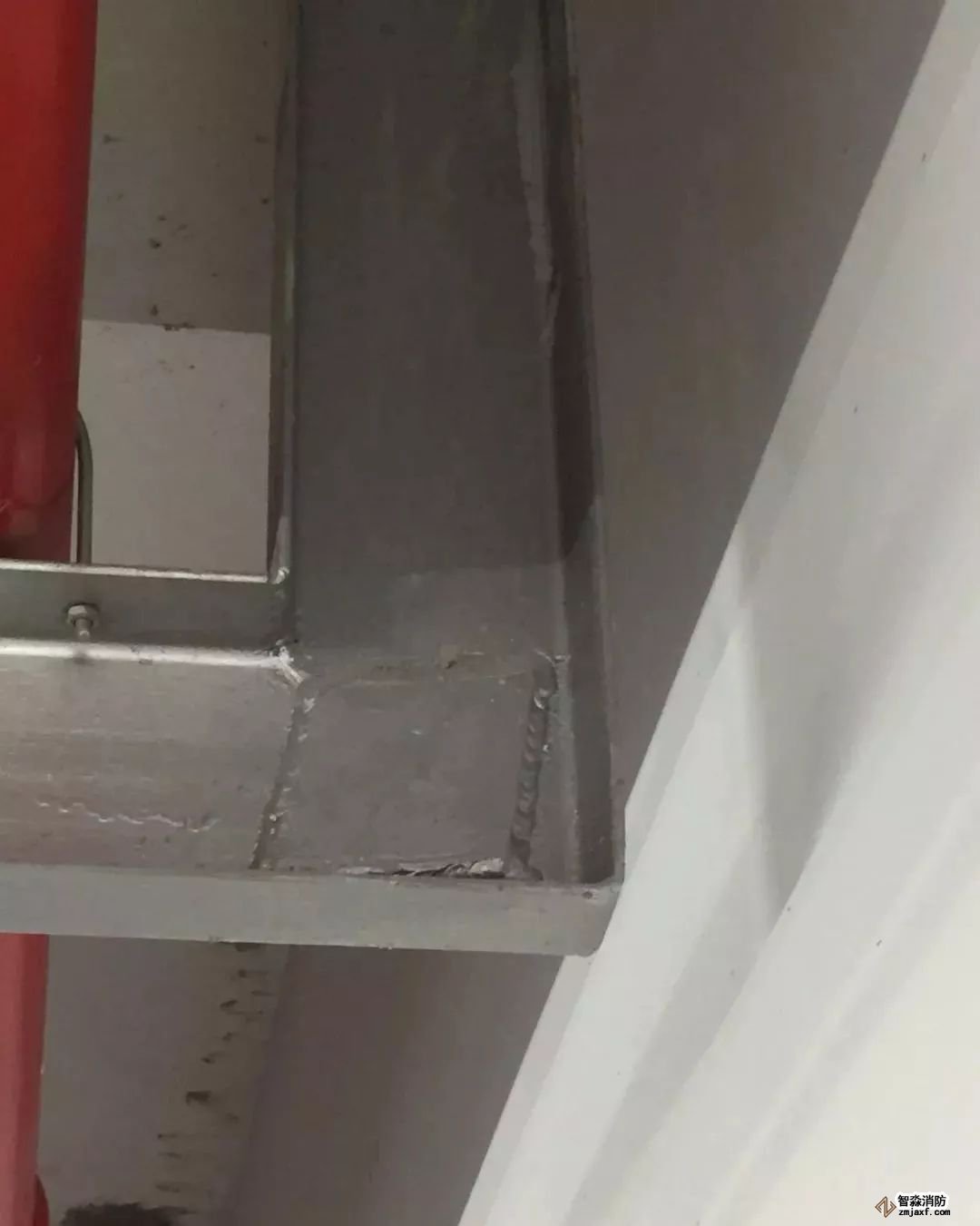

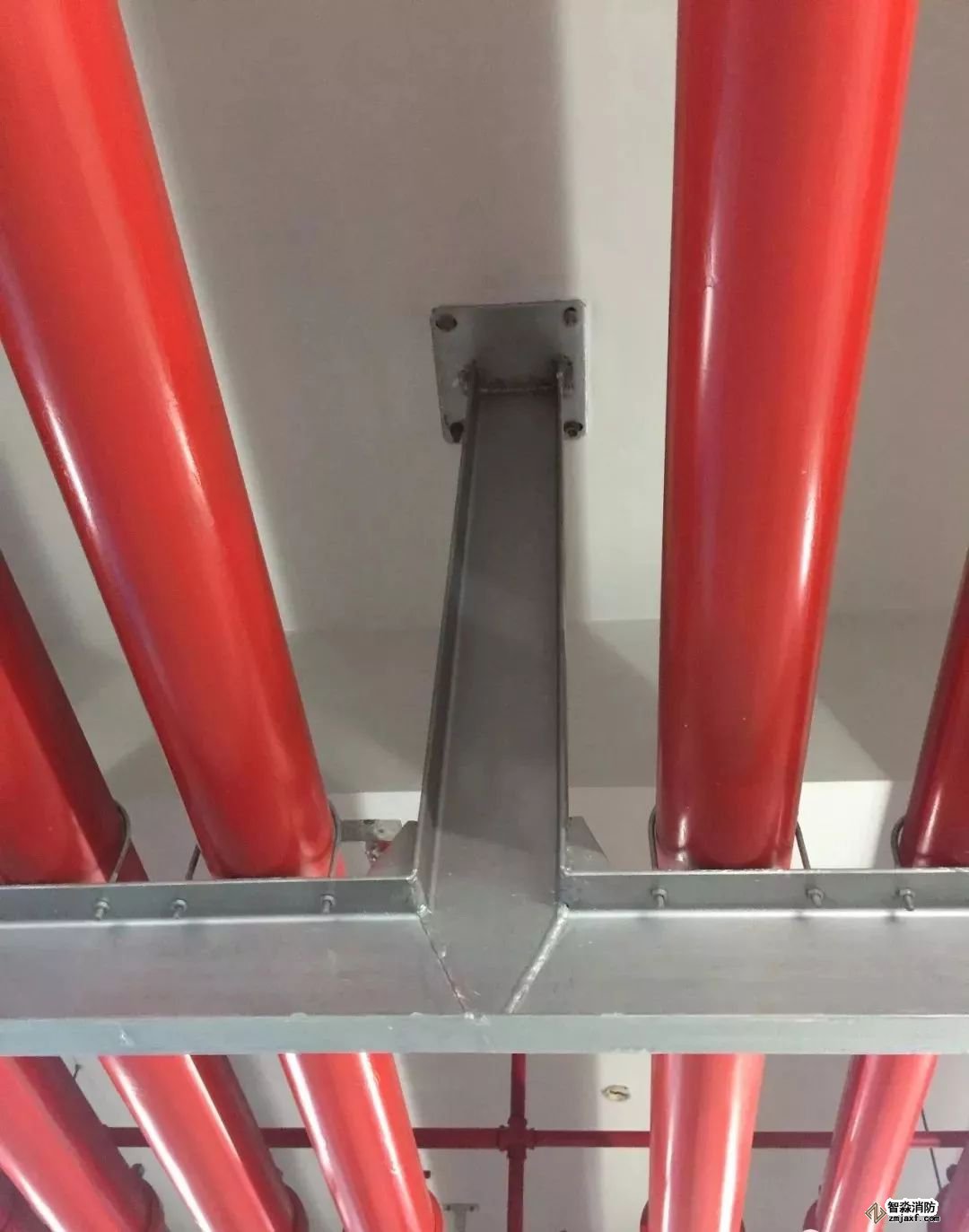

支吊架在梁上生根,焊接转角处采用钢板补强。

槽钢支架选型正确,加工45度角切割煨弯焊接,吊杆布置合理,端头双螺栓固定,管卡型钢机械开孔。

电气桥架,专用固定支架,焊接牢固,防腐满足要求。

成品支吊架施工,结实耐用美观,支架改造重复利用率高。

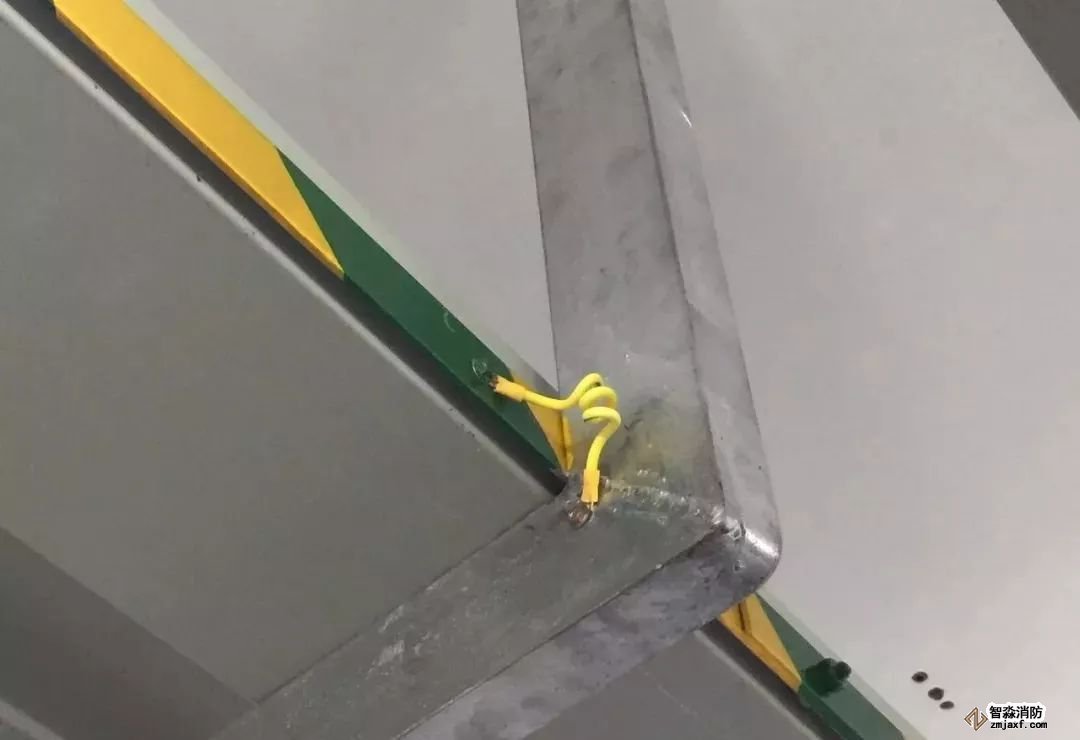

支架接地,安全有效。



第五部分-装配式机房

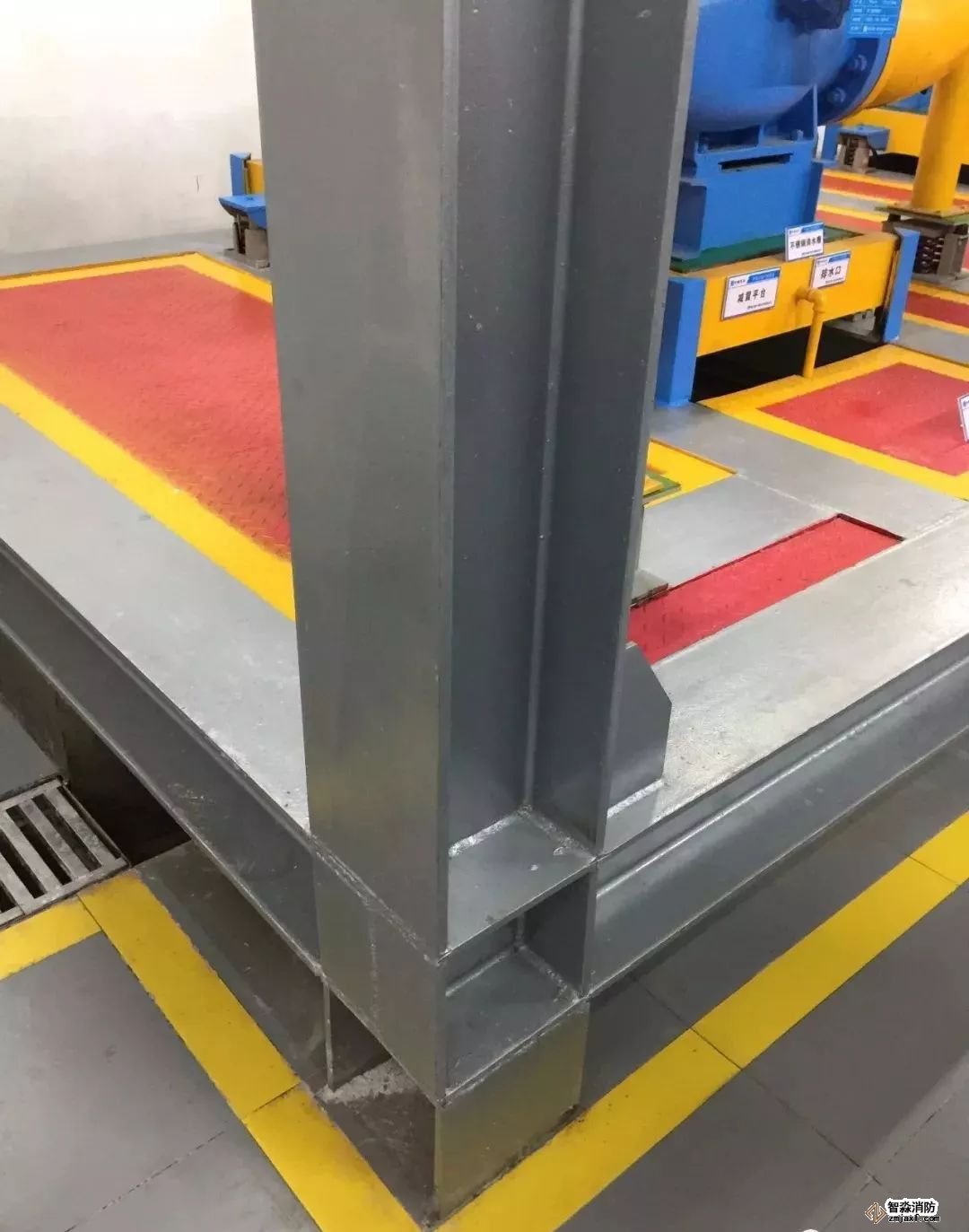

设备支架结实牢固

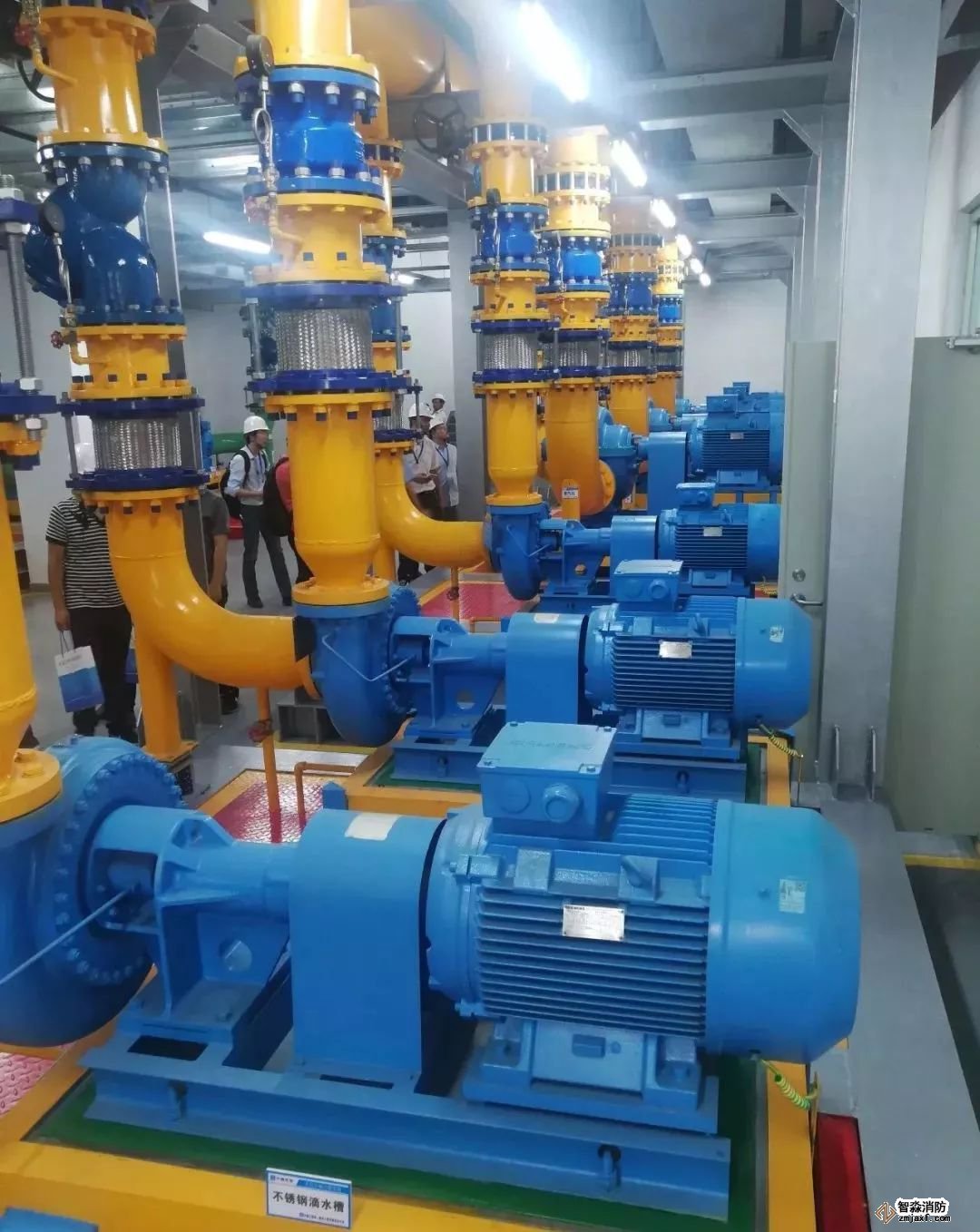

设备布置成排成线,加工厂预制成型,模块化吊装施工。

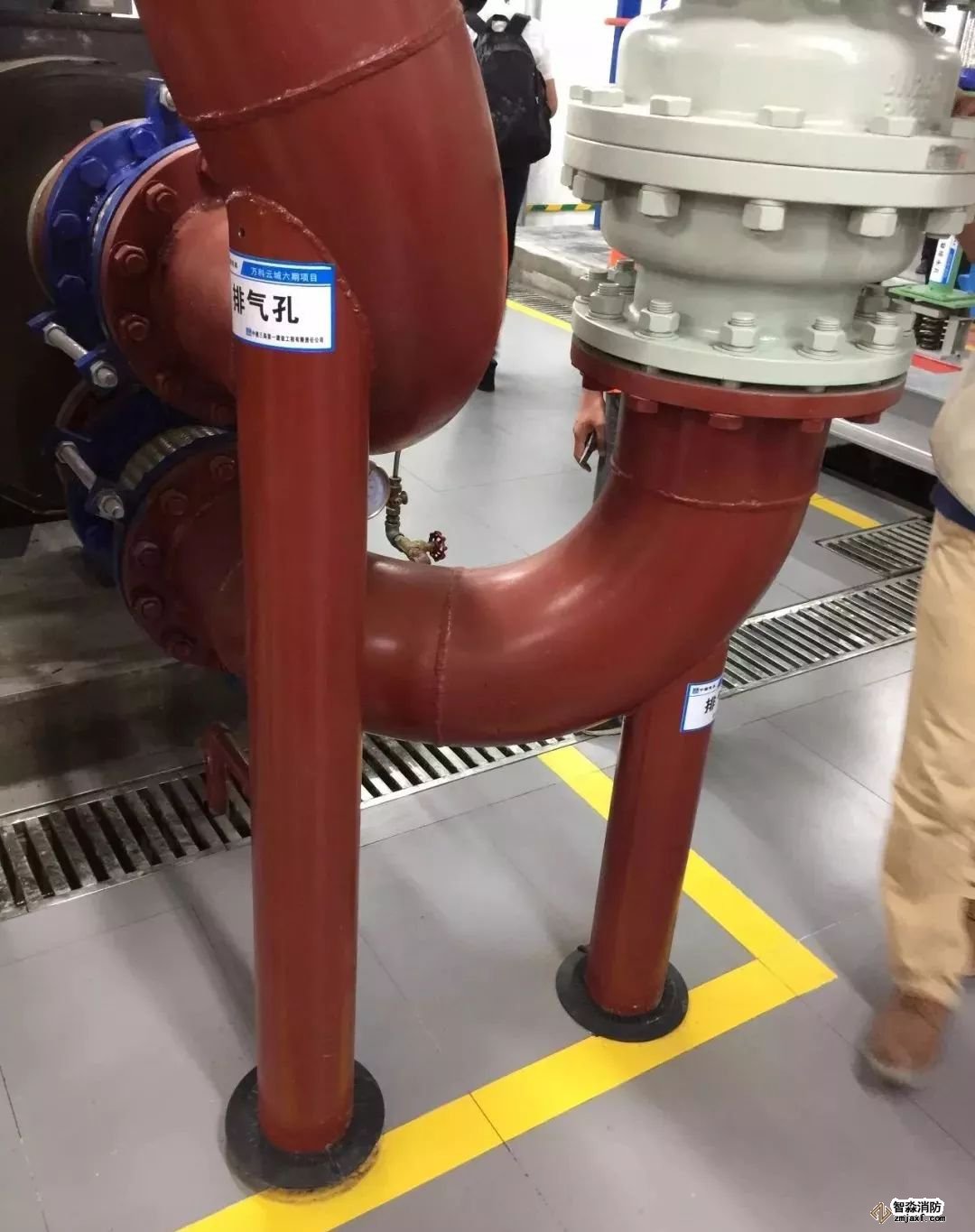

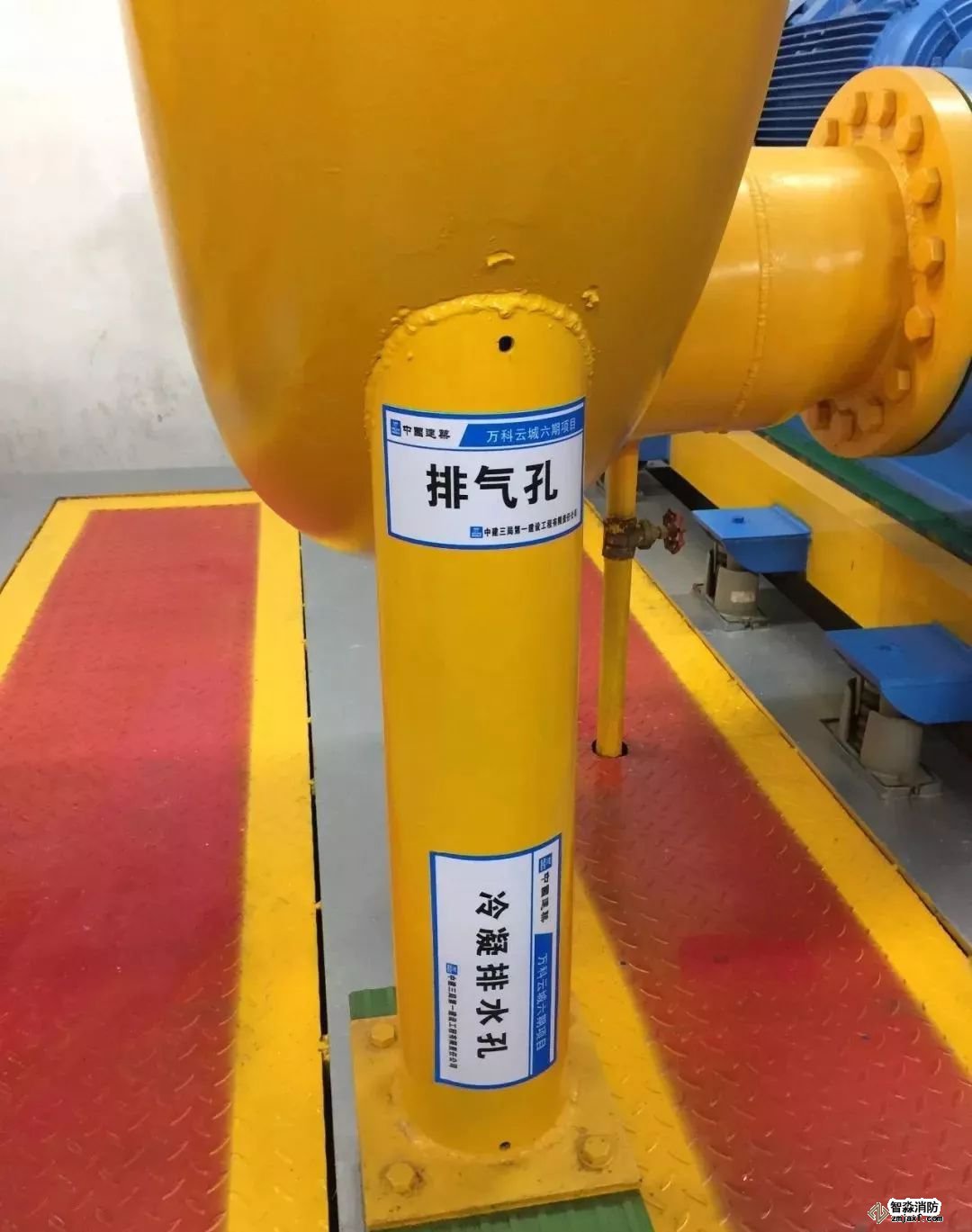

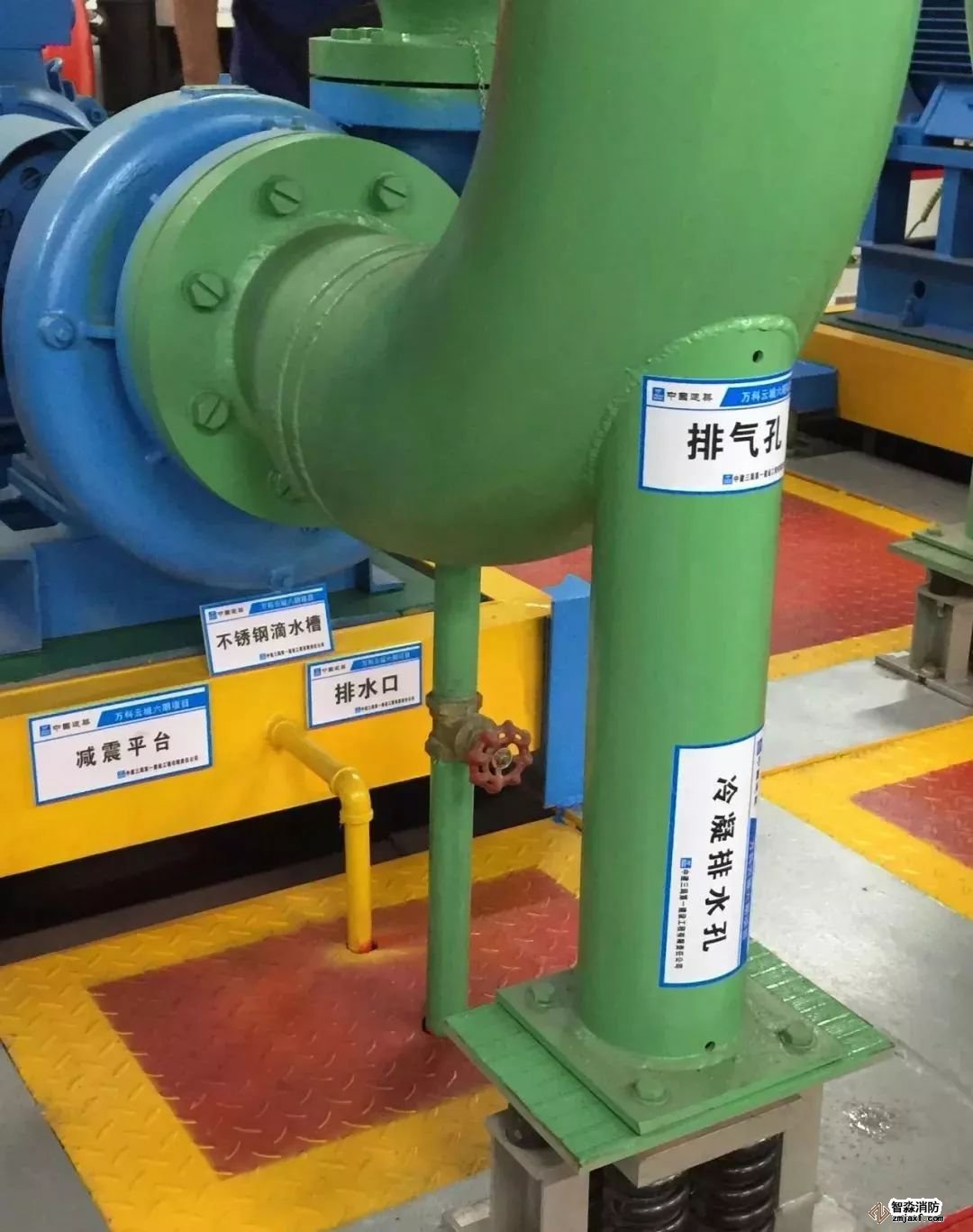

排气孔、冷凝排水孔设置合理

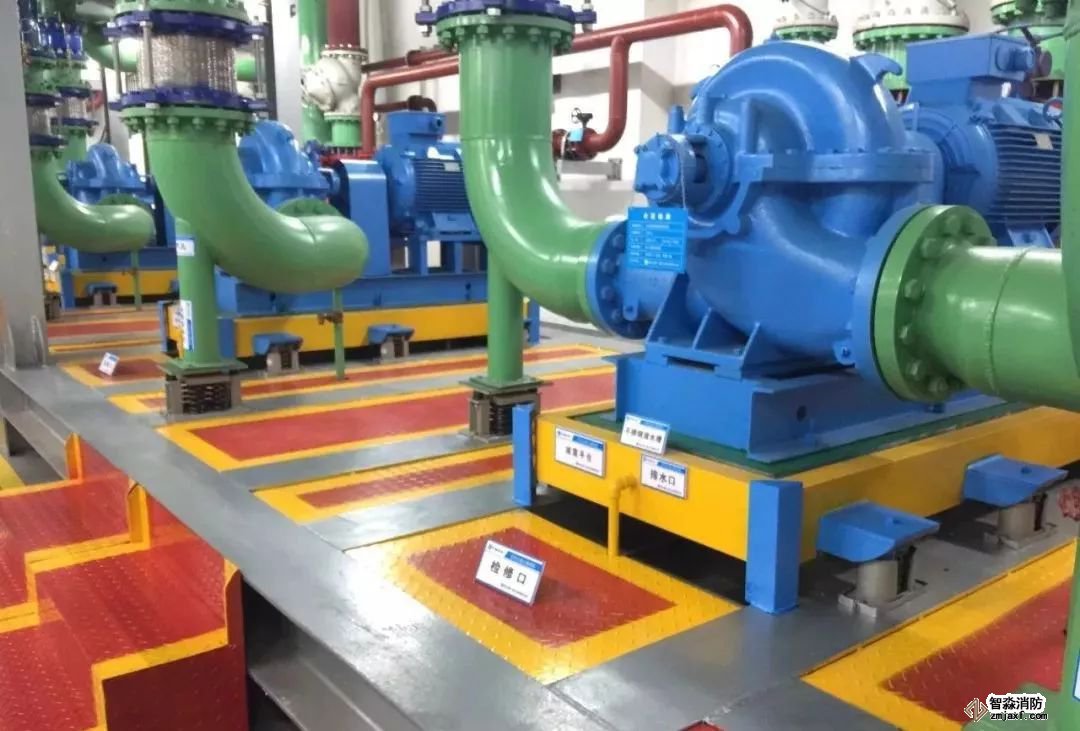

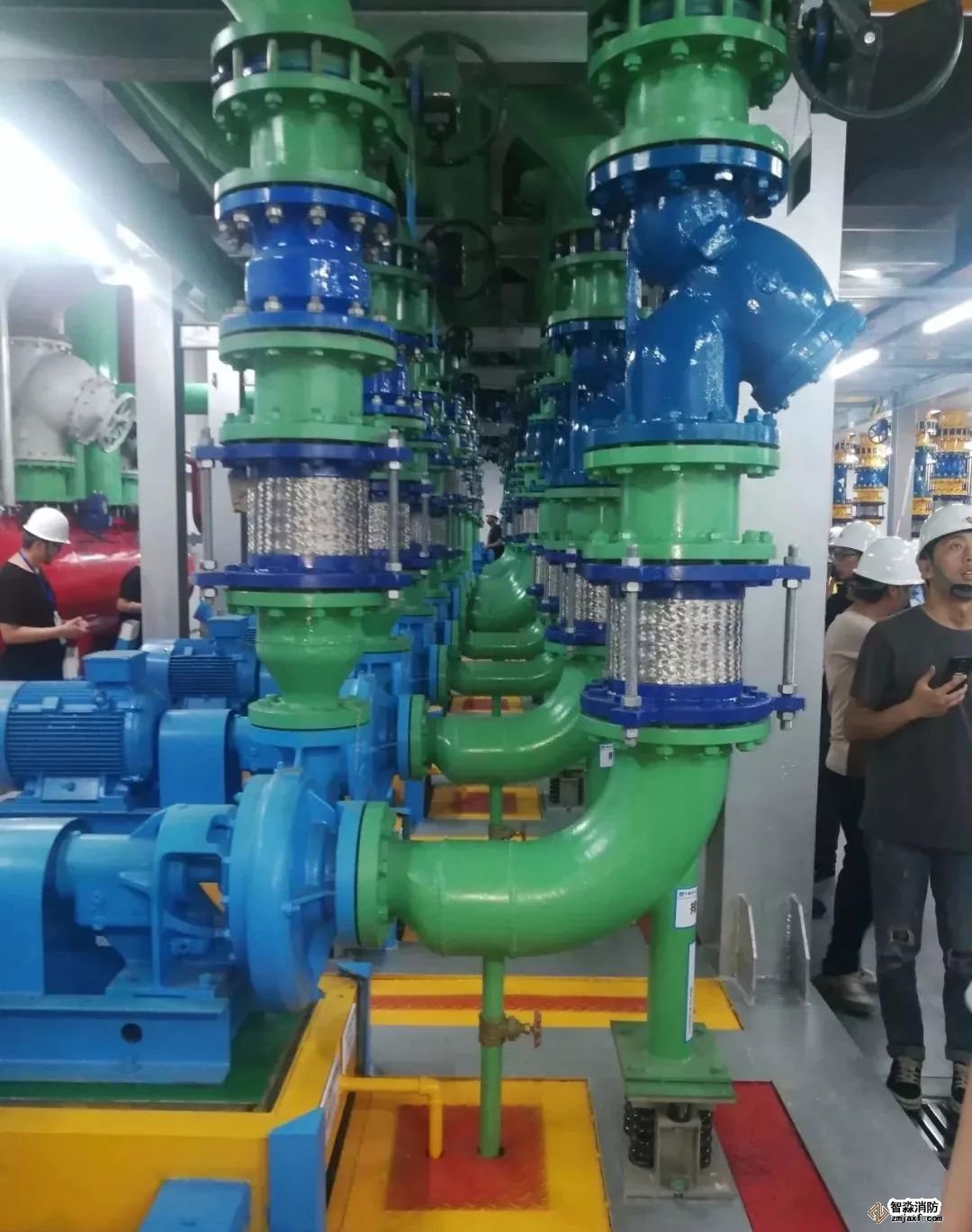

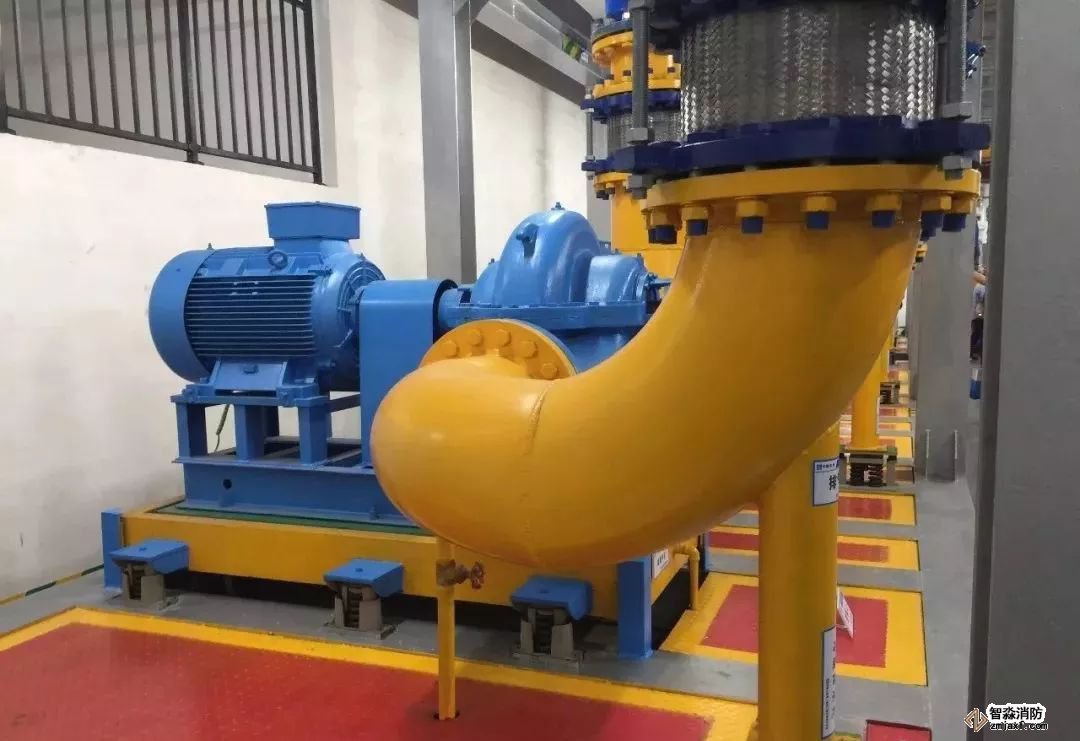

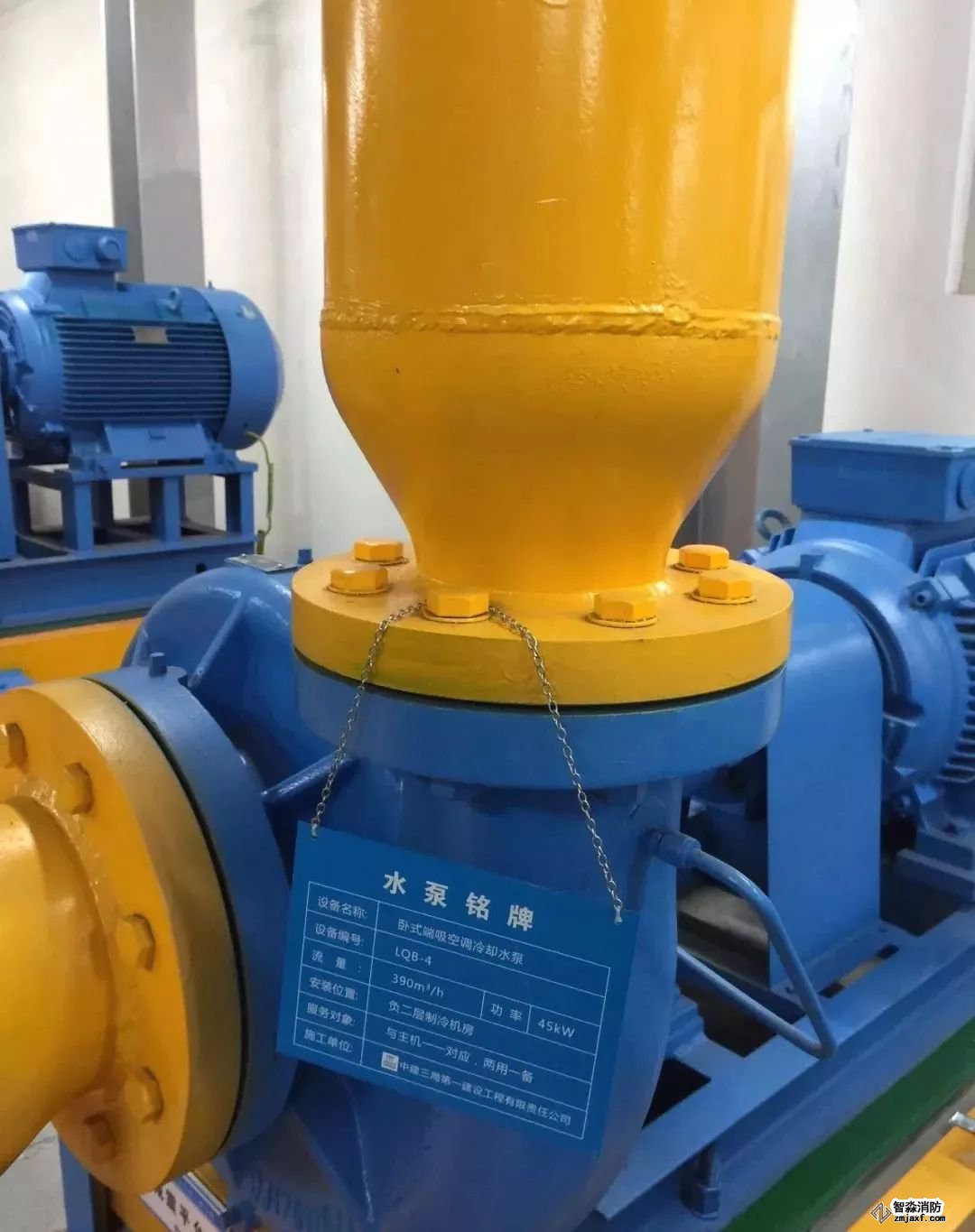

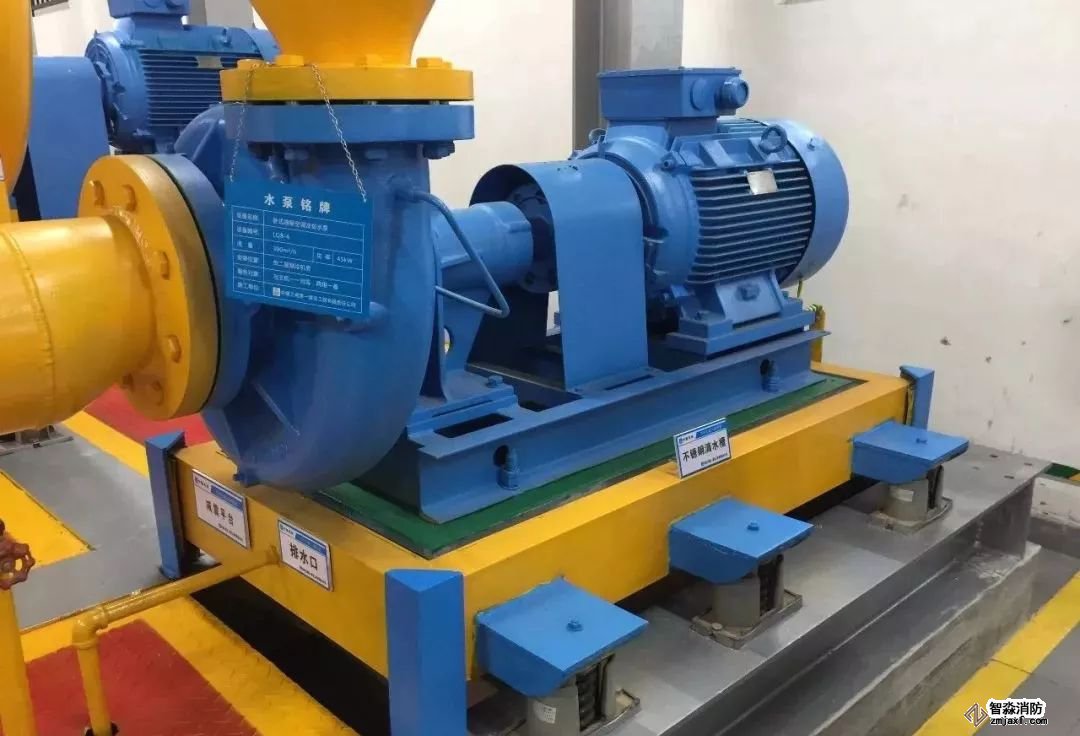

水泵减震、限位装置布置合理,科学实用。

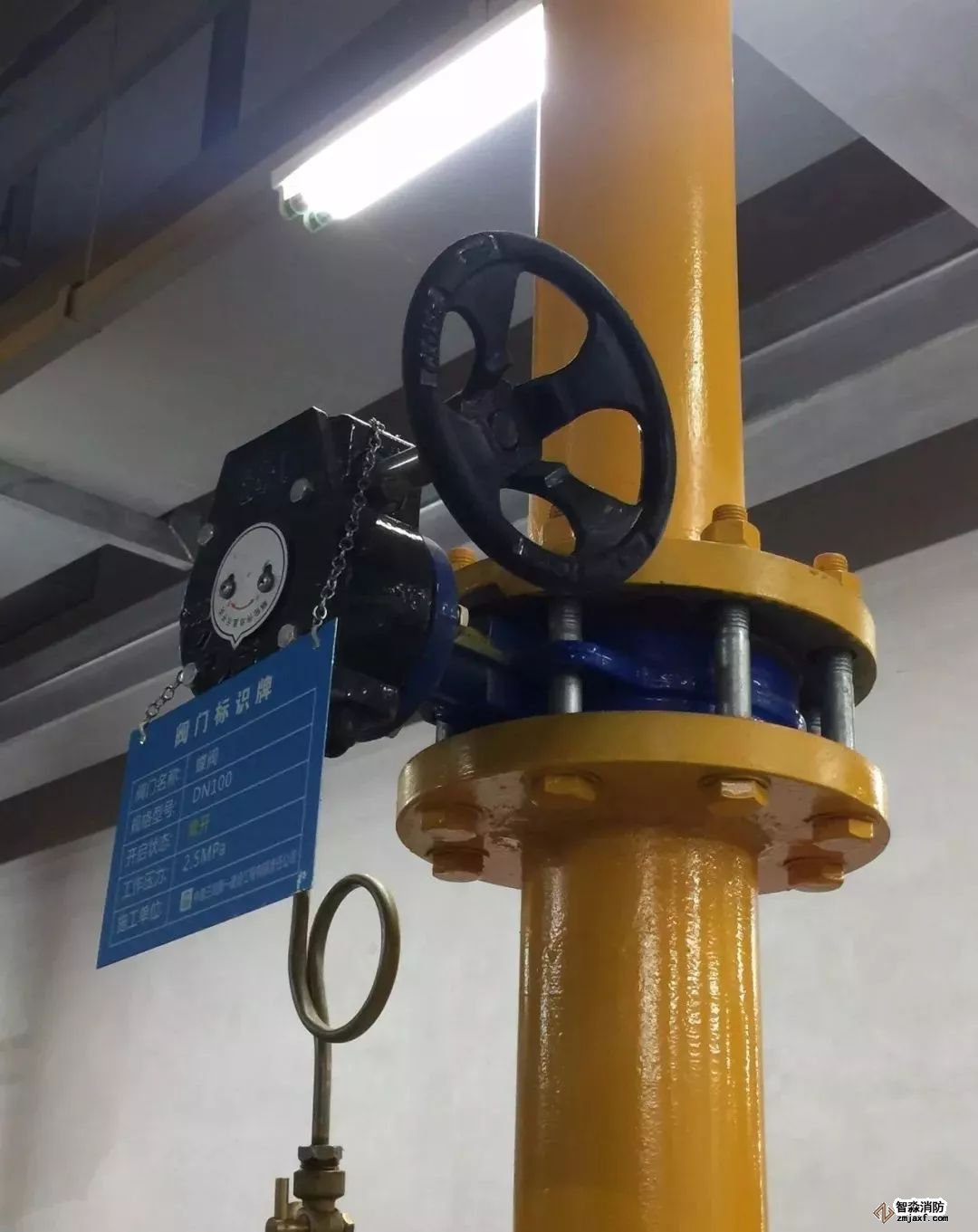

阀部件安装牢固,螺丝朝向正确美观。

水泵集水槽设置巧妙,排水合理。

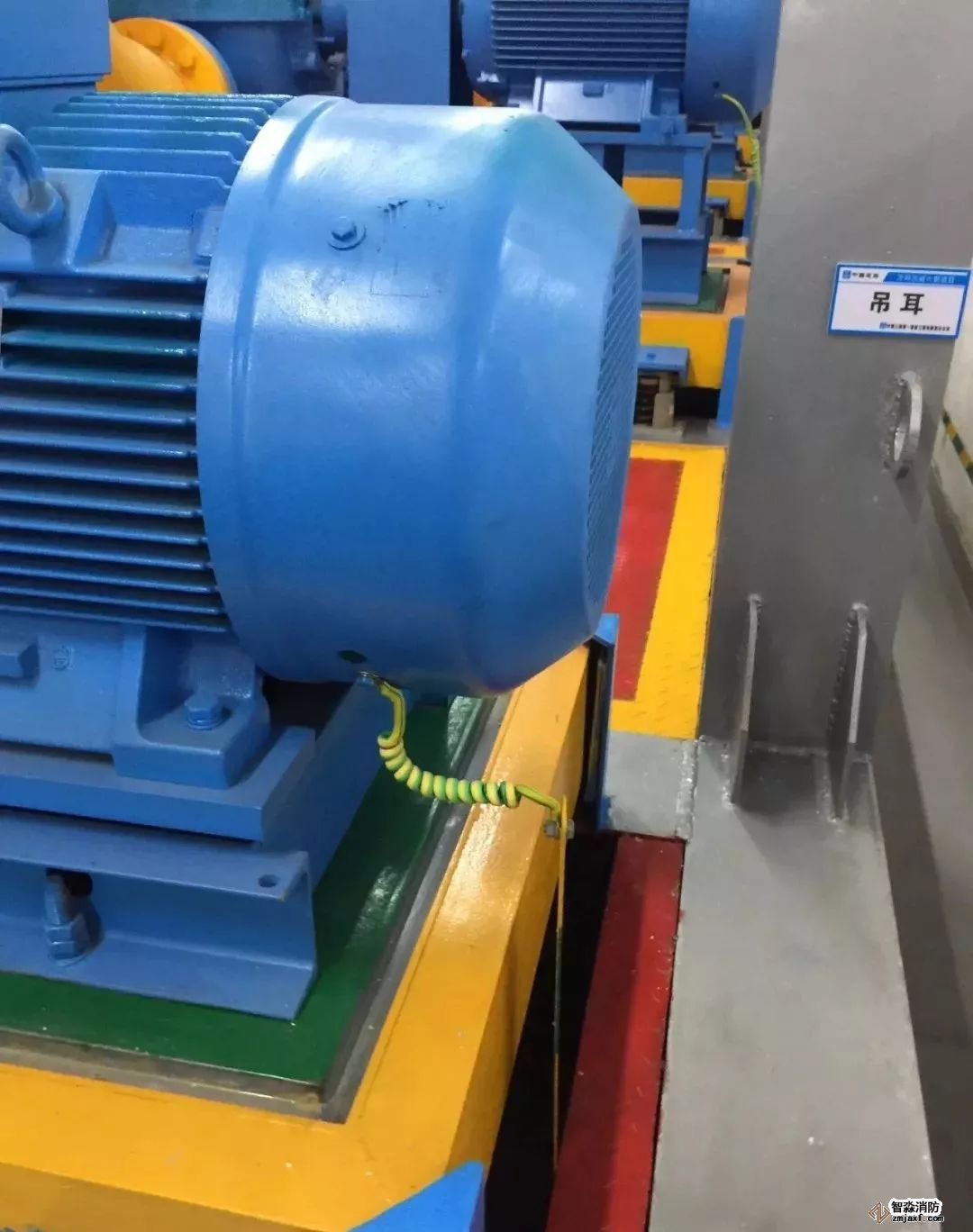

电机外壳重复接地,有效美观。

支管与干管连接处采用顺水三通。

水泵进出口大小头设置合理

阀门螺栓朝向安装正确。

立管减震支架

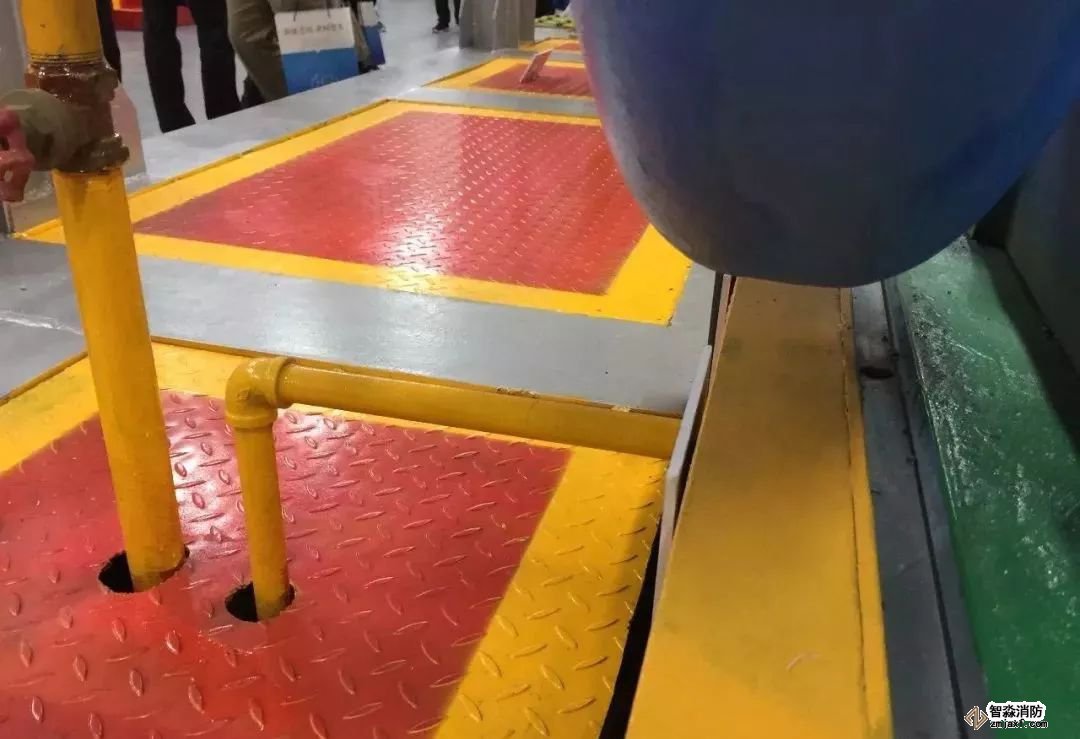

地面管根橡胶圈处理





第六部分-工业化生产施工机械



除锈机械

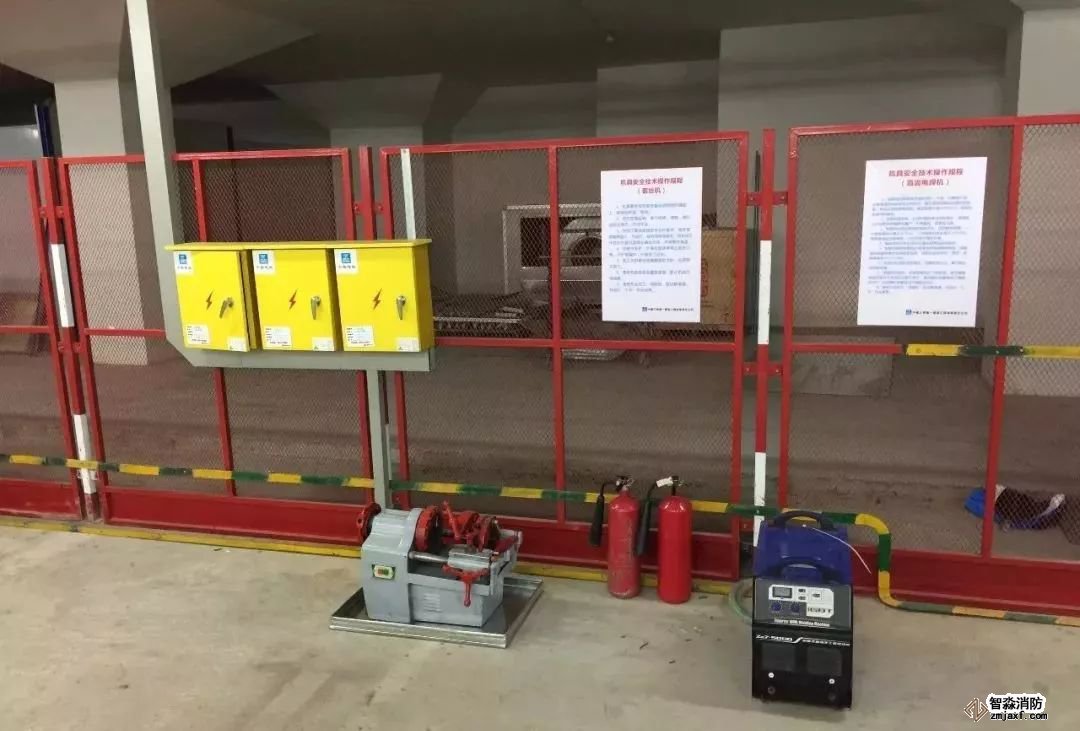

切割、套丝机械

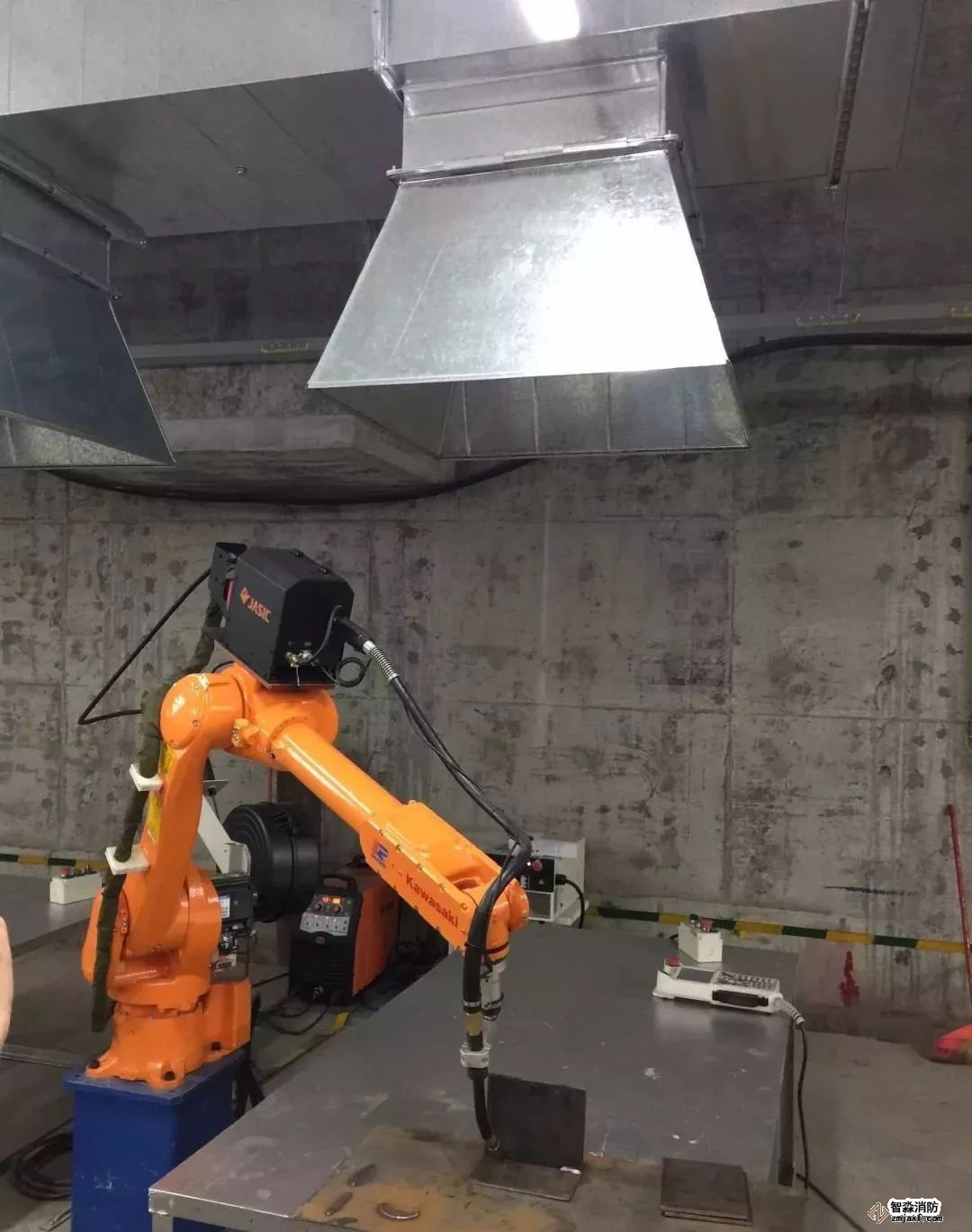

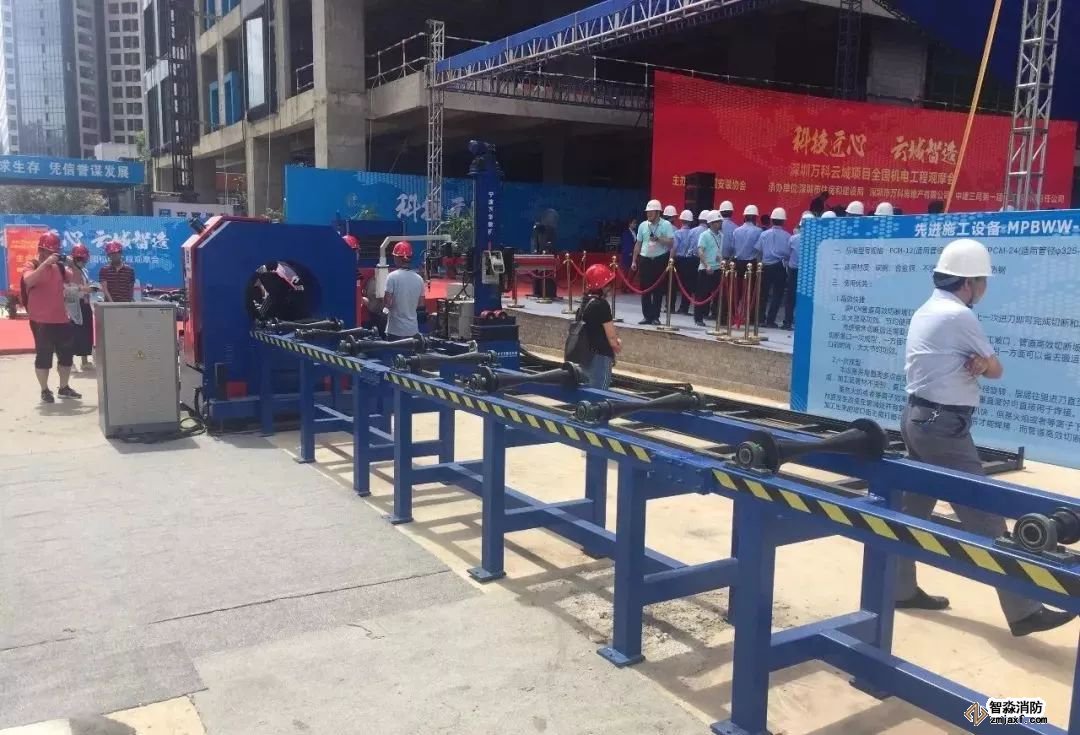

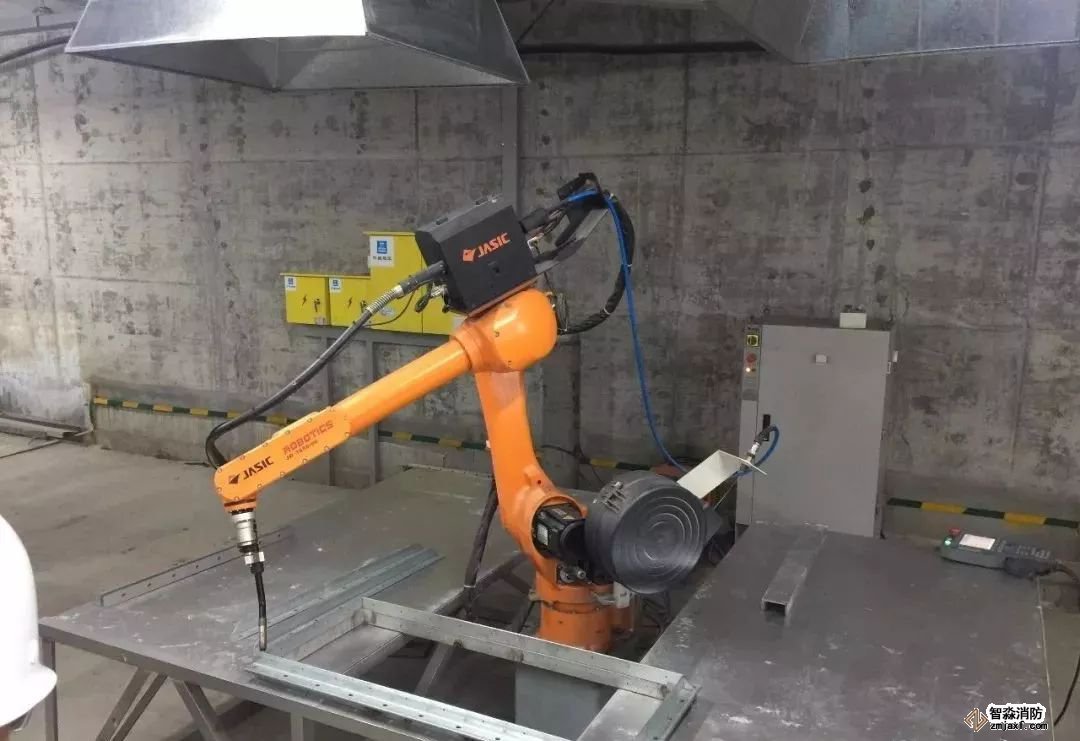

机器人焊接机械

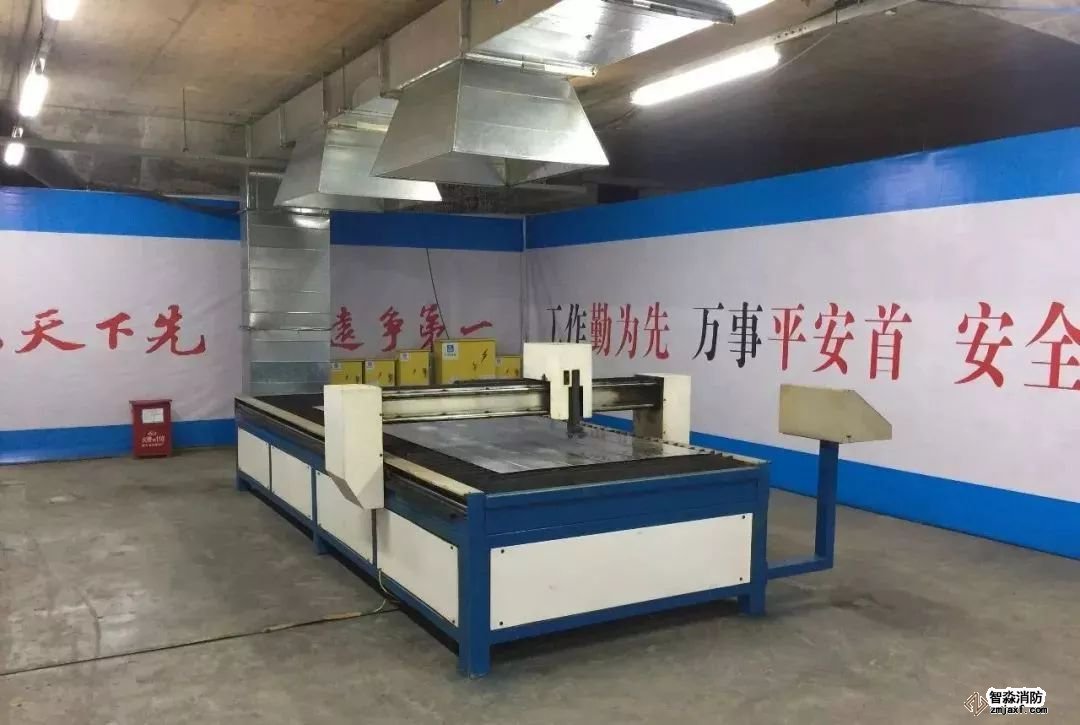

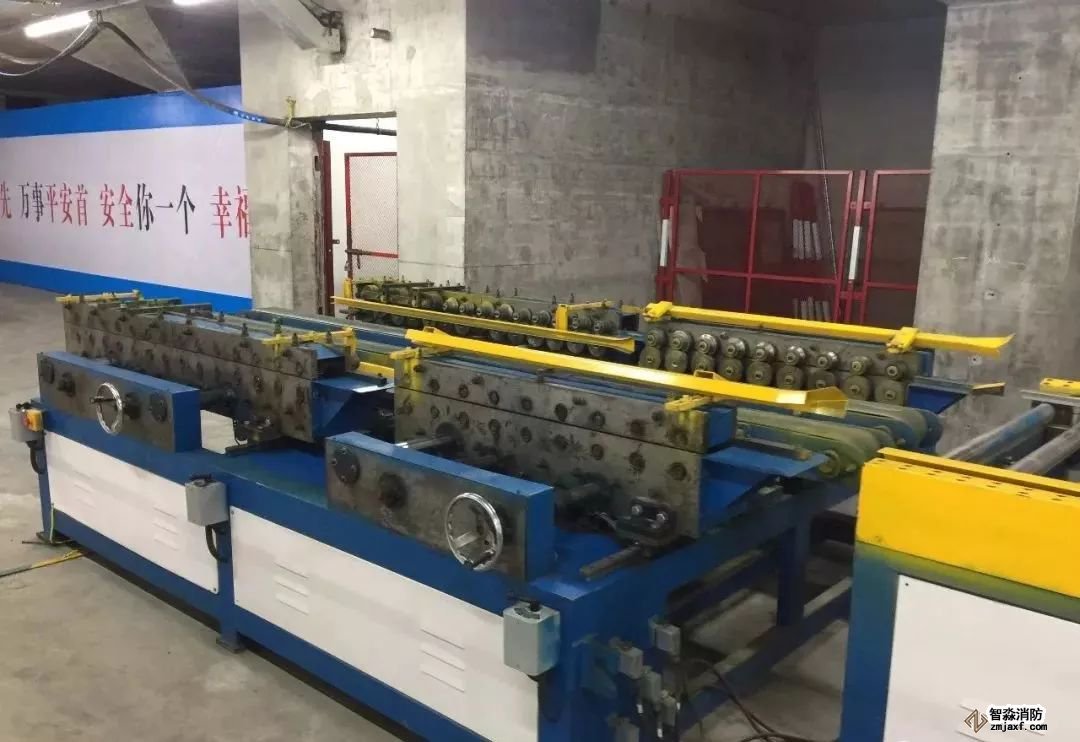

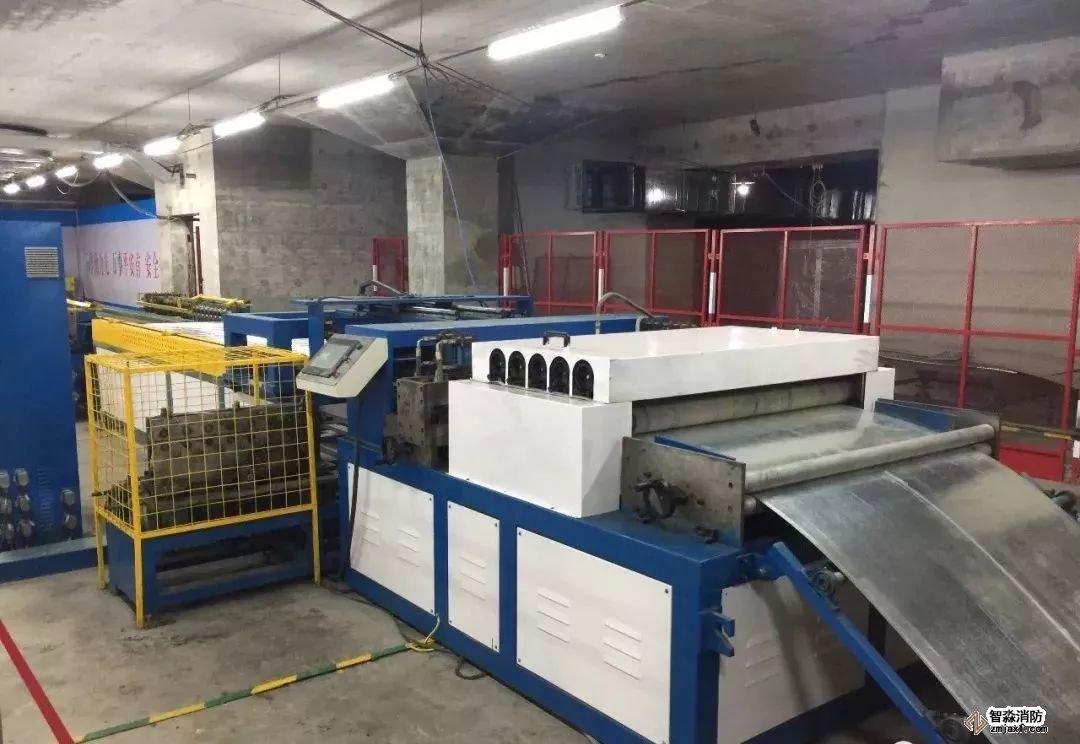

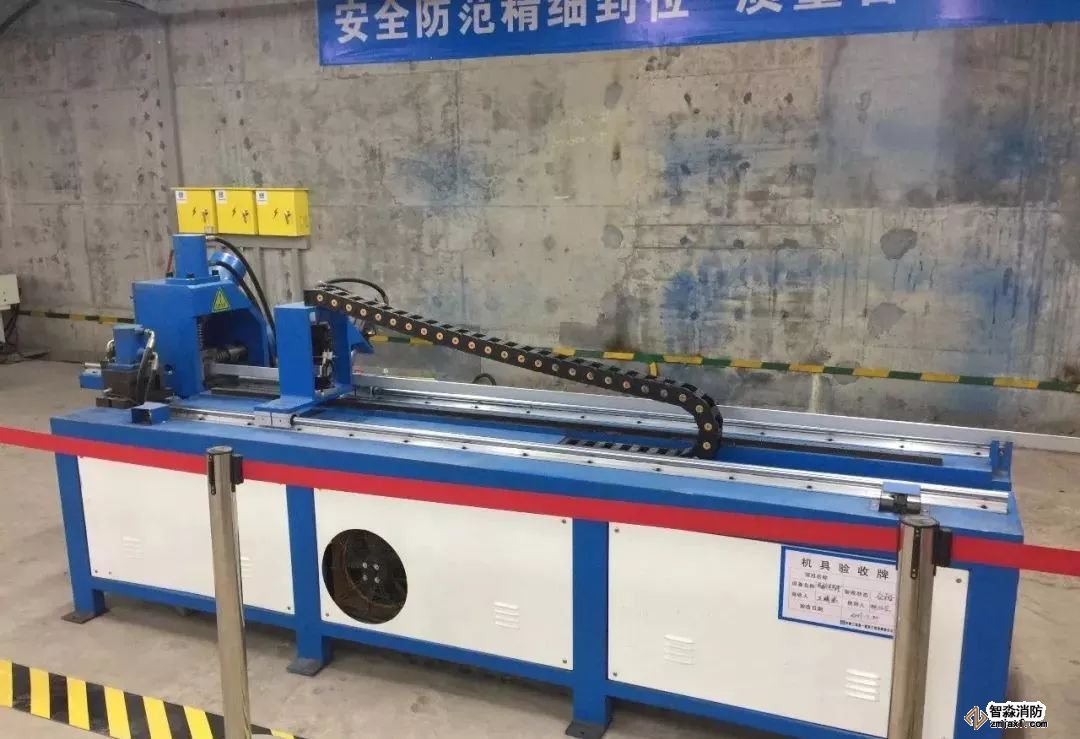

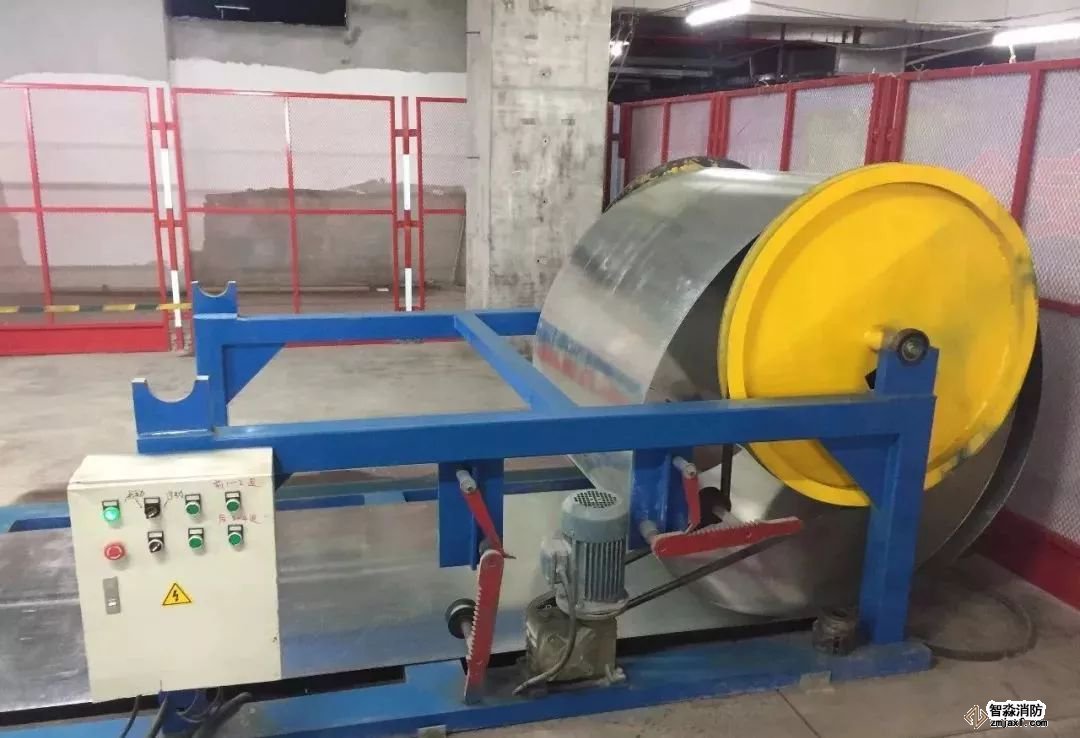

通风管道加工机械

打压设备

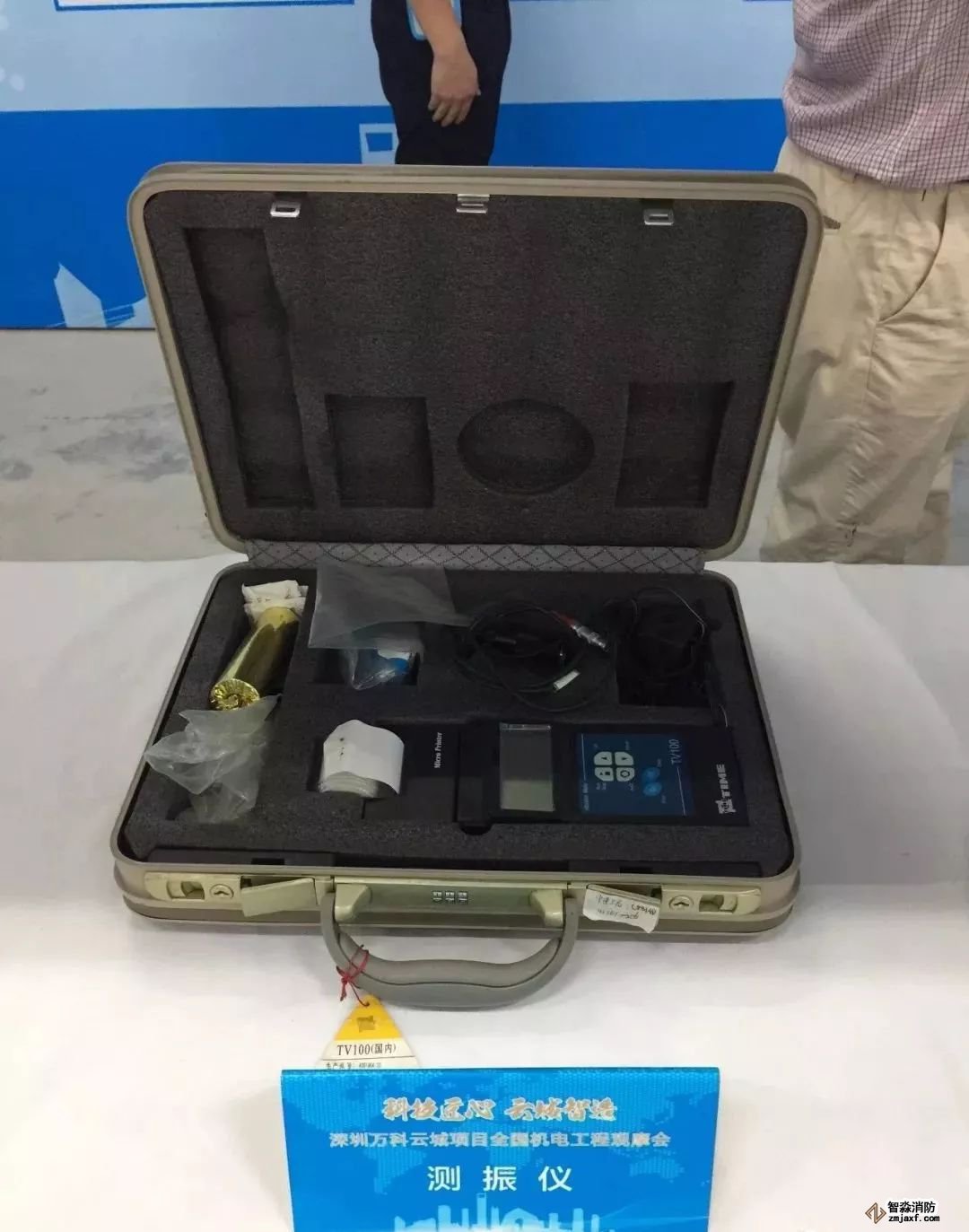

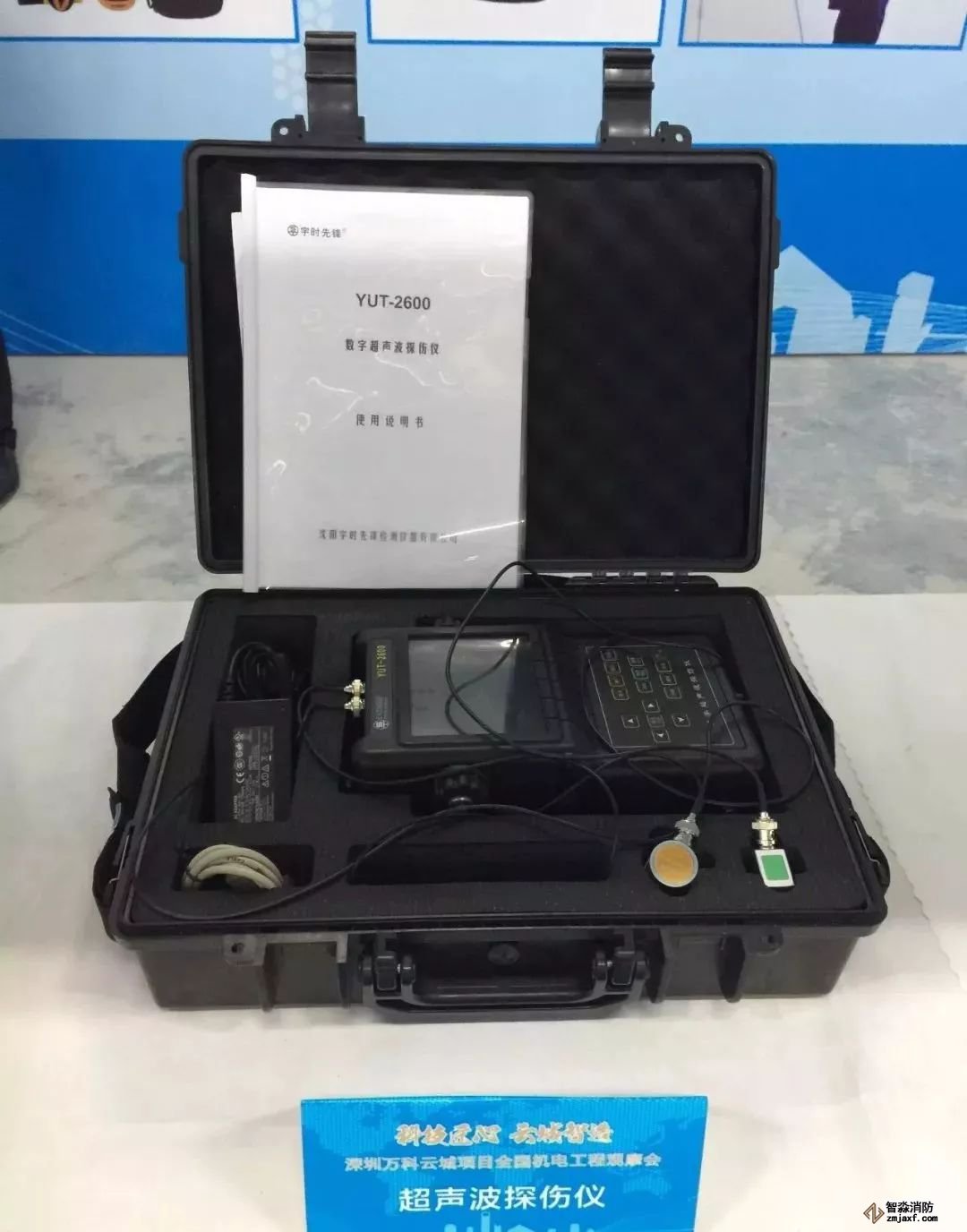

第七部分-机电调试设备





第八部分-机电样板展示
