剩余电流式电气火灾监控探测器时的穿线方式及注意事项

作者:admin 文章来源:本站 [ ]
剩余电流式电气火灾监控探测器时的穿线方式及注意事项
  电气火灾监控系统必须与工程供电系统接地方式正确搭配
1) 电气火灾监控系统不允许应用于接地方式为 TN-C 的供电系统,如果需要使用电气火灾监控系统就必须将供电系统的接地方式改造成 TN-C-S 系统或局部 TT 系统。
2) 在接地方式为 TN-C-S 供电系统中,电气火灾监控系统的监控节点必须设置在 N 线与 PE 线分开以后的部分。
3) 在不同接地方式的供电系统中,电气火灾监控系统的监控节点应按以下示意图进行设置安装。
传感器在配电箱主配电开关监控节点处安装时一次回路接法

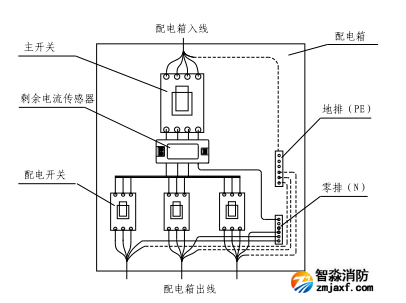

图 4 传感器安装在配电箱主开关出线处的接法,也可装在上方的入线处



图 5 传感器安装在配电箱配电开关出线处的接法



传感器在供电系统末端用电设备监控节点处安装时一次回路的接线注意事项

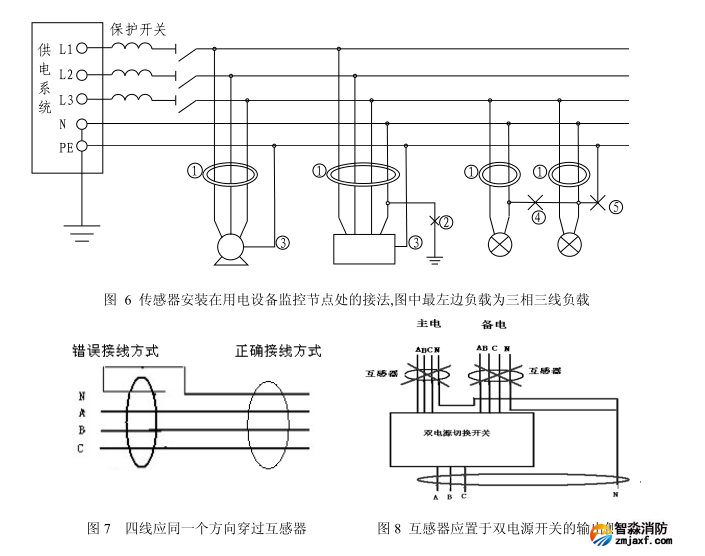

1)  每个监控点处凡有负荷电流通过的电缆应全部穿过传感器,如下图中标①处所示;其中工作零线 N 不得重复接地,如下图中标②处所示错误。
2)  每个监控点处凡不通过负荷电流的电缆 PE 或 PEN不得穿过传感器,应如下图中标③处所示。
3)  每个监控点监控的供电支路应使用各自的工作零线 N,相邻支路工作零线 N 不得串接共用,
如下图中标④处所示错误;工作零线 N 不得与保护地线 PE 跨接,如下图中标⑤处所示错误。
4)  供电线路在穿过互感器时要保证,供电线路的 N 线与 L 线必须从同一个方向穿过互感器。见图 7
5)  含双电源切换开关的配电箱内的剩余电流式电气火灾监控探测器的互感器应置于双电源切换开关出线侧,如图 8.
