技术要点

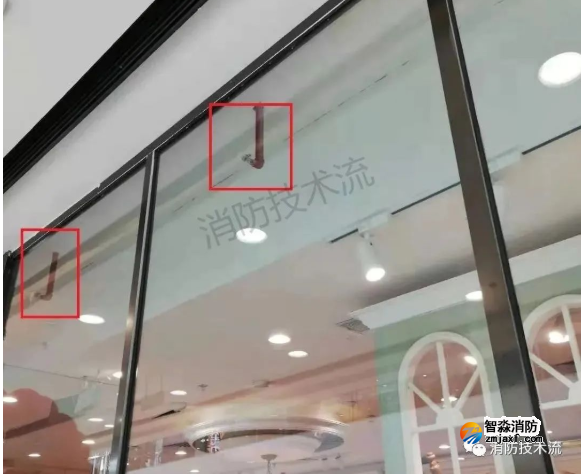

一、步行街两侧建筑的商铺，其面向步行街一侧的围护构件的耐火极限不应低于1.00h，当采用耐火完整性不低于1.00h的非隔热性防火玻璃墙（包括门、窗）时，应设置闭式自动喷水灭火系统进行保护。

二、当采用防护冷却系统保护防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合下列要求：

      1 喷头设置高度不应超过8m；当设置高度为4m~8m时，应采用快速响应洒水喷头；

      2 喷头设置高度不超过4m时，喷水强度不应小于0.5L/（s·m）；当超过4m时，每增加1m，喷水强度应增加0.1L/（s·m）；

      3 喷头设置应确保喷洒到被保护对象后布水均匀，喷头间距应为1.8m~2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m，与顶板的距离应符合本规范第7.1.15条的规定；

      4 持续喷水时间不应小于系统设置部位的耐火极限要求。

喷头选用▼

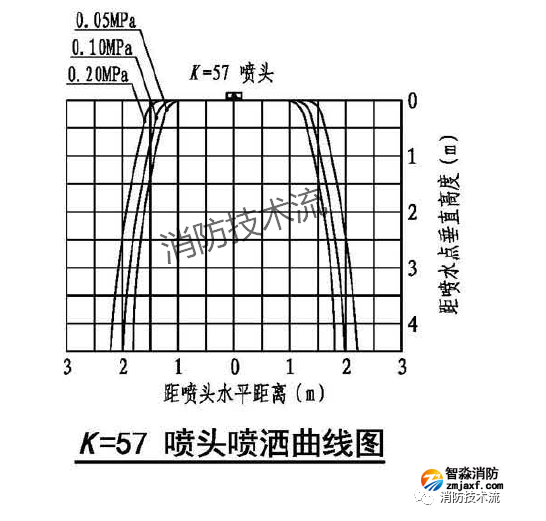

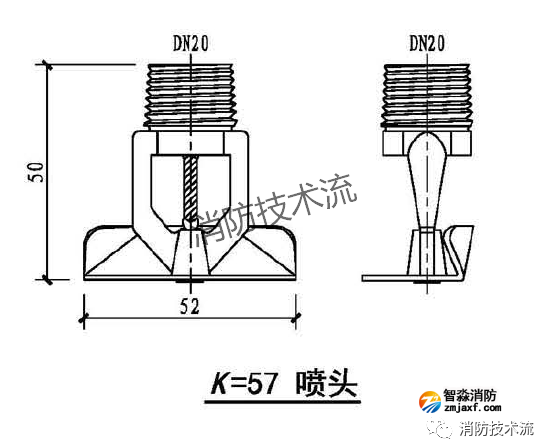

快速响应型喷头参数

1、流量系数: K=57、K=80;

2、响应时间指数:RTI≤50

3、公称动作温度: 57°C、68℃、79℃、93℃;

4、产品标记: W- BX57 (下垂边墙型，K=57 ) 、W-BX80 (下垂边墙型,K=80)

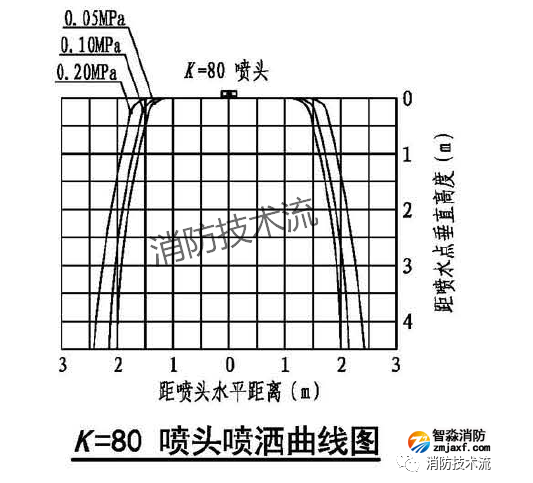

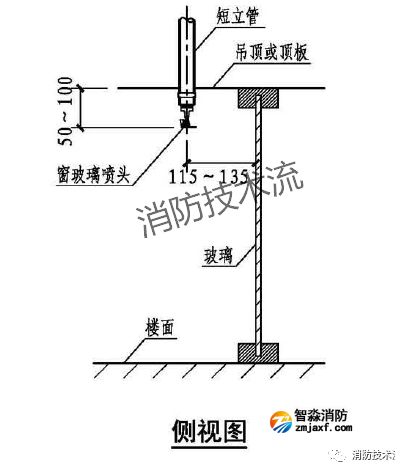

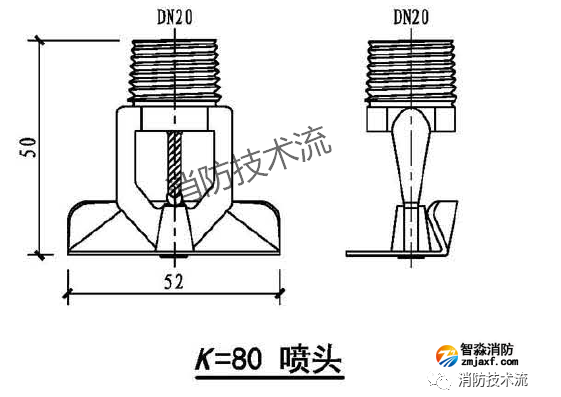

流量系数K=80喷头安装示意图▼

1、喷头垂直向下安装，喷头两扼臂与玻璃窗平行，喷头溅水盘上水流方向箭头标记应垂直指向玻璃面。

2、可燃材料离玻璃正面的最小净距离为50mm。

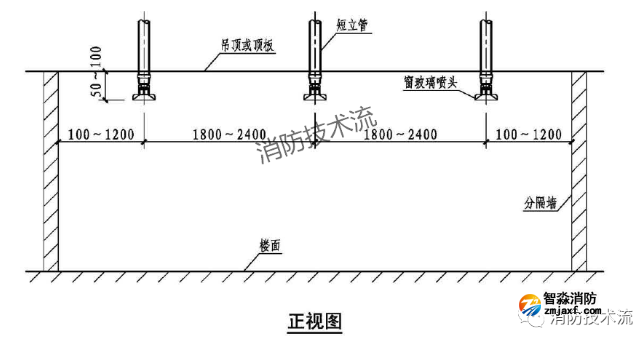

3、喷头安装间距采用1800~2400mm。
