剩余电流互感器正确穿线方法及错误穿线方法图

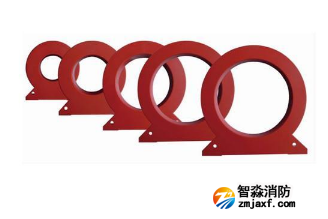

剩余电流互感器

电气火灾监控系统经常报警或者故障的问题在实际工程中经常遇见,除了线路、设备本身原因外,其实也存在不少朋友把剩余电流互感器的安装穿线搞错了。

下面为剩余电流互感器错误穿线安装使用方式:

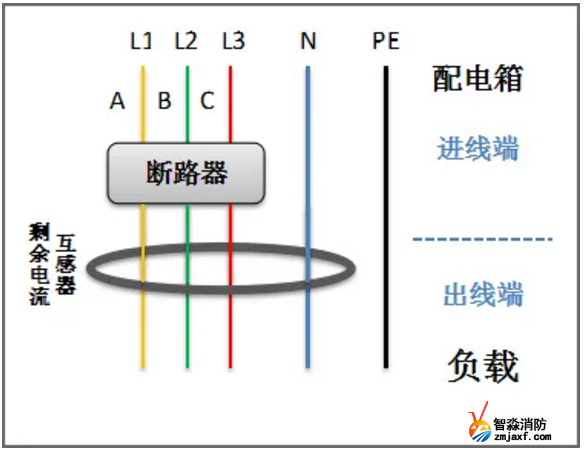

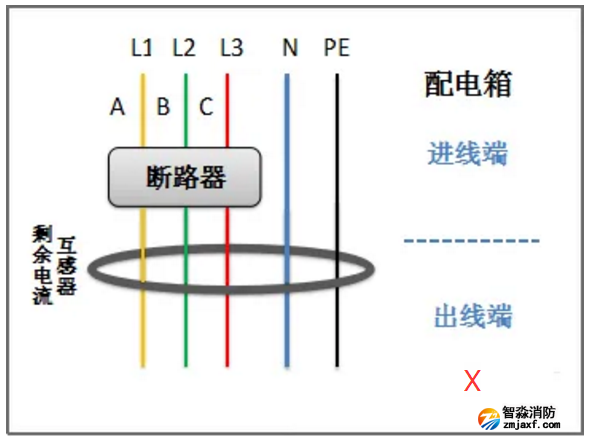

地线穿入剩余电流互感器

地线穿入互感器

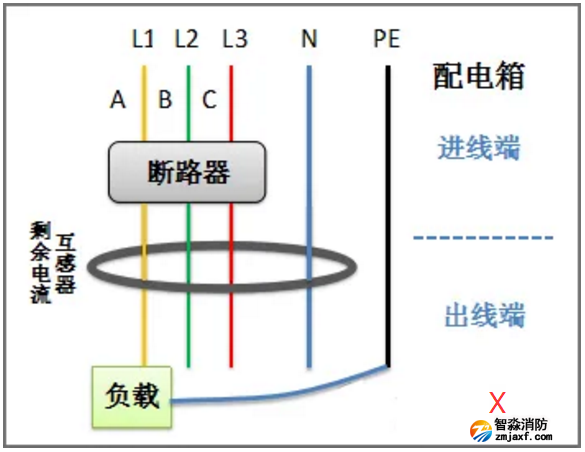

零线重复穿入剩余电流互感器

零线重复穿入互感器

剩余电流互感器后零线重复接地

互感器后零线重复接地

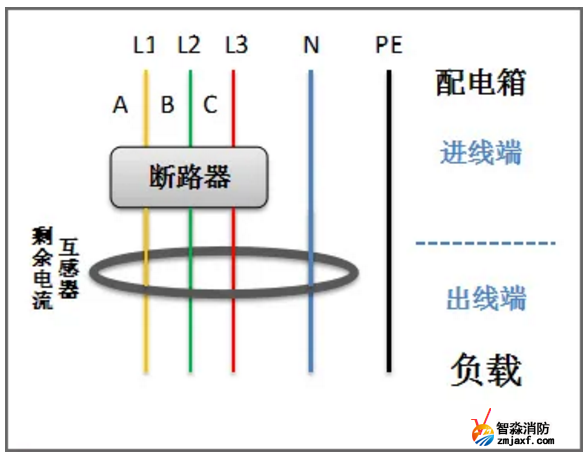

剩余电流互感器零线地线混用

零线地线混用

剩余电流互感器不同配电回路零线混用

不同配电回路零线混用

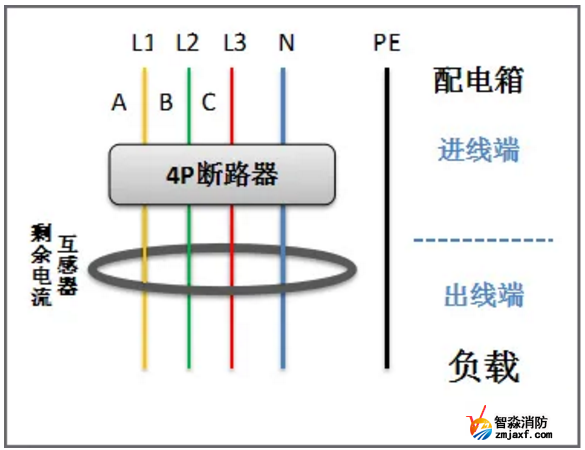

上述几种方式的错误接线都会导致电气火灾探测器报警,剩余电流互感器正确穿线方法如下图所示:

剩余电流互感器正确穿线方法

剩余电流互感器正确穿线方法

剩余电流互感器正确穿线方法
