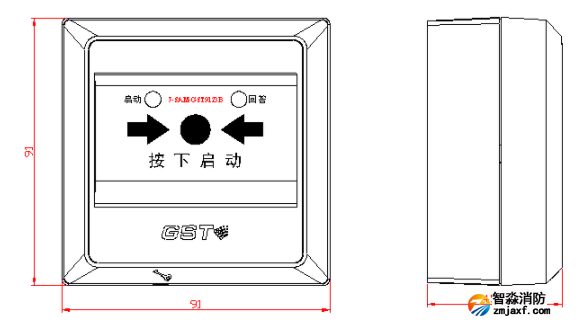

海湾J-SAM-GST9123B消火栓按钮为红色全塑结构,分底盒与上盖两部分。底盒与上盖采用拔插式结构装配，安装拆卸简单、方便，连接紧密，非常便于工程调试及维修更换。消火栓按钮外形示意图如下

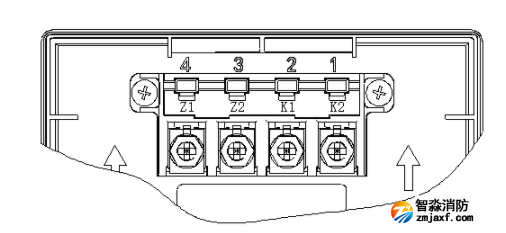

消火栓按钮外接端子示意图如下

其中：

　　Z1、Z2：接控制器二总线，无极性；

　　K1、K2：无源常开触点。

　　布线要求：可选用截面积≥1.0mm2的双绞线。

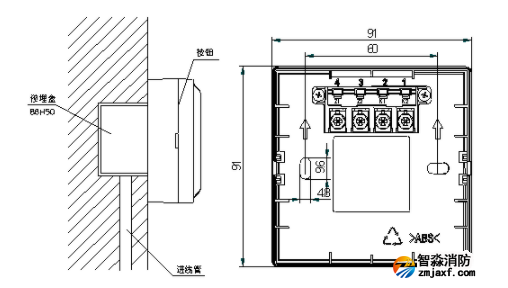

　　消火栓按钮采用预埋盒安装方式，安装孔距为60mm。进线时只需拔下消火栓按钮主体，从底壳的进线孔中穿入电缆并接在相应端子上，再插好消火栓按钮主体即可。安装示意图如2-9；安装孔距为60mm。
