海湾JB-QG/QT-GST5000/9000H火灾报警控制器对外接线端子说明

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

海湾JB-QG/QT-GST5000/9000H火灾报警控制器对外接线端子说明


海湾JB-QG/QT-GST5000/9000H火灾报警控制器外接端子如图所示。

空开:


母板:



直控输出板:


接线端子:


端子说明:

L、N、PE:交流 220V 接线端子及机箱保护接地线端子;

RS485:广播电话接口; Ln(n=1~20):探测器总线(无极性);也可以连接

CAN 联网 H、L:连接其它各类控制器的通讯总线端子(选配);

通讯卡 R+,R-,T+,T-:连接 CRT 图像显示设备端子(选配);

光纤联网:连接其它各类控制器的通讯总线端子(选配);

多接口卡:连接其它各类控制器的通讯总线端子(选配)

Sounder +、Sounder -:警报器输出端子,24V/0.15A 有源输出;

Cn+、Cn-(n=1~8):直控输出端子;

对外接线端子:24V 电源对外输出端子。

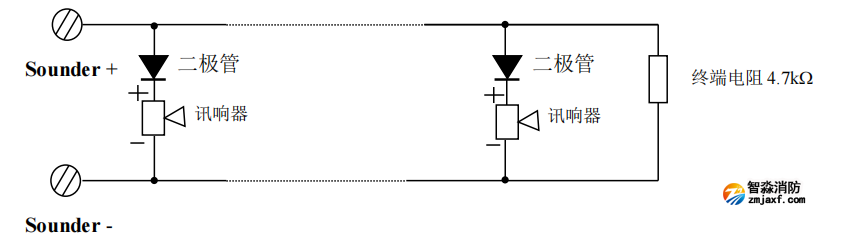

 警报器输出接线说明

声光警报器接线如图 所示。


    操作说明:将终端电阻取下并保存好,然后接线,接线时要注意极性,在每个声光警报器输出回路的末端配接 4.7k电阻。
