【图解】防火门监控图纸识图——接线图,安装图

前言

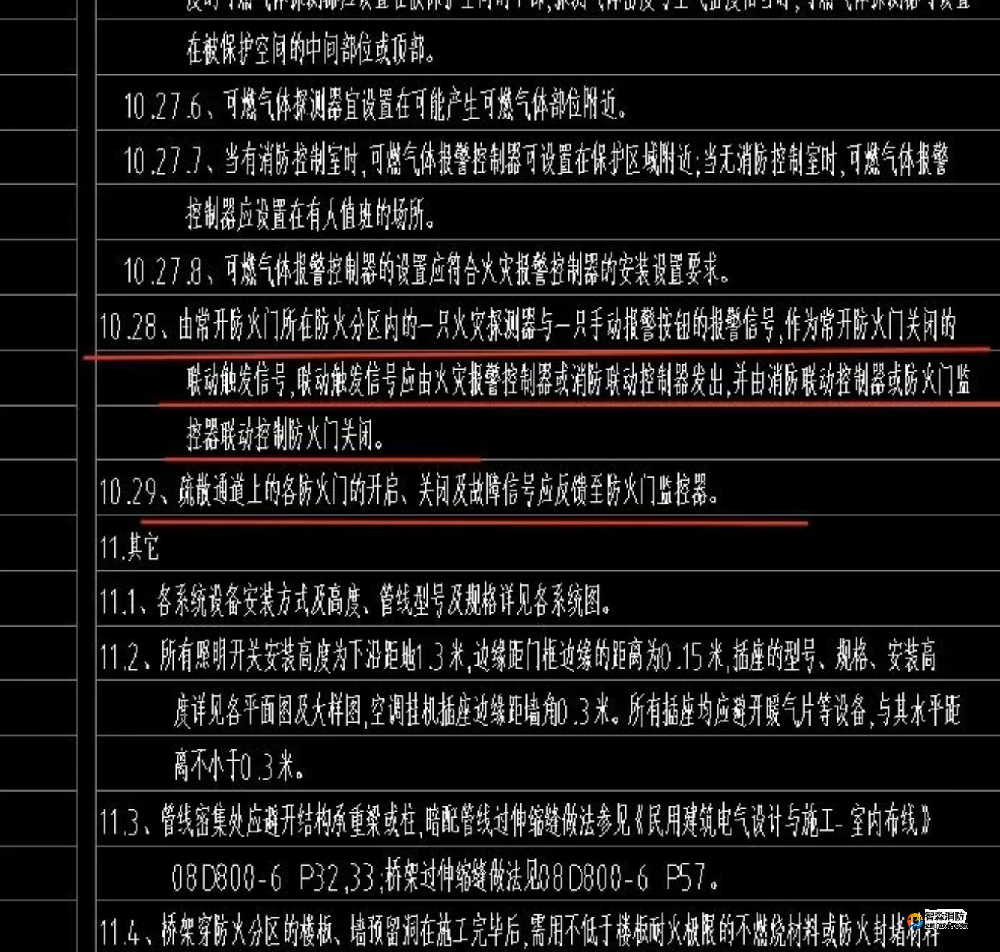

图纸设计说明这样说,由常开防火门所在防火分区内的一只火灾探测器与一只手动报警按钮信号,作为常开防火门关闭的联动触发信号,联动触发信号应由火灾报警控制器发出,并由消防联动控制器或防火门监控器联动控制防火门关闭。

疏散通道上的各防火门的开启、关闭及故障信号应反馈至防火门监控器。

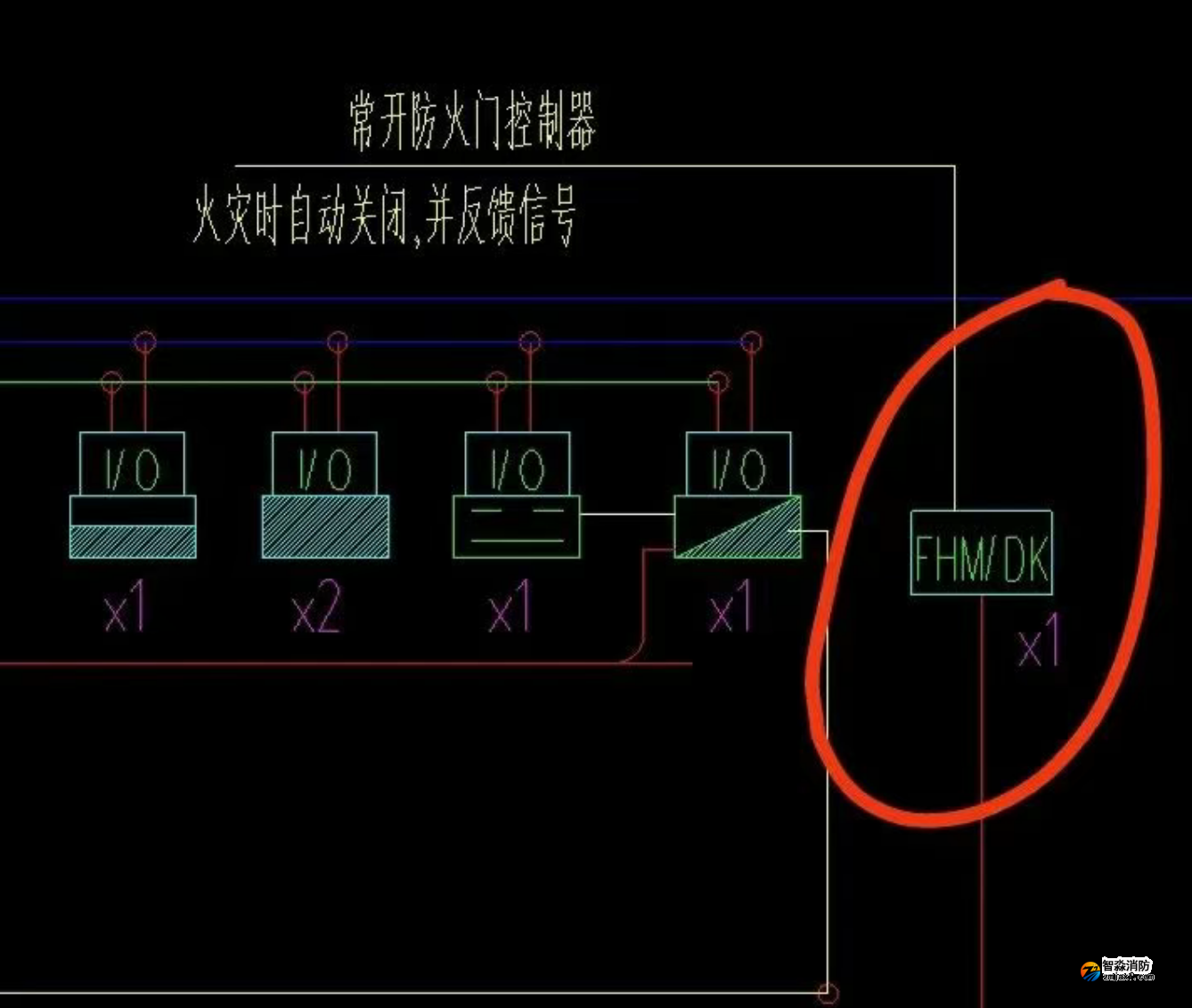

一、防火门监控系统图:

防火门监控系统图会在相关楼层设计防火门监控图标及数量,有的设计会出大样图,看图时要注意查看参照。

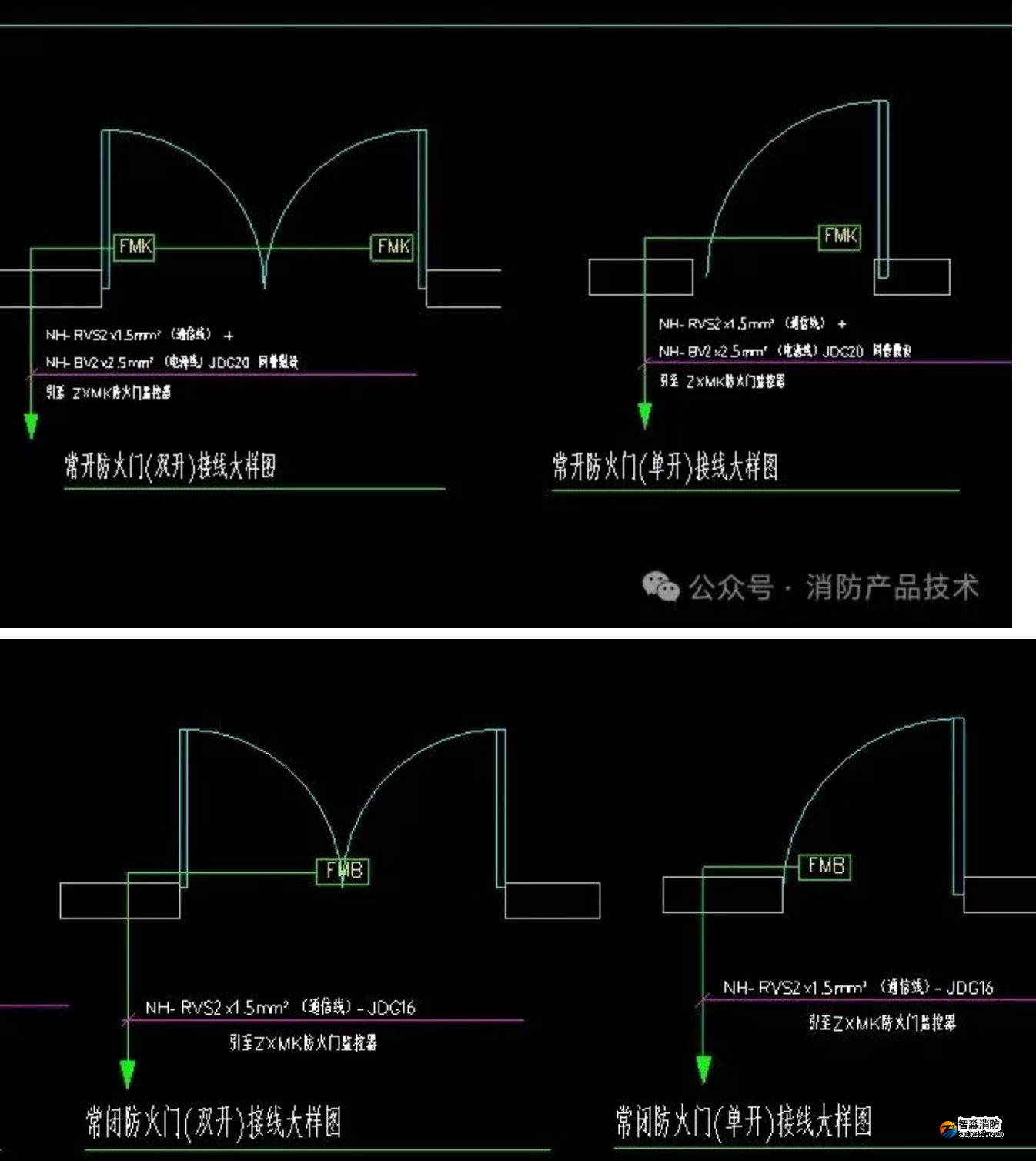

二、防火门监控大样图:

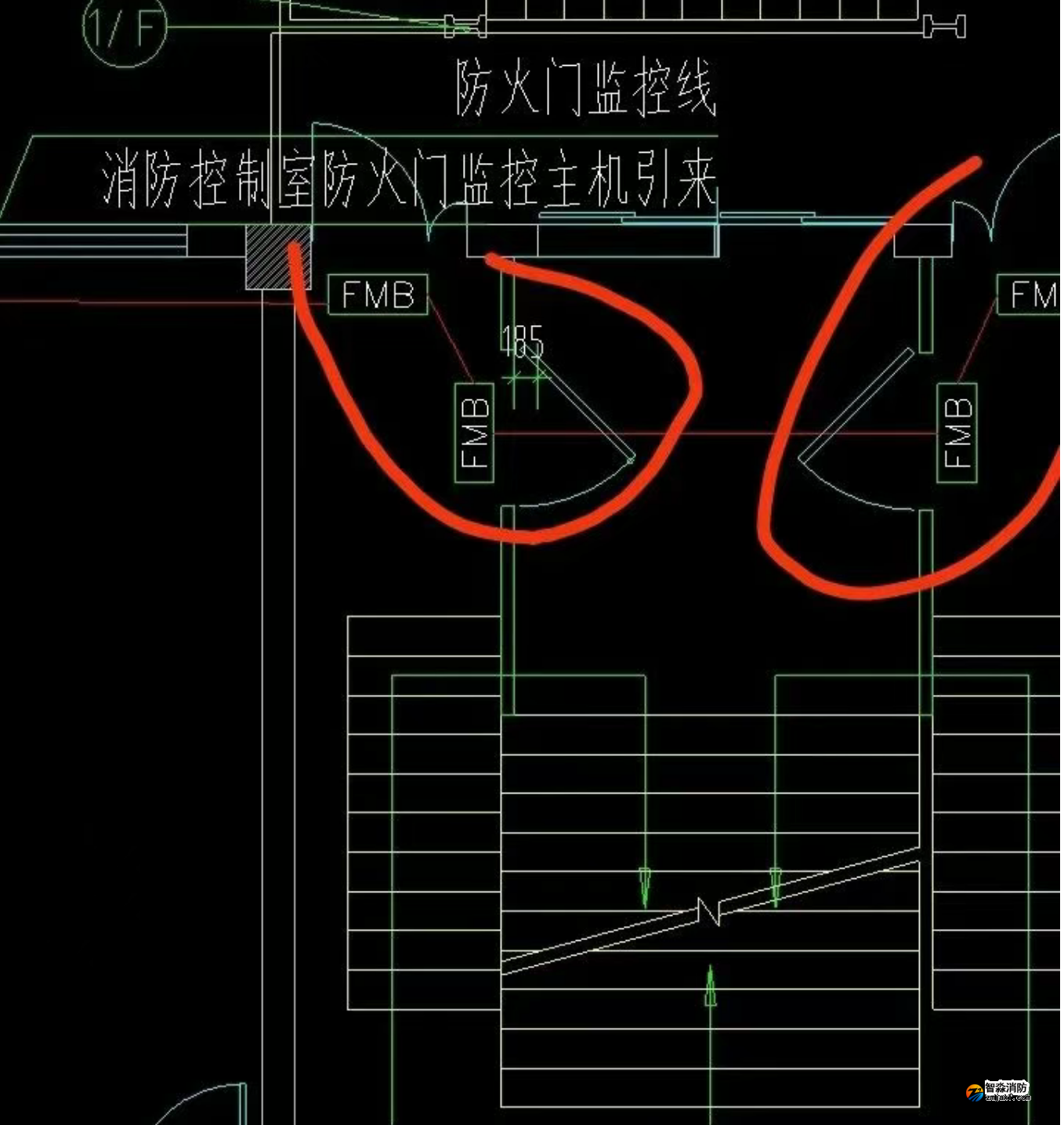

三、防火门监控平面图:

看防火门监控平面图的布管、穿线等可参照看消防电气图纸。

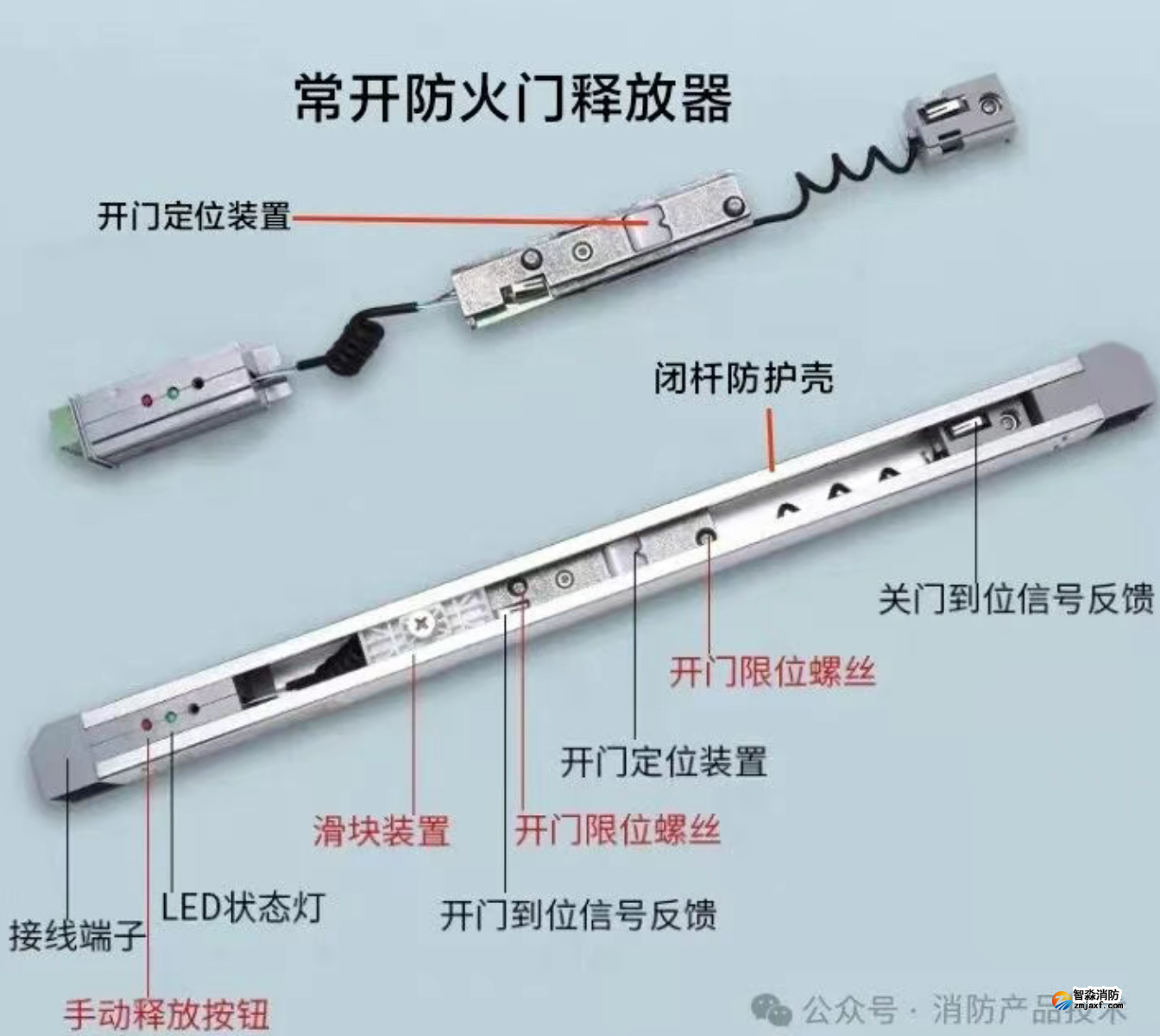

四、常开防火门监控释放器:

常开防火门释放器内部结构图如下

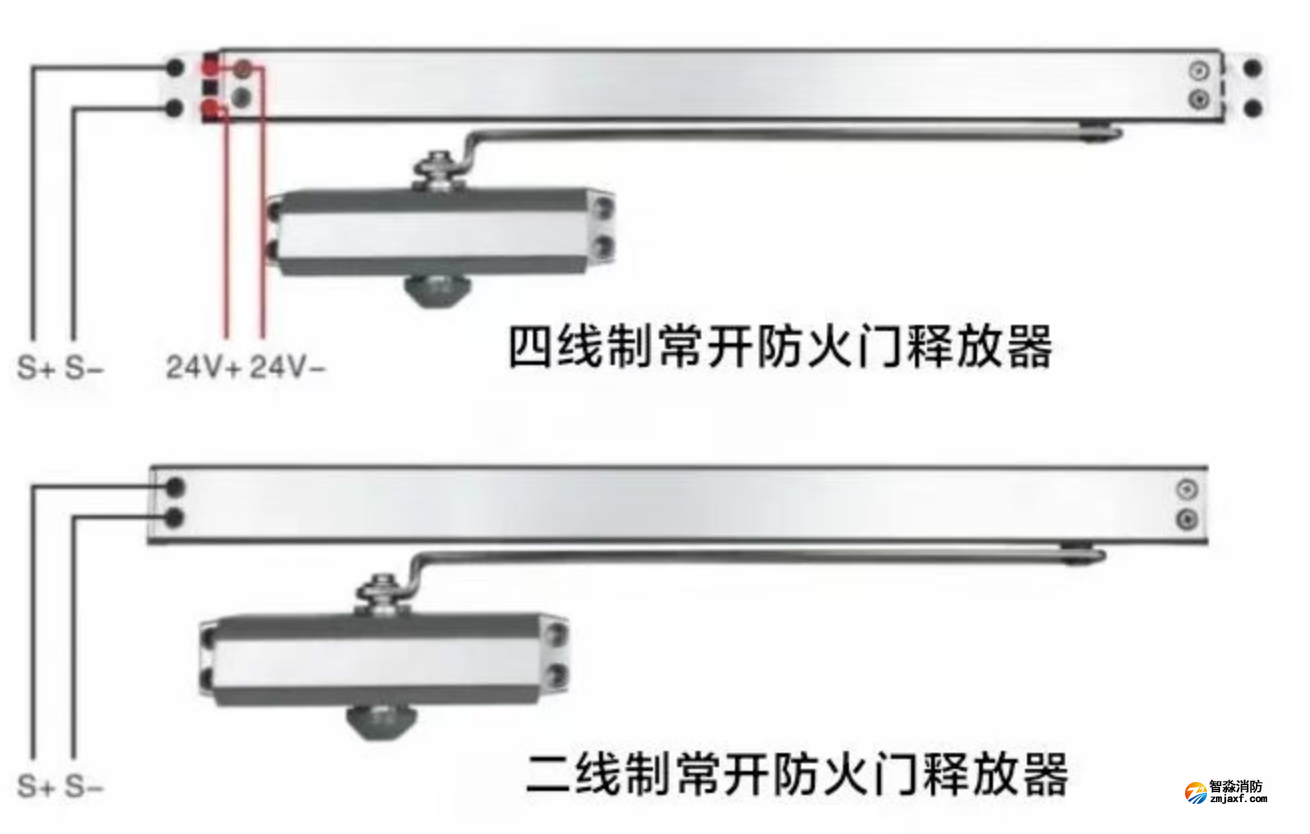

五、常开防火门释放器安装图:

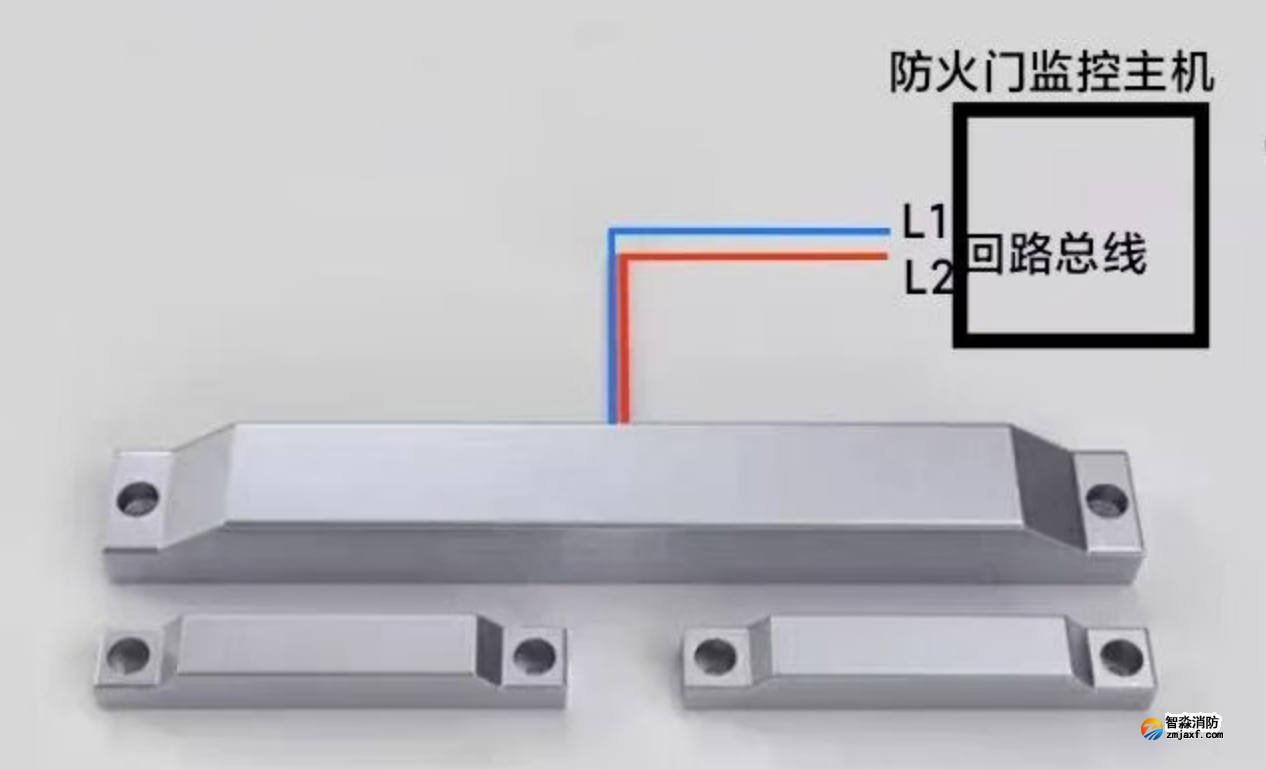

六、常闭防火门门磁开关:

常闭防火门门磁开关分:常开型、常闭型。

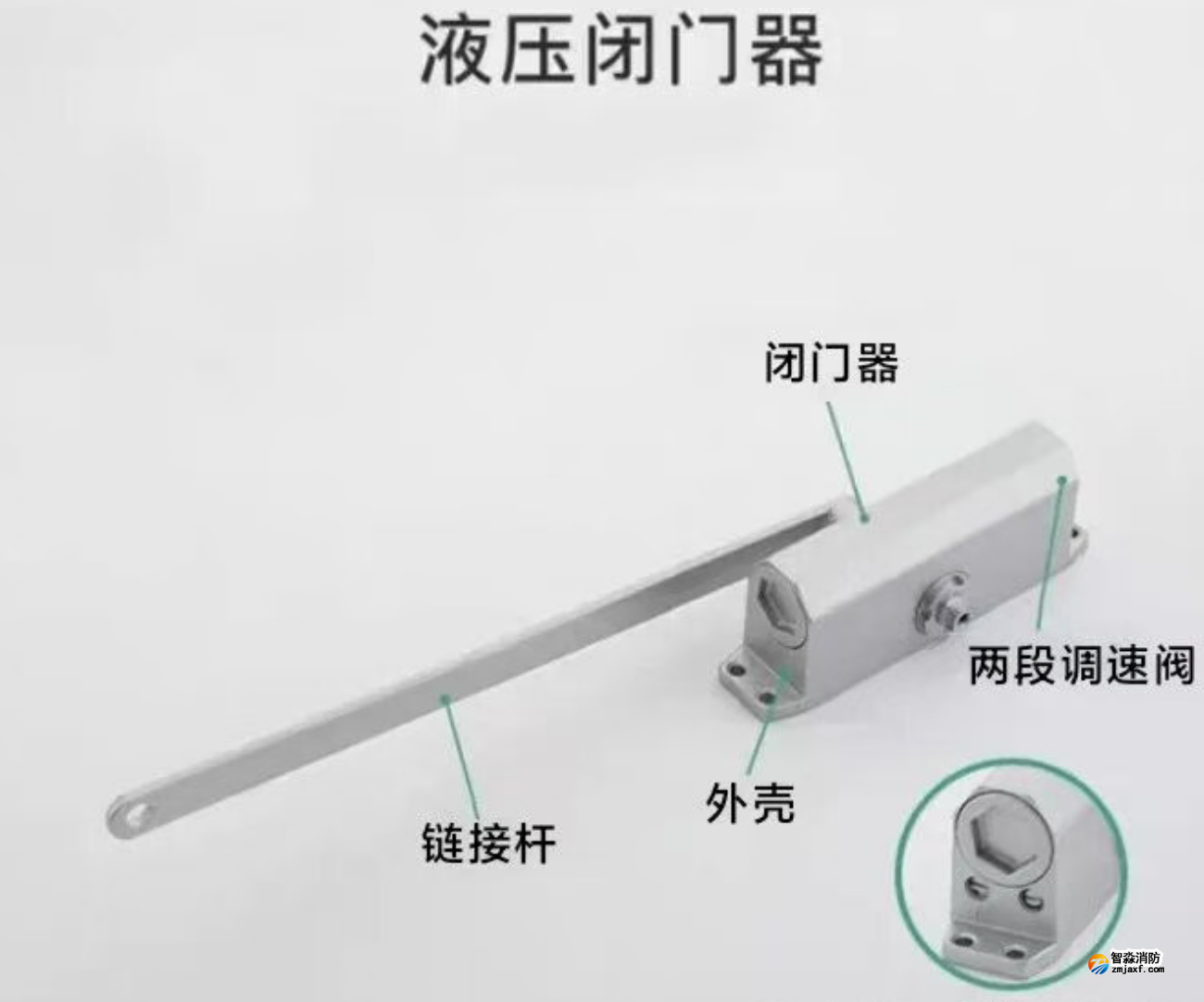

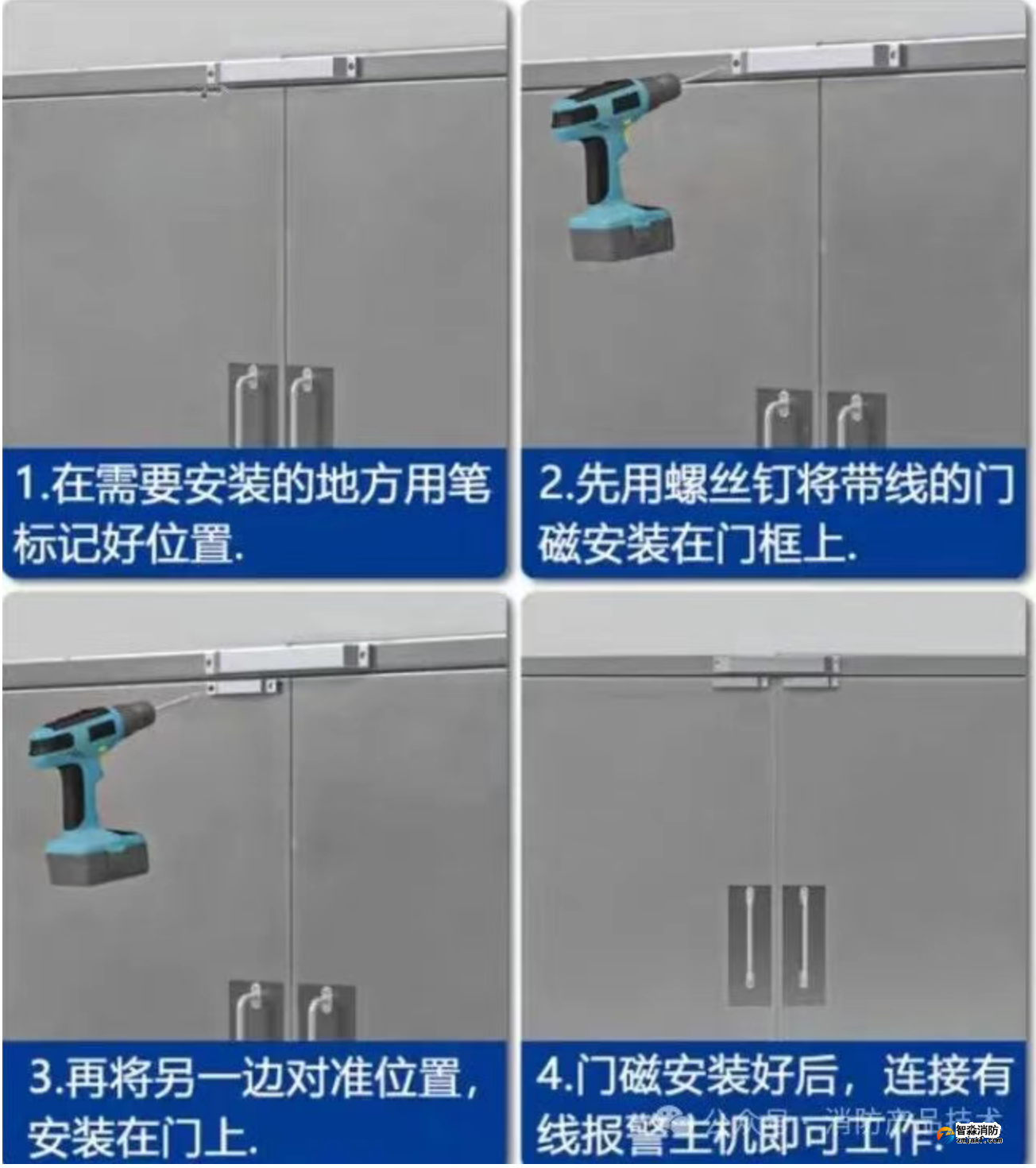

七、常闭防火门安装
