DH-GST-N3102系列是海湾用量最大的单回路组合式电气火灾监控探测器，集成1路剩余电流监测、1路接触式温度监测双检测通道，单台设备即可同时监测回路漏电与接线端子温升两大核心电气火灾隐患，广泛应用于楼层配电箱、末端动力柜、商铺分户配电箱等末端配电点位。本文围绕该探测器硬件结构、采样检测算法、自适应抗干扰技术、安装接线规范、配电箱内部布局工艺、验收测试要点展开深度讲解，对比分体式探测器施工繁琐、布线杂乱的缺陷，阐述一体化探测器在末端配电场景的施工优势，同时针对配电箱电磁干扰、柜体狭小安装空间两大现场难题给出解决方案，为配电末端消防设备施工验收提供技术标准。
1 产品概述及核心硬件结构
DH-GST-N3102为面板式一体化探测器，采用阻燃ABS工业外壳，防护等级IP30，适配配电柜室内干燥环境安装，设备无需外接供电，直接由系统两线总线取电。设备内置高精度漏电采样芯片、NTC数字测温芯片，支持自动识别外接互感器与温度传感器类型，无需人工拨码匹配传感设备，适配闭口圆孔、闭口方孔、开口式三类剩余电流互感器，覆盖100A-2000A全电流等级配电回路。

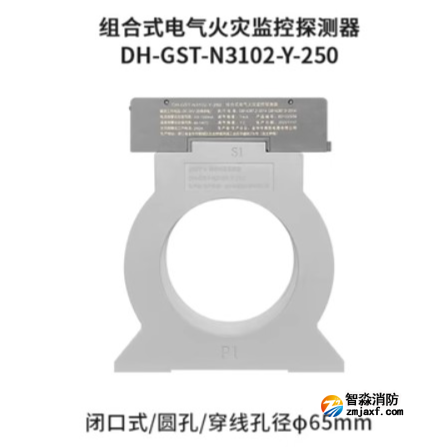

【配图3：N3102探测器面板尺寸图+配电箱内部安装实景图，标注总线接线端子、传感器接口、液晶显示屏、功能按键位置】
2 双通道同步检测核心技术原理
2.1 剩余电流采样检测原理
依据基尔霍夫电流定律，正常配电回路相线与中性线矢量和趋近于0，当线路绝缘破损漏电时，矢量和产生剩余泄漏电流。N3102探测器通过外接互感器采集回路矢量电流，内置自适应谐波过滤算法，自动滤除变频器、LED照明产生的高频谐波干扰，区分真实漏电电流与谐波杂波，将常规漏电误报率控制在1%以内。报警阈值200mA-1000mA连续可调，适配民用建筑常规配电回路国标报警要求。
2.2 触点温度监测原理
探测器外接DH-GST-N2103贴片式温度传感器，直接贴合配电柜断路器进线端、母排搭接点等高发热风险点位，实时采集接触点温度。区别于空气测温方式，直接接触式测温可提前捕捉接线松动导致的局部异常温升，温度监测范围45℃-140℃，精准覆盖线缆绝缘软化临界温度（70℃）、绝缘击穿危险温度（110℃）两个关键预警节点。
3 产品核心技术亮点
无极性两线总线设计：施工无需区分总线正负极，减少接线错误，适配电工常规施工习惯；
传感器断线自动监测：实时检测互感器、温度传感器线路短路、断路故障，故障即刻上传主机，杜绝设备失效盲区；
本地液晶实时显示：面板自带小尺寸液晶屏，现场无需借助主机，可直接查看实时漏电数值、实时温度数值，方便现场巡检；
双模式编码调试：支持电子编码器现场单点编码，也支持主机远程批量改码，适配批量调试与单点维修两种场景。
4 配电箱内部标准化安装工艺（现场重点规范）
4.1 互感器安装规范
配电回路相线、零线必须同时垂直穿过剩余电流互感器中心，PE保护地线严禁穿过互感器，否则会造成剩余电流采样永久偏差；母线大电流回路优先选用开口式互感器，无需断电穿线，适配老旧配电箱不停电改造场景；线缆穿过互感器后保持垂直，避免线缆贴近互感器内壁造成电磁采样干扰。
4.2 温度传感器安装规范
温度传感器必须通过耐高温扎带紧密捆绑在断路器进线端子，禁止悬空放置在柜体空气中；单台探测器仅支持1路温度监测，同一柜体多个发热点位需增加独立探测器，禁止传感器并联复用。
4.3 布线抗干扰规范
电气火灾总线线缆与配电动力线缆分开敷设，间距不小于20cm，禁止同管敷设；总线线缆选用RVSP2×1.5mm²屏蔽双绞线，屏蔽层单端接地，进一步抑制配电柜内部电磁干扰。
5 现场验收常见问题及整改方案
问题1：数值正常但频繁误报警，原因为动力线与总线同管干扰，整改：分开走线，增加屏蔽接地；问题2：温度数值始终偏低，原因为传感器未紧贴端子，整改：重新固定传感器，保证金属面完全贴合；问题3：主机无法读取设备数值，原因为地址编码重复，整改：重新单点编码，保证总线地址唯一。
