消防工程图纸怎么看入门

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

 很多刚入消防工程的人觉得消防图纸很复杂,很难懂,那是针对“小白”而言,其实想快速看懂消防工程图纸,首先要仔细看清楚总平面图,然后把图纸设计说明和图例浏览一遍,其中有各种符号标示需要熟记,然后再去看系统图,虽然相对比较难,但只要你多花点时间就没问题,自然而然就能看下去了,当然,看消防图纸也是有方法的,下面详解!

消防图纸识图方法

  (1)消防图纸分:消防水、消防电、还有气体消防;

  (2)不管是什么,任何一份图纸,都要先看设计说明、图例;

  (3)设计说明是图纸的提纲,读懂它能把握设计意图、内容等;

  (4)不同的设计可能图例不一样;

  (5)然后是系统图他是一本书的目录,读懂它就知道他整个系统的工作状态及连接方式;

  (6)最后才是平面图,他事实是对系统图的进一步细化,表明设备的安装方式、位置及连接方式等;

  (7)注意:读图时平面图与系统图要进行对照,用以将整个系统联系起来。

看消防图纸,如何能一眼秒懂?

  读图次序:总平面图(分清各建筑)——图纸设计说明和图例——系统图——消防平面图

  消防工程图纸一般分给排水(自动喷淋、消火栓、气体灭火)和电气(火灾自动报警),有的建设方也会让消防公司来做防排烟部分,消防预算根据专业分类,特定的设备安装费用在消防安装定额里都能找到。

  (1)比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等,其它通用部分就套相应专业定额,

  (2)比如消火栓管道安装套给排水管道定额,泵房的管道安装套工业管道定额,消防泵的安装套机械设备安装定额,阀门法兰安装套工业管道定额,报警部分的线管安装套电气安装定额等等。

  (3)材料的算法:设备数量按图数就行了,管道,线管也要靠自己来完善。

如何读懂消防图纸中电气线路

  根据系统图结合平面图来每层管线走向,一般先找到进水点,再按系统管线的布置来找每一层平面图的具体位置。一般系统图只是为了表示管线连接方式和规格,平面图电气的回路需要看线的标识,如某消防广播总线标识为采用2xZRBV-1.5mm2线,表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线(ZRBV)。由两根线组成回路,在系统图上只画一根线表示,计算线长度时,要以两根算。而消防电话总线采用ZRRVVP-2x1.0mm2线,表示一根阻燃屏蔽双绞线电缆,面积为2*1平方,在系统图上示意也是一根线表示,计算长度时,按一根计。

  一般线缆字母前面的数字表示根数,后面的表示一根线缆由几芯组成,如上面的2*1mm2,表示由两芯1mm2导线组成一根线缆。电缆的符号标识还有很多,如,(ZR阻燃),(NH耐火),(WDZ低烟无卤)等,不同标识价格不同,作用也不同,楼主最好查一些这些专业方面的书,弄清电缆的标识意义,这样看图纸才不会搞错。点这免费下载水电图集规范

  在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思?

  在消防图纸中,XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、NL代表空调凝结水立管。

  例如:XL-1、XL-2、XL-3是指第几条的意思。

  例如:XL代表的意思是X代表消防,L代表立管,以此类推WL,W代表污水,L代表立管,假如图纸上标识着XL-45标识编号45的消防立管。

另外图例也很重要,消防工程基本图形符号

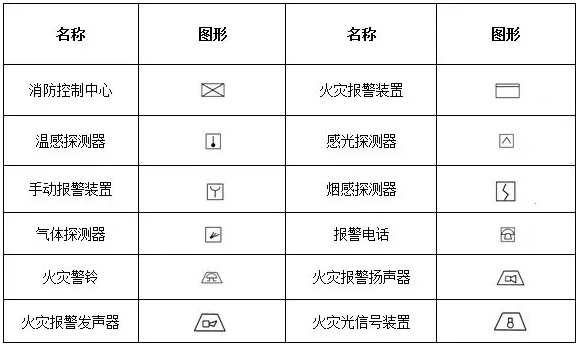

消防工程自动报警设备符号

消防工程自动报警设备符号

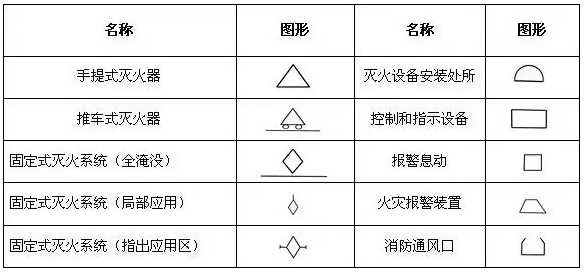

消防工程基本图形符号

消防工程基本图形符号

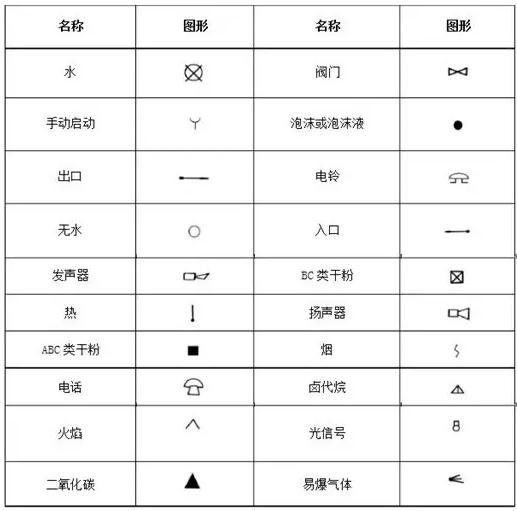

消防工程辅助符号

消防工程辅助符号

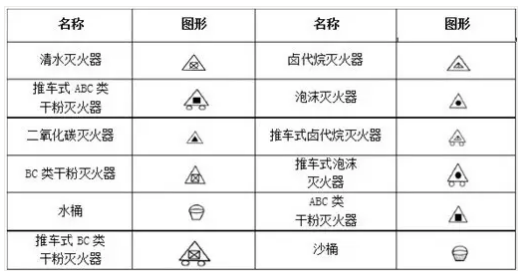

消防工程灭火器符号

消防工程灭火器符号

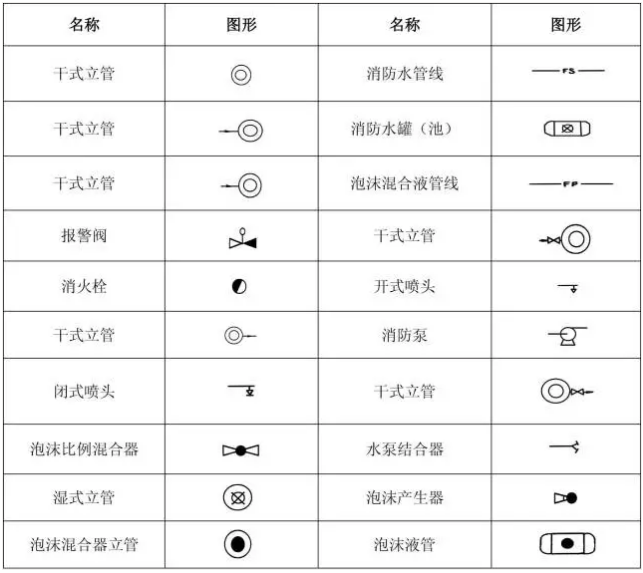

消防管路及配件符号

消防管路及配件符号

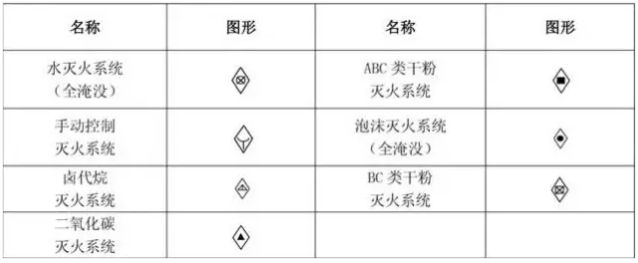

消防工程固定灭火器系统符号

消防工程固定灭火器系统符号

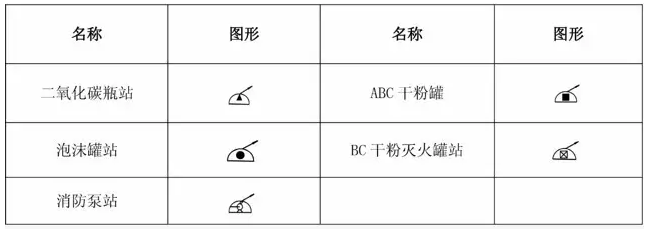

消防工程灭火设备安装处符号

消防工程灭火设备安装处符号
