讲一讲防排烟系统的组成及排烟系统

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

防排烟系统

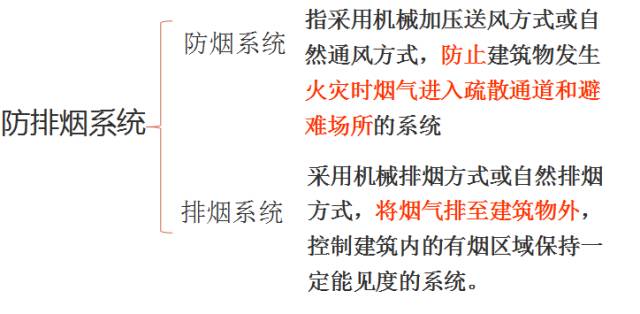

防排烟系统是指建筑内的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。



  • 防烟系统是指采用机械加压送风方式或自然通风方式,防止烟气进入疏散通道等区域的系统。

  • 排烟系统是指采用机械排烟方式或自然排烟方式,将烟气排至建筑物外的系统。

  • 机械加压送风系统是指对建筑的楼梯间、前室及其它需要被保护区域采用机械送风,使该区域形成正压,防止烟气进入的系统。

  • 机械排烟系统是指采用排烟风机将烟气排至建筑物外的系统。

  • 防排烟系统的三方面作用

  1. 为安全疏散创造有利条件;

  2. 为消防扑救创造有利条件;

  3. 控制火势蔓延。

系统的组成及工作原理





排烟系统





机械排烟作用:

机械排烟方式一般都是利用排风机把着火区域中产生的高温烟气通过排烟口强制排至室外。机械排烟的根本作用在于能及时而有效地排除着火层或着火区域的烟气,为受灾人员的疏散和物资财产的转移在时间上和空间上创造条件 。据有关资料介绍,一个设计优良的机械排烟系统在火灾中能排出80%的热量,使火灾温度大大降低,因此对人员安全疏散和灭火起到重要作用.

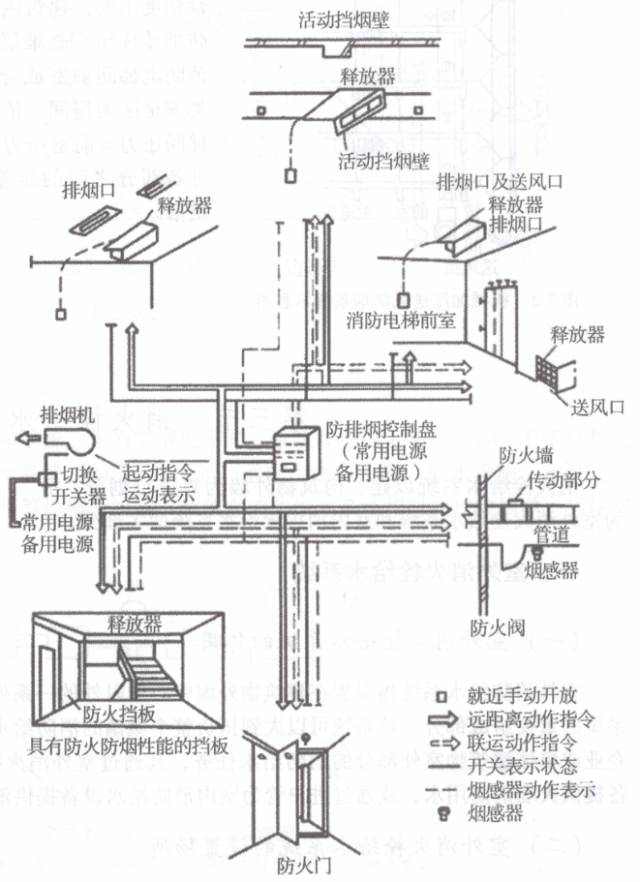

机械排烟系统的组成及工作原理

1.组成:机械排烟系统是由挡烟垂壁(活动式或固定式挡烟垂壁,或挡烟隔墙、挡烟梁)、排烟口(或带有排烟阀的排烟口)排烟防火阀排烟道排烟风机排烟出口组成。

2、原理:火灾——手动控制或感烟探测器——控制器主机——开启档烟垂壁、排烟口、排烟防火阀——关闭空调、送风管内的防火调节阀——排烟机排烟至室外.

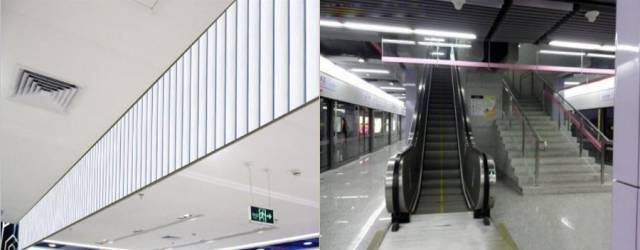

挡烟垂壁

挡烟垂壁:有固定式和活动式,宽度不小于500mm,高度不小于500mm的梁也可以当作挡烟垂壁。

防火阀和排烟防火阀

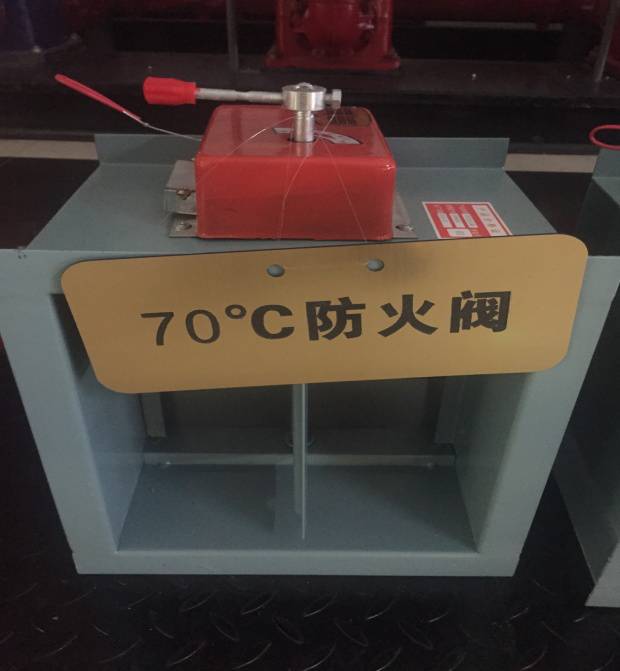

70°防火阀用于通风、空调系统送、回风管道上(公共建筑内厨房的排油烟管道设置150°防火阀)

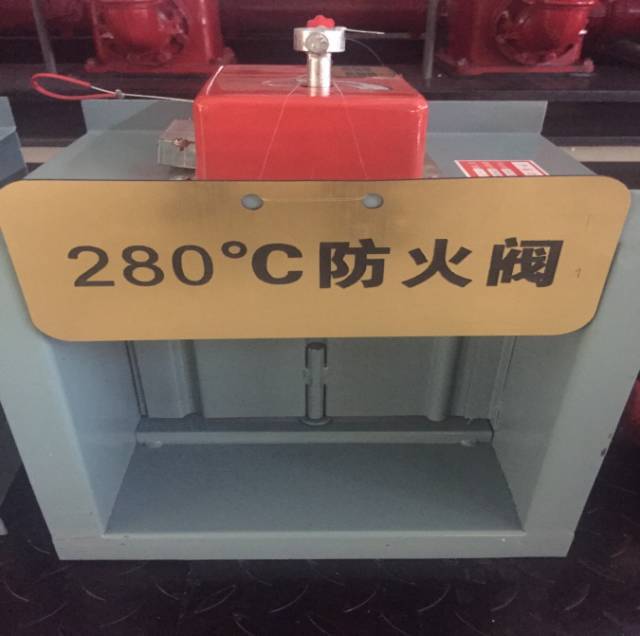

280°排烟防火阀用于机械排烟系统的管道上

排烟风机和加压送风机

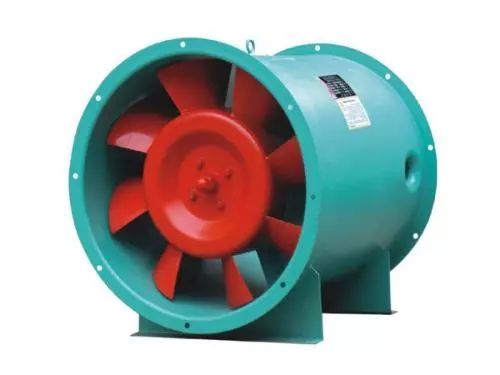

轴流式风机

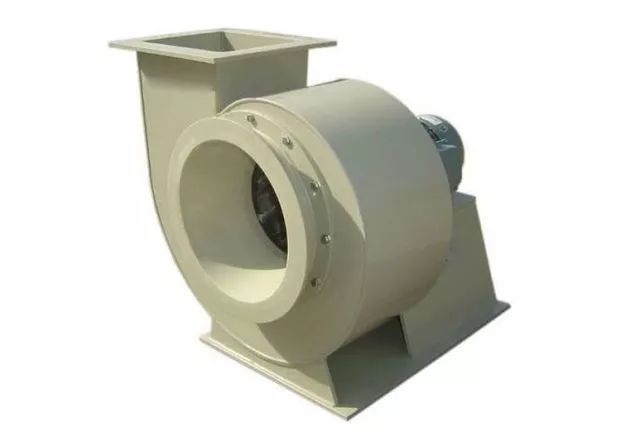

离心式风机
