防火阀是用来阻断来自火灾区的烟气及火焰通过，并在一定时间内能满足耐火稳定性和耐火完整性要求的阀门。为了将火灾引起的损失减少到最小程度，就必须采取有效的防火、防排烟措施，以控制火势蔓延，而防火阀在通风、空调及防排烟系统中的合理设置，则起到了重要的作用。

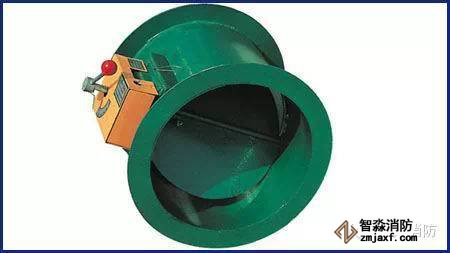

　　3.1 防火阀

　　安装在通风空调系统风管内，防止火势沿风管蔓延

　　3.1.170℃自动关闭，风机停机FD

　　3.1.2手动关闭，风机停机

　　3.1.3输出关闭电讯号

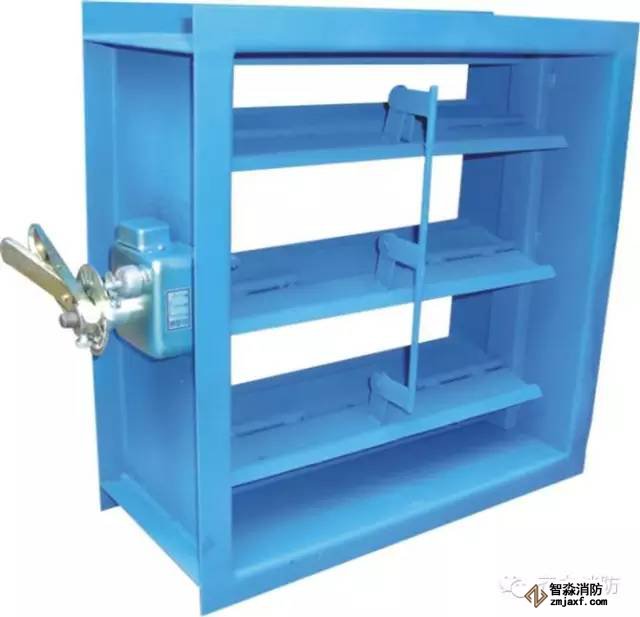

　　3.2防火调节阀

　　安装在通风空调系统风管内，防止火势沿风管蔓延

　　3.2.170℃自动关闭，风机停机FVD

　　3.2.2手动关闭，风机停机

　　3.2.3阀门在0°~90°内五档调节风量

　　3.2.4输出关闭电讯号

　　3.3防烟防火调节阀

　　安装在有防烟防火要求的通风空调系统管道上

　　3.3.1靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调系统风机停机SFVD

　　3.3.270℃自动关闭（防火），风机停机

　　3.3.3手动关闭，风机停机

　　3.3.4阀门在0°~90°内五档调节风量

　　3.3.5输出阀门关闭电讯号

　　3.4 远距离防烟防火调节阀

　　安装在有防烟防火要求的通风空调系统管道上,在较复杂地形，且又需经常调节的地方比较适用

　　 3.4.1.靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调

　　统风机停机BSFVD

　　3.4.2.70℃自动关闭（防火），风机停机

　　3.4.3. 远距离手动关闭，风机停机

　　3.4.4.阀门在0°~90°内五档调节风量

　　3.4.5.输出阀门关闭电讯号

　　3.5排烟防火阀

　　安装在有排烟、防火要求的排烟系统管道上及排烟风机吸入口处管道上

　　3.5.1.电讯号DC24V开启，排烟风机同时启动SFD

　　3.5.2.温度熔断器在280℃时熔断，使阀门关闭，排烟风机同时停机

　　3.5.3.手动开启，排烟风机同时启动

　　3.5.4.阀门开启后，输出开启电讯号注：字母含义：S―电磁铁控制 F―温度熔断器控制 V―风量调节 D―手动操作及复位 B―远距离控制

　　所谓远距离控制是将操作装置安装在距阀体6m以内的任何部位并通过控制缆绳来控制阀体，其余操作装置均安装在阀体上，实行就地操作。

　　4.1 通风空调系统中防火阀的设置与选用

　　4.1.1 《高层民用建筑设计防火规范》GB50045-95(2001年版)及《建筑设计防火规范》GBJ16-87(2001年版)对防火阀的设置均有要求，总结起来，有以下几条：

　　(1) 风管穿越防火分区处；

　　(2) 穿越通风、空调机房及重要的或火灾危险性大的房间隔墙和楼板处；

　　(3) 垂直风管与每层水平风管交接处的水平管段上应设防火阀，但多层建筑的每个防火分区其通风、空调系统均独立设置时，则该防火分区内的水平风管与垂直总管的交接处可不设防火阀；

　　(4) 穿越变形缝处的两侧风管上各设一个。

　　上述部位的防火阀,平时常开，当火灾中其温度达到70℃时，则自动关闭。防火阀应靠近防火分隔处设置，且应单独设支、吊架。当防火阀暗装时，应在安装部位设置检修口。

　　4.1.2 厨房、浴室、厕所等的垂直排风管道，当没有采取防止回流的措施时，则必须在支管上设置防火阀。公共建筑厨房，由于油烟温度较高，为防止防火阀产生误动作，在排油烟管道与垂直风道交接处，应设置150℃熔断的防火阀。

　　4.1.3 空调集中新风系统设计中防火阀的设置

　　新风系统形式通常有分层设置水平式新风系统和垂直式新风系统。

　　(1) 分层设置水平式新风系统

　　新风系统按楼层分别设置。新风吸入方式有两种，一种是新风通过从外墙上开洞从室外吸取；另一种是设一总新风竖风道，各层新风机组从竖风道取风。前一种取新风方式，不需在新风机组入口处设防火阀，后者集中取新风，对于高层建筑，总新风竖风道要跨越防火分区，每层新风机组的吸入口风管上应设70℃熔断的防火阀。

　　(2) 垂直式新风系统

　　垂直式新风系统是室外空气经过新风机组处理后，通过竖风道送至空调房间，一般新风机组设在屋顶。对于建筑层高较低，水平敷设新风管有困难的情况下比较适用。对于高层建筑，竖风道要跨越防火分区，送风口要求设置70℃熔断的防火阀。

　　4.1.4 通风、空调系统横向应按每个防火分区设置，竖向布置不宜超过5层；当管道设有防止回流设施或设有防火阀，且各层设有自动喷水灭火系统时，其竖向连接的层数可不受此限制。

　　4.1.5 当设置防火阀的部位有风量调节要求，可设防火调节阀。

　　4.2 防排烟系统中防火阀的设置与选用

　　4.2.1 在排烟风机的入口总管上应设置当烟气温度超过280℃时能自动关闭的排烟防火阀，且应与排烟风机连锁，当排烟防火阀关闭时，风机停止运转。排烟风机应保证在280℃时能连续工作30min。需要说明的是，排烟防火阀设置在排烟风机前、后，要依具体情况灵活确定。以地下室排烟系统为例：

　　(1) 当地下室仅为一层，且排烟经竖风道排至室外时，排烟防火阀宜设置在排烟风机入口总管上；

　　(2) 当地下室层数在二层及二层以上，各层共用一排烟竖井时，则每层排烟防火阀应设置在排烟风机出口总管上，即紧靠排烟竖井一侧设置。

　　4.2.2 不论是竖向布置的走道排烟系统还是水平式布置的房间排烟系统，均应在排烟支管与竖风道连接处设置280℃时能自动关闭的排烟防火阀。

　　4.2.3 机械排烟系统横向宜按防火分区设置，每层水平风管不宜穿越防火分区，但一些工程的某些楼层面积较大，按防火分区设排烟系统有困难，必须穿越时，应在穿越处设280℃时能自动关闭的排烟防火阀。

　　 (1) 当设常闭的排烟口时，排烟支管上设常开的排烟防火阀；

　　(2) 当设普通常开型风口时，排烟支管上设常闭的排烟防火阀；

　　(3) 当设常闭型专用防火排烟口时，则排烟支管上不设排烟防火阀

　　4.2.4 设置机械排烟的地下室应考虑进风设施，当采用机械进风系统时，应在风机入口管道上设置70℃熔断的防火阀。

　　4.2.5 对于机械加压送风系统，可在加压送风机入口管道上设置70℃熔断的防火阀，以防止新风入口受火、烟威胁，将烟气输送至楼层内。

　　通风空调系统及防排烟系统设计中，应因地制宜合理设置和选用防火阀。
