海湾JB-QG-GST5000H 火灾报警控制器(高能消防主机)结构及配置说明

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

海湾JB-QG-GST5000H 火灾报警控制器(高能消防主机)结构及配置说明

海湾JB-QG-GST5000H 火灾报警控制器(高能消防主机)

1.海湾JB-QG-GST5000H 火灾报警控制器结构

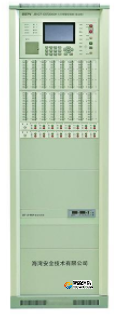

控制器外观示意图如图 2-4 所示。

海湾JB-QG-GST5000H 火灾报警控制器(高能消防主机)结构及配置说明

2.海湾JB-QT-GST5000H 火灾报警控制器结构

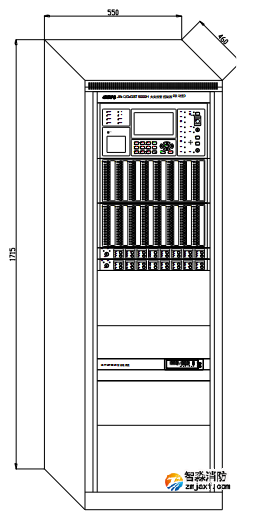

控制器外观示意图如图 2-5 所示。


3.海湾JB-QG/QT-GST5000/9000H火灾报警控制器内部结构布局

机箱内部线路板布局如图 2-8 所示。

① 管理板:只能放在第一卡槽,不得与其他卡互换位置。

② 回路板、通讯板(GST-NNET-02H 联网接口卡、GST- INET-10-5000H-CAN 联网接口卡、GSTINET-10-5000H-FIB 联网接口卡、GST-DGNK5000H 多接口卡)可任意插接不限顺序。除第一卡槽外,其余卡槽可以互插。

 ③ 机箱封板:当卡槽不使用时,安装机箱封板。

④ 直控盘输出板:每块直控盘面板对应一块直控盘输出板,每块输出板 8 路输出。

⑤ AC-DC 电源模块

⑥ 空开

⑦ 对外输出端子

⑧ 转接板

⑨ 蓄电池

4. 海湾JB-QT-GST5000H 火灾报警控制器按键及面板设置说明

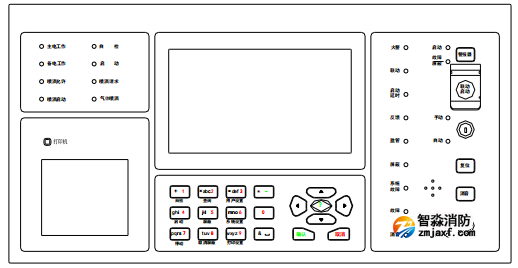

主控面板包括液晶屏、指示灯区、键盘区及打印机四部分(如图 2-9)。


5.指示灯说明:

 主电工作:绿色,当控制器由 AC220V 电源供电工作时,此灯点亮。

 备电工作:绿色,当控制器由备电供电工作时,此灯点亮。

 自检:黄色,当系统中有设备处于自检状态时,此灯点亮。

 启动:红色,当控制器发出启动命令后,此灯常亮;当发出启动命令后在 10 秒内未收

到要求的反馈信号,该灯闪亮;复位控制器后,此灯熄灭。

 喷洒启动:红色,此灯亮表示控制器已向气体灭火设备发出启动命令。

 喷洒请求:红色,当系统中有气体灭火设备处于延时启动阶段时,此灯点亮,当控制器向气体灭火设备发出启动命令后,此灯熄灭。

 喷洒允许:绿色,此灯亮表示控制器处于喷洒允许状态,气体灭火设备可以被手动启动或自动联动;此灯熄灭表示控制器处于喷洒禁止状态,气体灭火设备不能被手动启动或自动联动。  气体喷洒:红色,此灯亮表示控制器接收到气体灭火设备反馈信号。

 火警:红色,此灯亮表示控制器检测到外接探测器或手动报警按钮处于火警状态,具体信息见液晶显示。火警排除后复位控制器,此灯熄灭。

 联动:红色,此灯亮表示控制器处于联动状态中。  启动延时:红色,此灯亮表示系统中存在延时启动的设备;延时结束或复位控制器后,此灯熄灭。

 反馈:红色,此灯亮表示控制器接收到外接设备的反馈信息;反馈全部恢复或复位控制器后,此灯熄灭。

 监管:红色,此灯亮表示控制器检测到了外部设备的监管信号,系统处于监管状态。复位控制器后此灯熄灭。

 屏蔽:黄色,当外部设备(探测器、模块或火灾显示盘、本机警报器)发生故障时,可将它屏蔽掉,待修理或更换后,再利用取消屏蔽功能将设备恢复。有屏蔽设备存在时此灯亮。

 系统故障:黄色,当系统存储器发生故障或系统程序无法正常运行时,此灯点亮,以提示用户立即对控制器进行修复。

 故障:黄色,此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障,或控制器本身出现故障;故障全部排除或复位控制器后,此灯熄灭。

 消音:绿色,此灯亮表示控制器处于静音状态时,有新的故障或火警后,此灯熄灭,并重新发出声响。

 警报器启动:红色,当控制器发出声光警报启动信号后,指示灯点亮,当接收到警报器反馈信号后,指示灯常亮,否则闪亮。

 警报器故障/屏蔽:黄色,当系统中有声光警报器处于故障状态时,此灯闪亮。当系统中有声光警报器处于屏蔽状态时,此灯常亮。

 手动/自动:绿色,此灯处于手动常亮表示此系统处于自动禁止状态;此灯处于自动常亮表示此系统处于自动允许状态。

 检查:绿色,此灯亮表示控制器处于检查状态。同时界面显示控制器信息。

按键说明:

按照控制器各按键的功能来划分,可以分为信息查询类按键、特殊功能类按键、设置功能类按键、字符键和操作键。

 查询按键:可对控制器进行系统设备、历史记录等信息的查看。  特殊功能类按键:指用户操作控制器时,完成相应的命令,改变系统状态的按键,包括:“复位”、“消音”、“警报器”、“联动启动”、“自检”、“启动”与“停动”、“屏蔽”与“取

消屏蔽”。

 设置类按键:指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键,包括:“用户设置”、“系统设置”、“打印设置”。  字符键:指用户输入数据用的数字或字符键(以及各种组合键),包括:“空格”、数字键(0~9)、“*”、“&”、“+”、“×”、“=”,数字键同时为菜单操作时快速进入菜单的快捷键。

 操作键:指用户进行各种操作时均可能用到的按键,包括:10.png“确认”、“取消”。

6.智能手动消防启动盘结构说明

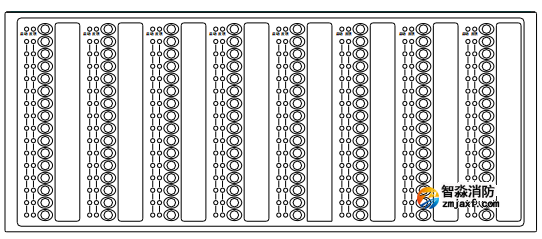

控制器的智能手动消防启动盘(以下简称手动盘)的外观示意图如图 2-10:每块手动盘有128 个单元,每一单元均有一个按键、两个指示灯和一个标签。其中,按键为启/停控制键,如按下某一单元的控制键,则该单元的启动灯亮(红色),并有控制命令发出,如被控设备响应,则反馈灯亮(红色)。用户可将各按键所对应的设备名称书写在设备标签上面,然后与膜片一同固定在手动盘上。

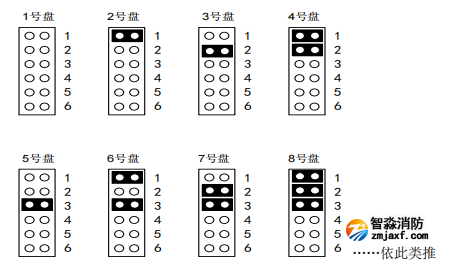

      每一块手动盘都有一个唯一的编号,也就是说,一台控制器不能出现编码相同的两块手动盘。图 2-11 说明手动盘编号的设置:

手动盘的编号是六位二进制编码方式,按照编号从小到大的顺序在每块手动盘的 X1 插针上,插上相应的插针。


7.直接控制盘结构说明

直接控制盘(以下简称直控盘)结构如图 2-12 所示,每路直控键都包含 2 个按键、3 个指示灯以及标记启动设备位置信息的标签。



直控盘部分说明详见《第四部分配接直控盘》。

8.海湾JB-QG/QT-GST5000/9000H 控制器母板说明

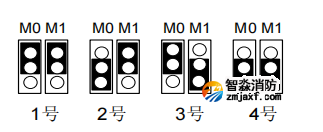

JB-QG/QT-GST5000/9000H 控制器通过对插针 M0,M1 对母板进行编号,方式如下如图 2- 13:
