海湾JB-QT-GST5000H火灾报警控制器智能手动消防启动盘结构说明

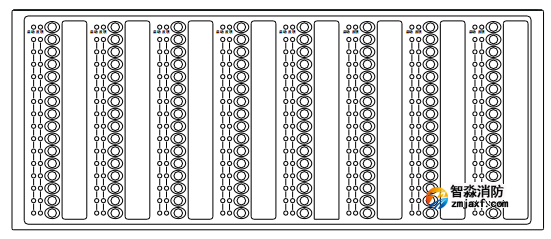

       海湾JB-QT-GST5000H火灾报警控制器的智能手动消防启动盘（以下简称手动盘）的外观示意图如图一所示：每块手动盘有128 个单元，每一单元均有一个按键、两个指示灯和一个标签。其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮（红色），并有控制命令发出，如被控设备响应，则反馈灯亮（红色）。用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。

图一

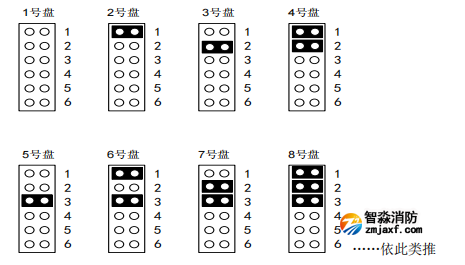

每一块手动盘都有一个唯一的编号，也就是说，一台控制器不能出现编码相同的两块手动盘。图二 说明手动盘编号的设置：

手动盘的编号是六位二进制编码方式，按照编号从小到大的顺序在每块手动盘的 X1 插针上，插上相应的插针。

图二
