海湾GST-LD-KZ014 直接控制盘接线安装技术

2.2.1 特点

GST-LD-KZ014 直接控制盘是专为消防控制系统中的重要设备：消防泵、排烟机、送风机等实施可

靠控制而设计的。本控制盘为全模具化结构，可与 JB-QB-GST500、JB-QG/QT-GST5000、JB-QG/QTGST9000 火灾报警控制器/消防联动控制器配合使用，且可据实际工程需要灵活配置控制点数，组成

专用直接控制盘。

直接控制盘设有手动输出控制和自动联动功能，在手动状态下，可利用控制盘上的按键完成对现

场设备的手动控制；若需实施自动控制，必须将控制盘与火灾报警控制器连接，并由控制器按现场

编制的逻辑联动公式指挥控制盘对外控设备进行自动联动控制。

控制盘每路为 3 线，与单控设备之间为 3 线连接，与启、停双控设备之间为 6 线连接，实现 DC24V

有源输出和无源触点输入。输入、输出端具有短路、断路检测功能，每路采用单独的指示灯指示启

动、反馈和故障状态，符合 GB 16806 的要求。

2.2.2 主要技术指标

（1） 控制盘容量：每块控制盘最多 14 路输出

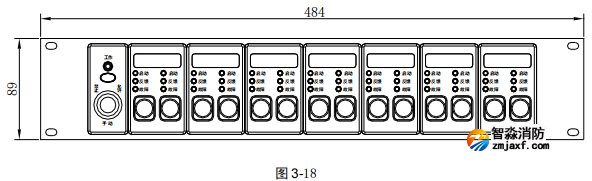

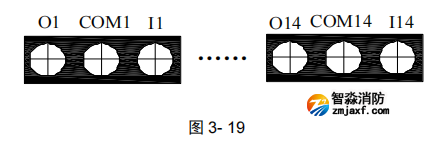

（2） 线制：本控制盘每路与被控设备之间采用 3 线连接，（启、停双控设备需 2 路控制，共 6 线连接）

其中：

O：直接控制输出线；

COM：直接控制输出与反馈输入的公共线；

I：反馈输入线。

O、COM：组成直接控制输出端，线路末端通过 ZD-01 终端器与负载连接，O 为输出端正极，COM

为输出端负极，启动后 O 与 COM 之间输出 DC24V。

I、COM：组成反馈输入端，接无源触点； I 与 COM 之间应在线路末端并联 4.7kΩ 终端电阻。

布线要求：接线宜采用 BV 铜芯导线，1.0mm2≤导线截面≤1.5mm2。

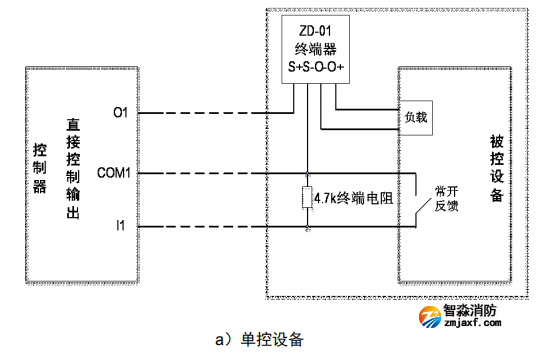

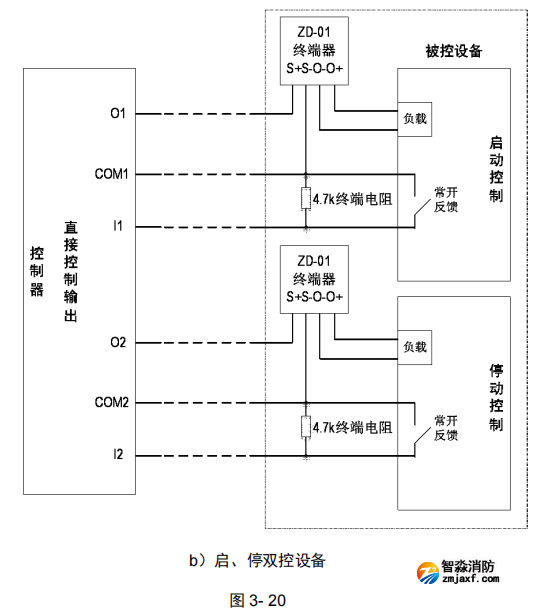

直接控制输出与外部被控设备连接如图 3-20 所示：

注意：

1、ZD-01 终端器和 4.7k 终端电阻应安装于线路末端（远离控制器端）

2、由于直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时，二

者不能直接并联使用，直接控制输出端需要增加继电器，以免影响检线。

2.2.5 输出容量计算

直接控制输出采用 DC24V 有源输出方式，可采用 D02 主输出或外部 DC24V 供电。启动状态

下，每路输出的最大带载能力按下述公式计算，但最大不能超过 1A。

Imax = 2.5/(ρ•L/S)

其中：

Imax：为最大输出容量，单位 A；

ρ：电阻率，单位 Ω•mm2/m，常温下，铜线的电阻率取 0.018Ω•mm2/m 即可；

L：导线长度，单位 m；

S：导线截面积，单位 mm2。

例如：输出采用 1 mm2 的 BV 线，布线长度 1000m 时，启动状态下该路的最大输出容量为：

Imax = 2.5/(0.018•1000/1) = 0.14(A)
