海湾GST-QKP04、GST-QKP04/2 型气体灭火控制器接线安装技术

3.1 特点

GST-QKP04 气体灭火控制器是海湾公司为适应工程设计的需要而开发的，具有气体灭火控制

功能，可实现 4 个防火区的气体灭火控制；本产品为典型的气体灭火控制装置，可配接紧急启/停

按钮、声光警报器、气体释放警报器、手自动转换开关以及输出模块等，有联网功能，可与海湾公

司的各种火灾报警控制器/消防联动控制器配套使用，组成火灾报警和气体灭火控制系统。GST-

QKP04 满足 GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。

产品具有以下特点：

 配置灵活、可靠性高

 功能强、控制方式灵活

 窗口化、汉字菜单式显示界面

 模块式开关电源

产品还具有以下功能：

 能控制气体灭火设备的启动喷洒

 收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、

并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能

 各区延时启动的延时时间在 0～30 秒连续可调

 具有停动功能

 具有手自动转换功能，各区可分别设置手动和自动工作方式

 可向火灾报警控制器/消防联动控制器等上传启动控制信号、延时信号、启动喷洒信号、气

体喷洒信号和故障信号等信息

 自身带有备电，在主电缺失时可自动投入备电运行；能给备电充电并有备电保护功能

 可控制含有主、备两个钢瓶组的气体灭火系统

 具有信息记录、查询功能，可保存最后的 999 条记录

GST-QKP04/2 气体灭火控制器是 GST-QKP04 的分型产品，除最多控制 2 个防火区的气体灭火

外，其它均与 GST-QKP04 相同。

3.2 主要技术指标

（1） 工作电压：交流 AC220V 50/60Hz ，允许电压变化范围 AC176V～AC264V；

（2） 功耗：监视状态功耗≤30W；最大功耗≤380W；

（3） 备用电源：2 个 DC12V/7Ah 密封铅酸电池；

（4） 气体喷洒输出：各区 DC24V/3A，脉冲方式/持续方式,可调；

（5） 电池充电电流：1.0A~1.7A；

（6） 液晶屏规格﹕128×64 点，可同屏显示 32 个汉字信息；

（7） 容量

GST-QKP04 可带 4 个区的气体灭火设备，实现对 4 个防护区的保护；GST-QKP04/2 可带 2 个

区的气体灭火设备，实现对 2 个防护区的保护。其中每个区所带设备及数量如下：

 电磁阀：1 个，额定电压 DC24V,最大电流 3A；

 压力开关：1 个，常开触点，动作时闭合；

 声光警报器：1～10 个，编码地址范围 1～10；

 气体释放警报器：1～6 个，编码地址范围 11～20；

 紧急启/停按钮和手自动转换开关：共 1～10 个，编码地址范围 21～30；

 输出模块：1～6 个，编码地址范围 31～40。

GST-QKP04 最多可同时启动 2 个区的气体灭火设备释放灭火剂进行灭火。声光警报器每区可以配

接 10 个，4 个区配接总数不超过 20 个。

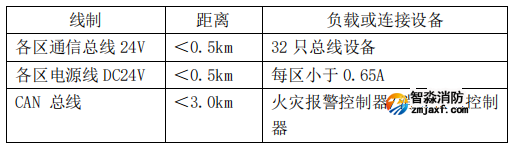

（8） 线制

（9） 使用环境

 工作温度：0℃~+40℃

 相对湿度≤95%，不凝露

（10） 外形尺寸：宽 420mm×厚 200mm×高 590mm

3.3 结构特征、安装与布线

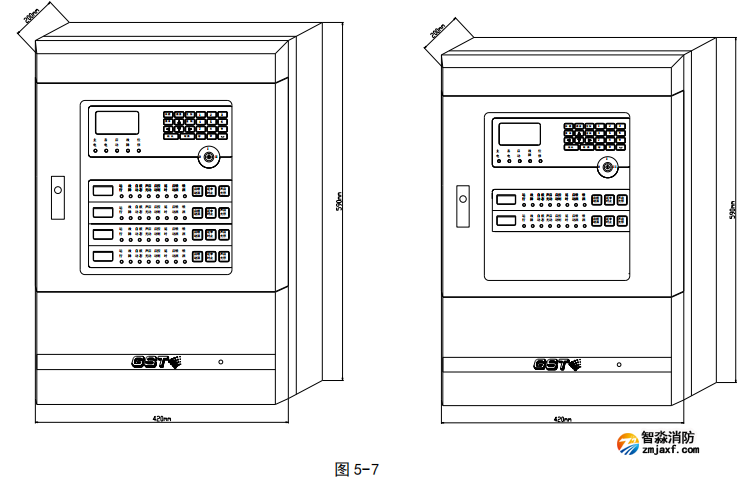

气体灭火控制器的外形示意图如图 5-7 所示。左边为GST-QKP04，右边为 GST-QKP04/2。

气体灭火控制器采用壁挂式安装，安装尺寸如图 5-8 所示。用 3 个 M6 的膨胀螺栓将 GST-QKP04

固定在牢固的墙壁上，膨胀螺栓的水平间距为 340mm，高度相距 472mm。

其中：

 L、G、PG：交流 220V 接线端子。

 AH1、BL1/AH2、BL2：连接火灾报警控制器/消防联动控制器的通讯总线端子。

 Z1、Z2：各区的总线输出端子，连接紧急启/停按钮、声光警报器、气体释放警报器、输出

模块、手自动转换开关等总线设备。

 ＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如声光警报器、气体释放警报

器和输出模块供电。

 DC+、DC-：各区灭火气体启动电磁阀的驱动信号输出端子，平时该端子间输出电压小于

DC0.7V，启动时输出 DC24V 电压且最大 3A 的信号。终端匹配电阻为 4.7kΩ/0.25W。

 YK1、YK2：各区气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为

4.7kΩ/0.25W。

布线要求:

 各区通信总线(Z1,Z2)和电源输出(+24V,GND)连接线应选用截面积≥1.0mm2 的双绞线，最

长不超过 500m，导线电阻应小于 5Ω。

 各区驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5 mm2

RV 线。如果电缆长度大

于 50m，则选用截面积≥2.5mm2

RV 线。应计算线损压降、保证电磁阀的最低工作电压。

 各区喷洒反馈信号输入端（YK1,YK2）连接线应选用截面积≥1.0mm2

RV 线。

 外接通讯连线应选用截面积≥1.0mm2 双绞线，配置 CAN 通讯卡时最大线长不超过 3000m。

 交流电源线应采用耐压 750V 以上的三芯绝缘线。

 机壳接地线宜用 4mm2的铜导线，接地电阻应小于 4Ω。

3.4 应用方法

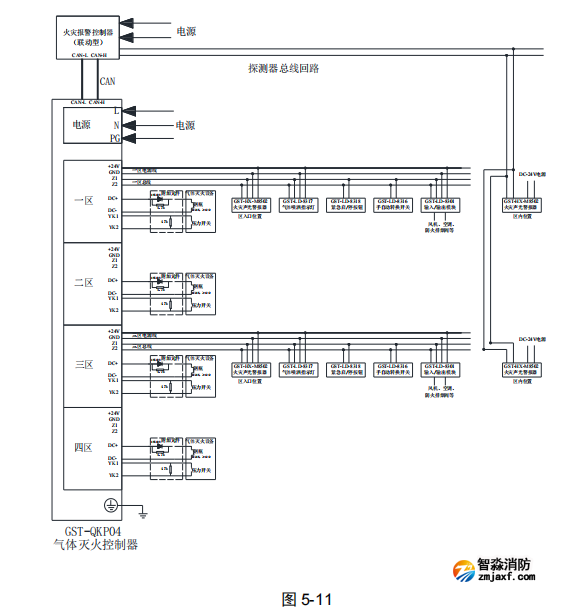

气体灭火控制器可通过本地网卡与火灾报警控制器/消防联动控制器联网，接线示意图如图 5-10

所示。

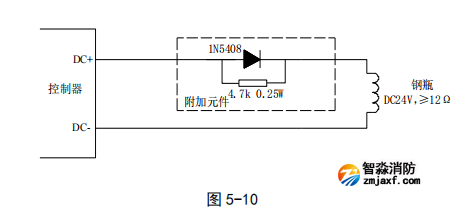

各区驱动钢瓶电磁阀有源输出的布线方式如图 5-11 所示。附加元件应置于线路的末端、接近于

钢瓶电磁阀处。

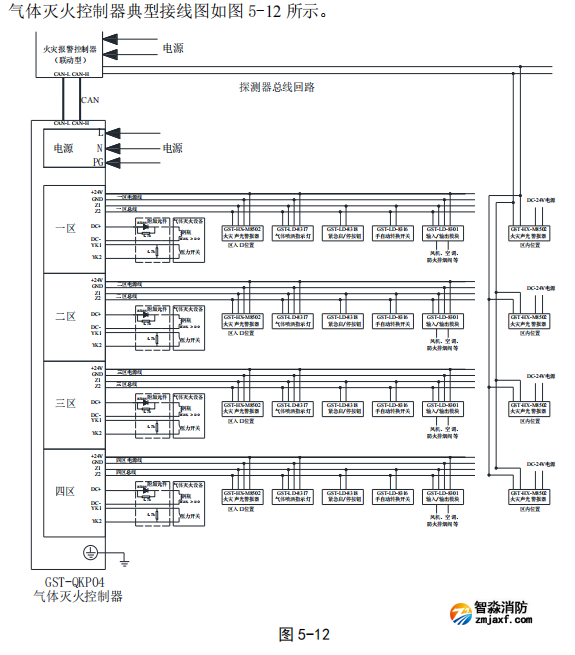

具有主备两个钢瓶组切换使用的气体灭火控制器系统接线图如图 5-13 所示。通过设置 1 区和 2

区关联、3 区和 4 区关联可以实现两钢瓶组的关联使用――当启动主钢瓶组后没有检测到压力开关

的回答信号时气体灭火控制器会自动启动备用钢瓶组。
