一、引言

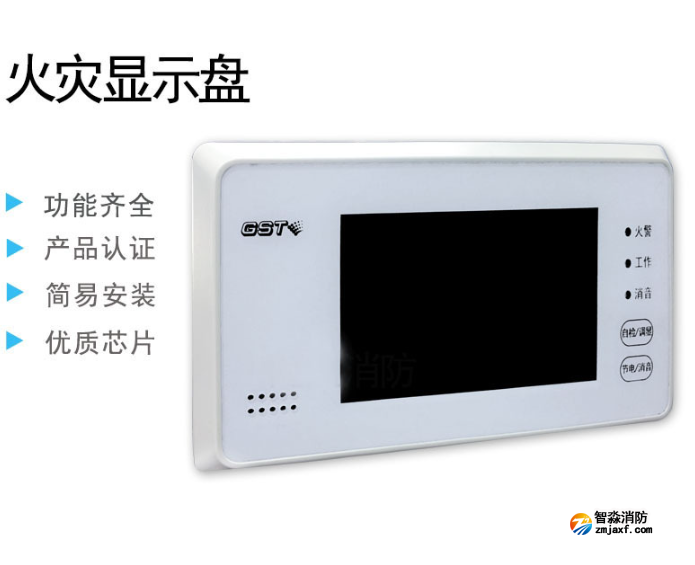

海湾火灾显示盘作为建筑消防控制系统的重要人机界面，承担着火警指示、故障报警、回路状态显示、操作反馈等关键功能。其可靠运行直接关系到消防联动策略的触发、值班人员对火警处置的及时性以及整个建筑消防安全管理的有效性。本文聚焦于“海湾所有火灾显示盘故障给火灾显示盘供电的24V电源故障”这一具体故障类型，系统分析其可能成因、可能引发的安全与管理影响，并提出针对性的检修、改进与预防措施，旨在为维护人员、工程管理者及相关决策者提供有价值的参考。

二、背景与问题表述
通常，火灾显示盘依赖低压直流24V电源供电，该电源可由主电源经整流、稳压后提供，或由系统内置或外接的电源模块输出。最近出现的状况为海湾系列或相同平台的所有火灾显示盘均报告“火灾显示盘故障”，故障提示源自于为火灾显示盘供电的24V电源异常或中断。该类故障可能为局部单点失效，也可能指示更为广泛的系统设计、供电冗余或维护缺陷。

三、故障可能成因分析

主供电或交换装置故障

• 市电断电或供电不稳：若整体验证未切换至备用电源或UPS容量不足，会导致24V电源模块失电或跌出正常输出范围。

• 配电柜、断路器或接线端子松动/熔断：物理连接问题可造成供电中断或间歇性故障。

24V电源模块自身故障

• 电源模块老化、元件损坏（如电容、电感、整流桥、稳压IC失效）：长期运行或环境恶劣（高温、潮湿）加速元件降效。

• 过载或短路保护触发：外接设备故障或线路短路导致保护动作切断输出。

• 散热不良：散热风扇失效或通风阻碍导致过热保护或性能下降。

备用电源/蓄电池问题

• 蓄电池衰竭或接线不当：UPS或电池组失效会在市电中断时导致24V供电中断。

• 充放电控制器失效：导致电池未能保持充电或被误判为异常而脱离工作。

接地与电磁干扰

• 接地不良导致保护电路或检测电路异常，触发故障报警。

• 强电干扰或雷击导致电源模块损坏或信号误触发。

软件/固件或监测电路误报

• 火灾显示盘或电源模块的软件故障、监测逻辑错误或通信故障可将正常的24V电源状态误判为故障。

• 通信总线/隔离器问题导致监测点读数异常。

安装或改动引发的人为失误

• 维护、改造时误操作断开了电源回路或改变了端子配置。

• 未遵照厂商接线规程，造成并联/串联错误，或接线松动。

四、影响评估

对消防联动与应急处置的直接影响

• 显示盘故障可能导致现场值班人员无法实时获得报警位置、报警类型与故障信息，延误初期处置。

• 若多个显示盘同时故障，可能影响多层/多区的联动控制，降低灭火、排烟及疏散系统的响应效率。

对系统冗余与可靠性的影响

• 24V电源为许多扩展模块、显示设备及传感器提供工作电压，其故障可能导致多个分区或外围设备失能，暴露系统单点故障风险。

• 如果备用电源或UPS亦受影响，系统整体耐久性在市电中断时显著下降。

对合规与验收的影响

• 建筑消防验收与日常检查要求报警系统处于有效工作状态。持续或频繁的显示盘故障可能触发监管机构处罚、要求整改甚至停用相关区域。

对人员与财产安全的潜在风险

• 警报信息延误或缺失会加剧救援难度，增加人员伤亡与财产损失的风险。

五、诊断与检修流程建议
为快速定位故障并恢复显示盘功能，建议遵循以下系统化流程：

初步确认与隔离

• 核实故障提示：查看每台显示盘、FACP及电源模块的故障指示灯与事件日志，记录故障时间、范围与相关报警。

• 检查市电与UPS状态：确认主电源、备用电源与配电开关是否正常。

• 将已识别的故障回路与未受影响回路作对比，判断是否为集中供电点问题或单机问题。

物理检查

• 检查24V电源模块的输入端与输出端电压值（建议使用万用表或示波器记录电压波形：静态24V±允许范围）。

• 检查电源模块散热状态、内部元件（如有权限与资质）及外部连线接触情况。

• 检查电缆、接线端子、熔断器与断路器是否烧毁或跳闸。

备用供电与电池检查

• 测量电池组电压及浮充电压、内阻，查看是否达到制造商要求。

• 验证充放电控制器与转换器是否正常工作，并测试在市电断开时24V能否维持。

负载与短路诊断

• 在确保安全的前提下，逐步断开下游负载（显示盘、外围模块）以判断是否为某一路设备短路或异常负载导致电源保护动作。

• 检查是否存在外部接地故障或屏蔽层接触不良引起的漏电。

通信与监测电路验证

• 验证火灾显示盘与主控板/电源模块之间的通讯链路与监测线是否完好，检查隔离器、终端电阻及总线状态。

• 查看系统日志或用厂家诊断工具读取故障代码，判断是否为软件误报。

临时应急处置

• 在未能立即恢复24V时，启用备用显示手段（如移动显示器、便携式报警器或在值班室临时设置监控）以保证关键报警信息不丢失。

• 对于影响联动的部件，可人工临时采取机械或手动联动方式协同值班人员应急处置。
