消防联动模块是火灾自动报警系统的信号中转与指令执行核心，承担着前端设备信号采集、主机指令传输、消防设备联动启停的关键作用，是连接报警主机与各类消防终端设备的桥梁。海湾GST系列消防联动模块包含输入模块、输出模块、输入输出模块、总线隔离模块、切换模块等全品类产品，适配不同联动控制场景。本文深度解析各类模块的技术原理、功能特性、接线规范及工程实操要点，解决现场联动故障、接线失误、控制失效等常见问题。
从核心技术原理来看，海湾消防联动模块均采用数字化总线通讯技术，兼容系统二总线协议，无极性接线设计，可直接接入系统总线，无需额外供电，依托总线实现信号传输与低压供电，简化施工结构。模块内置智能芯片，具备信号解码、指令识别、状态反馈、故障自检功能，可精准接收主机联动指令，同步反馈终端设备运行状态，实现闭环控制，彻底解决传统模块单向控制、无状态反馈的技术短板。
各类模块功能分工明确，适配不同工程场景。输入模块（监视模块）主要用于采集无源设备状态信号，适配水流指示器、信号阀、防火阀、压力开关等仅需状态监测、无需电控启停的消防设备，可实时将设备动作状态上传主机，实现设备运行可视化监测。输出模块主要用于发出开关量控制信号，适配需要单次启停控制的设备，如声光报警器、消防广播切换、应急电源切换等。
输入输出模块是工程应用最广泛的核心模块，兼具信号采集与指令输出双重功能，可实现设备启停控制+状态反馈闭环管理，适配喷淋泵、消火栓泵、排烟风机、正压送风机、防火卷帘等核心联动设备。总线隔离模块为系统安全防护核心，可在总线局部短路、设备故障时自动隔离故障区段，保障总线其余设备正常运行，避免单点故障导致整个系统瘫痪，大幅提升系统容错能力。

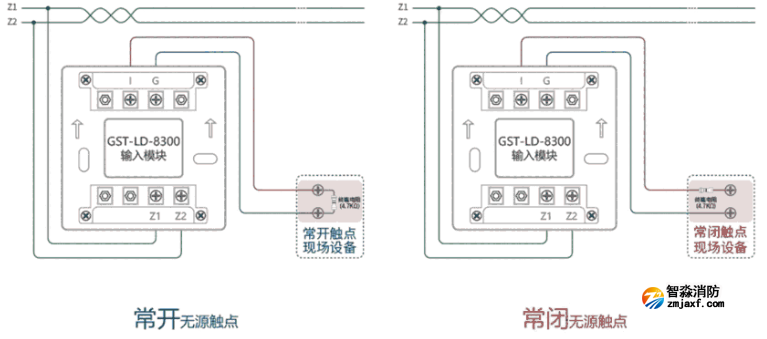

在工程接线实操中，需严格遵循海湾模块接线标准，杜绝接线故障。所有模块总线接线不分正负极，接入系统回路总线即可，接线时需剥离适量绝缘层，铜线完全插入接线端子，拧紧固定，避免虚接、脱接。输入模块需准确区分设备反馈信号线，接入设备无源反馈触点，禁止接入有源信号，防止模块烧毁。输入输出模块需区分控制输出端与反馈输入端，控制端对接设备控制回路，反馈端对接设备运行状态触点，接线完成后需核对线路对应关系，避免接反、错接。
大型工程总线布线需合理配置总线隔离模块，每段总线隔离设备数量不超过32个，确保故障隔离精准有效。模块安装需固定在防火线槽内或设备就近墙体，避开潮湿、高温、强电磁干扰区域，安装高度统一控制在1.5米左右，便于后期巡检、维修。所有接线点位需做好标识，标注设备名称、回路编号、点位地址，方便后期运维排查。
模块调试是联动功能落地的关键，调试流程分为点位注册、功能测试、联动逻辑调试、故障模拟测试四步。首先通过报警主机自动搜索模块点位，完成地址注册与设备备注，确保点位信息准确；随后单点测试模块输入、输出功能，人工触发前端设备，检测模块信号上传是否正常，主机指令下发是否精准；再结合工程联动设计方案，调试系统联动逻辑，模拟火情信号，测试模块联动启停设备的时序、区域是否符合规范；最后模拟线路短路、设备故障，测试隔离模块、故障自检功能是否有效。
现场常见故障及解决方案具有极强实操性。模块无法注册，多为总线接线松动、地址编码重复、模块损坏或总线过载导致，需逐一排查接线、重新编码、排查回路设备数量；联动指令失效，主要为控制线路接错、终端设备故障、模块输出触点损坏，需核对接线回路、测试终端设备性能；无状态反馈，多为反馈线路断路、设备反馈触点失效，需检修反馈线路、更换故障触点；总线频繁隔离，为总线局部短路、设备漏电导致，需分段排查总线及设备故障点。
海湾消防联动模块凭借数字化闭环控制、高兼容性、高稳定性、易施工的技术优势，适配各类建筑消防联动场景，严格规范模块选型、接线、调试流程，是保障消防联动系统精准、稳定、可靠运行的核心基础，全面满足国标消防联动控制规范要求。
