自动喷水灭火系统之一湿式系统

作者:www.gstcp.com 文章来源:消防喷淋改造 [ ]

技术课堂时间到!本期给大家带来了

自动喷水灭火系统之一湿式系统!一起来看看吧!

自动喷水灭火系统是指由洒水喷头、报警阀组、水流指示装置(水流指示器或压力开关)等组件,以及管道、供水设施等组成,并能在发生火灾时喷水的自动灭火系统。

按报警阀的形式,可分为湿式系统、干式系统、预作用系统和雨淋系统。

今天给大家介绍湿式系统

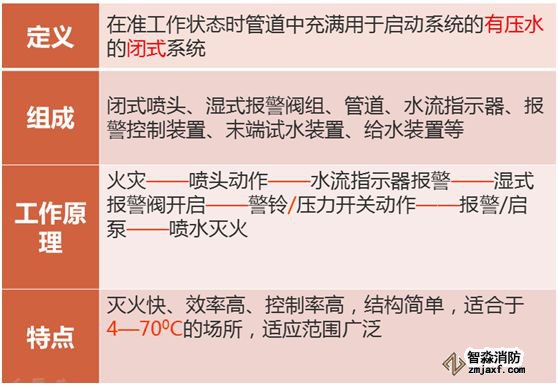

湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。

湿式自动灭火系统应在开放一个喷头后自动启动。

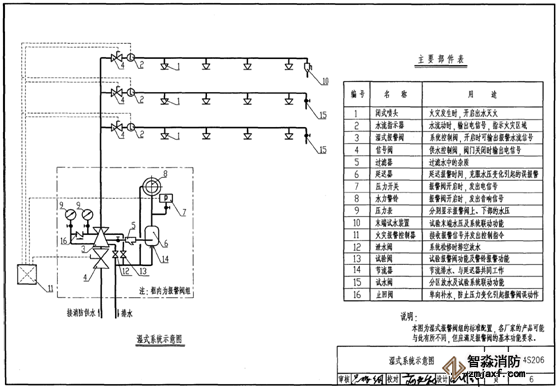

湿式系统示意图



湿式系统工作示意图

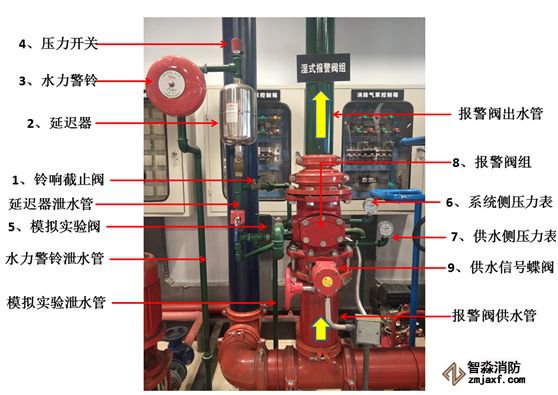

湿式报警阀组组成





湿式报警阀组各组件用途

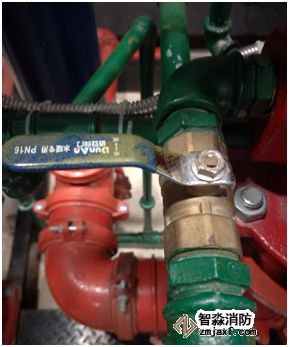

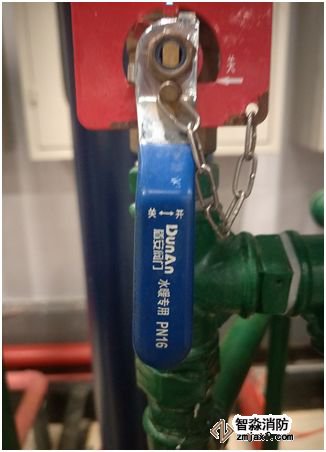

响铃截止阀

用途:不需要水力警铃响时,可予关闭

状态:平时常开,需要时可关闭

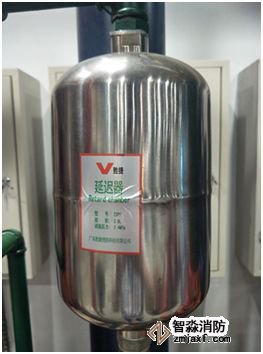

延迟器

用途:延迟水力警铃动作时间,减少因水压波动而造成的误报警。

状态:平时波动时有少量水,动作时充满水

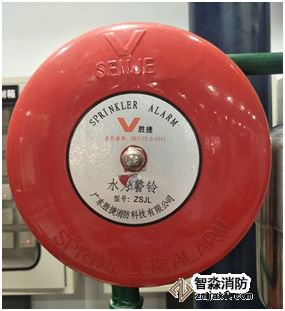

 水力警铃

用途:系统启动后,能发出声响的水力驱动式报警装置。

状态:平时不动作,动作时发出声响

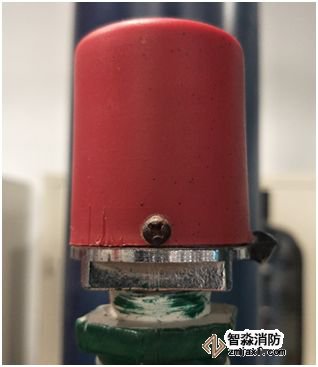

压力开关

用途:报警阀动作后,压力开关动作接通电触点,可把信号传递给火灾报警控制器

状态:平时触电开启,动作时触电闭合

模拟试验法

用途:泄系统侧水压,模拟火警发生

状态:平时常闭,需要模拟试验时开启

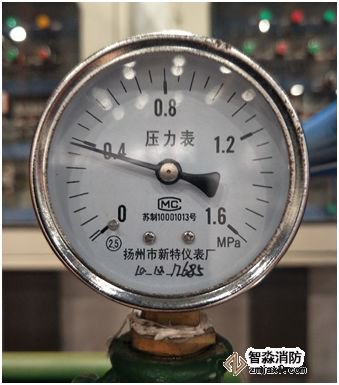

系统侧压力表

用途:测试系统侧管网水压

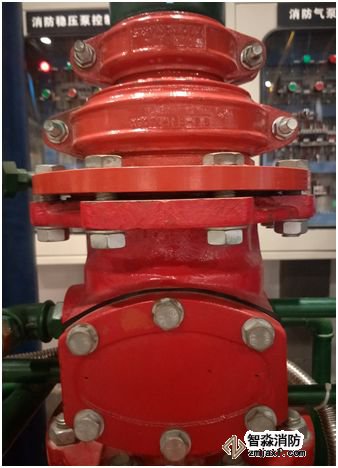

湿式报警阀组

用途:接通或切断供水,启动水力警铃,防止管网内水倒流

状态:平时常闭,动作时自动开启

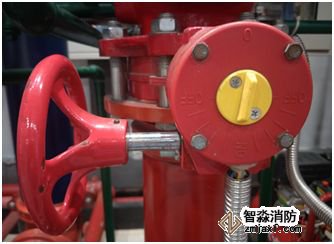

供水信号蝶阀

用途:系统检修时使用

状态:平时开启,系统检修时关闭

湿式报警阀工作图

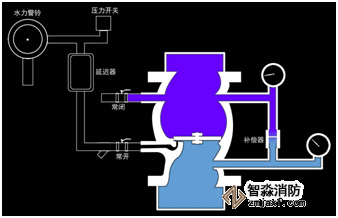

 伺应状态

由供水设备(如稳压泵、高位水箱)供水,使系统充满设计要求的压力水,湿式报警阀阀瓣因自身重力而关闭。本系统在此状态下,允许供水系统有波动,但不至于误报。

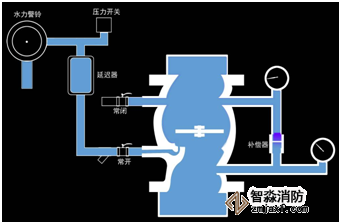

工作状态

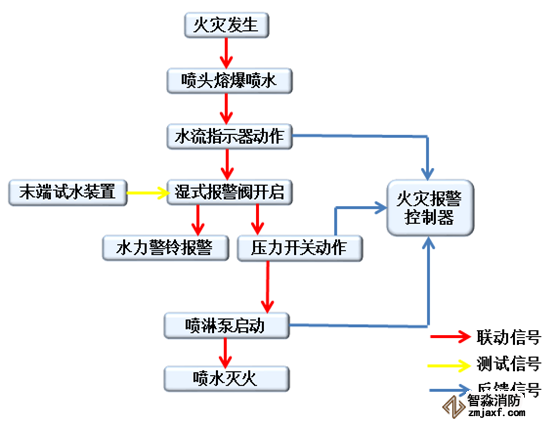

当保护区域内发生火灾,环境温度不断上升,当环境温度达到闭式喷头动作温度时,喷头动作,洒水灭火。使管网一侧(系统侧)水压下降,湿式报警阀阀瓣因上下压差而开启,向系统供水灭火。水流指示器因水流作用而动作,火灾报警控制器收到水流指示器的反馈信号

而发出声光警报显示火灾区域。同时由于湿式报警阀的开启,使一部分水流入报警管路,通过延时器延时后水力警铃发出报警铃声,同时压力开关动作向火灾报警控制器发出反馈信号,火灾报警控制器通过逻辑关系启动喷淋泵。

湿示自动喷水灭火系统的特点





结构简单,施工、管理方便,灭火速度快,控火效率高。湿式自动喷水灭火系统适用于环境温度大于4°C和小于70 °C的场所。
