你知道细水雾灭火系统该如何操作?

作者:admin 文章来源:本站 [ ]

系统用途

    细水雾灭火系统适用A类、B类、C类及带电设备的火灾,但不能直接应用于有遇水即发生爆炸或发生化学反应产生有害物质等材料的场合,如锂、钠、钾、镁、钛、锆、铀等金属或其化合物;也不能直接应用于有低温液化气体的场合(如液化天然气)。


系统组成
2.1
系统示意图

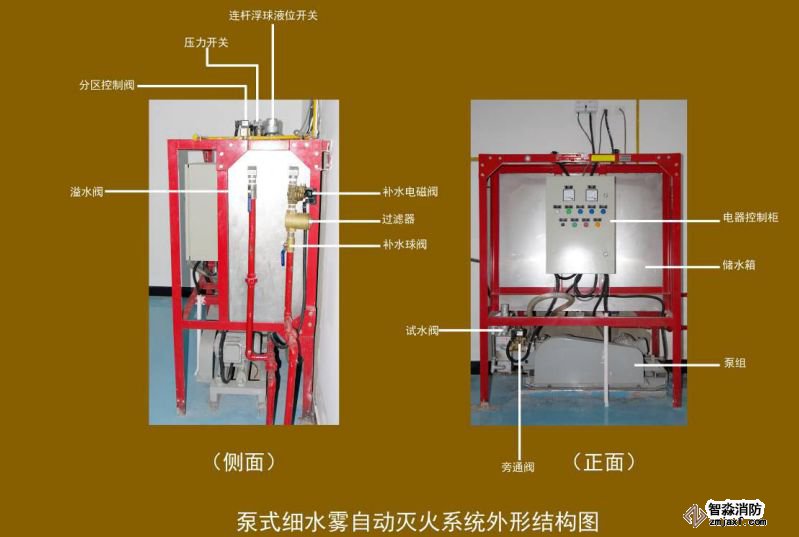

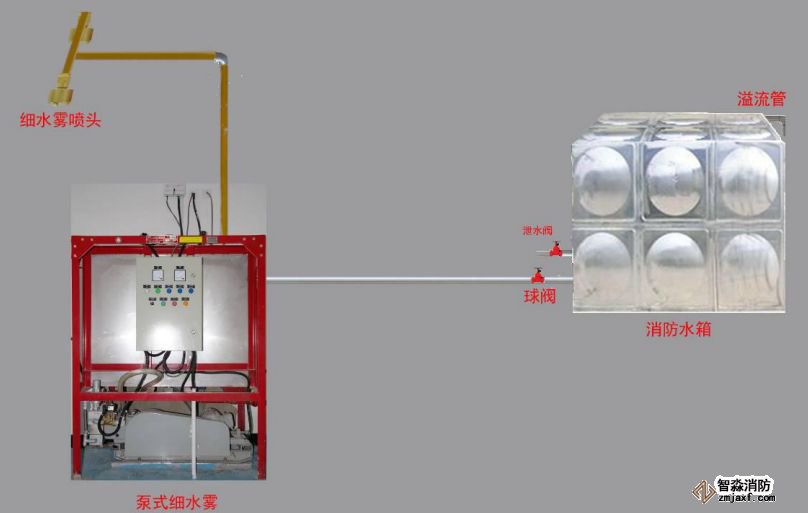

图1-1泵式细水雾自动灭火系统结构示意图



  系统由一套灭火装置对多个保护区实施消防保护的组合分配系统,其系统设计用量依据消防职业技能鉴定站进行消防培训的需要。系统组成示意图如上图。

2.2
系统各主要部件名称及其功能见下图



泵式细水雾自动灭火系统各主要部件名称及其功能


系统主要参数

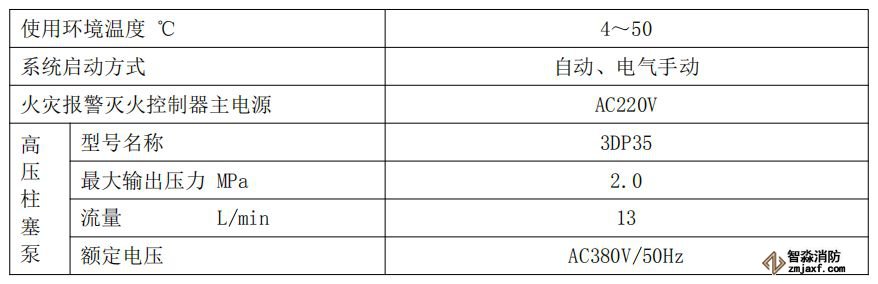

表1-2泵式细水雾自动灭火系统主要参数


系统控制方式及动作流程
4.1
系统控制方式





  该系统具有自动启动控制、电气手动启动控制、应急启动控制三种控制方式。



4.1.1自动启动控制



  将火灾报警灭火控制器、电气控制柜的控制方式均设为“自动”方式:系统即处于自动灭火控制状态,当保护区出现火情时,火灾探测器将火灾信号送往火灾报警灭火控制器,火灾报警灭火控制器发出声、光报警信号,同时发出灭火指令打开相应保护区的分区控制阀和泵组,向相应保护区喷射细水雾实施灭火。



  确认火灾扑灭后,按下火灾报警灭火控制器上的复位按钮,即可关闭分区控制阀和泵组,使系统恢复到伺服状态。



4.1.2电气手动启动控制



  当保护区人为发现火情时,可按下相应区域的手动报警按钮或火灾报警灭火控制器上的相应区的启动按钮,即可按预定程序启动灭火系统,释放细水雾,实施灭火。



  确认火灾扑灭后,复位手动报警按钮和火灾报警灭火控制器上的复位按钮,即可关闭分区控制阀和泵组。使系统恢复到伺服状态。



  说明:在自动状态下,具有电气手动控制优先功能。



4.1.3应急启动控制



  当保护区出现火情,火灾报警灭火控制系统失灵时,可手动打开相应保护区分区控制阀,再将电气控制柜“手动/自动”选择开关置于“手动”位置,按下电气控制柜上的启动按钮,即可向相应保护区喷射细水雾实施灭火。



  确认火灾扑灭后,按下电气控制柜上的停止按钮关闭水泵,手动关闭分区控制阀,使系统恢复到伺服状态。


系统主要部件
5.1
分区控制阀



5.1.1结构与外形尺寸

分区控制阀结构与外形示意图



5.1.2
主要技术参数



表1-3分区控制阀主要技术参数



5.1.3 使用说明





  分区控制阀主要用于组合分配系统中,以控制灭火剂流向,保证灭火剂进入发生火灾的保护区。它安装在系统分配管上,出口端与通向保护区的灭火剂输送管道连接。



    分区控制阀平时处于常闭状态,具有电启动和应急手动两种开启方式。



  电启动:火灾发生时,由火灾报警灭火控制器给出DC24V有源信号,分区控制阀开启,灭火剂经分区控制阀流向相应保护区。



  手动开启:按阀体操作标牌图示方向转动手动开启手柄,到图示位置,分区控制阀开启。



  警告:分区控制阀电启动后,断电后可自动复位。若手动开启分区控制阀,复位则必须手动,将手动开启手柄转动到关(OFF)位置。



5.2
压力开关





5.2.1
结构与外形尺寸

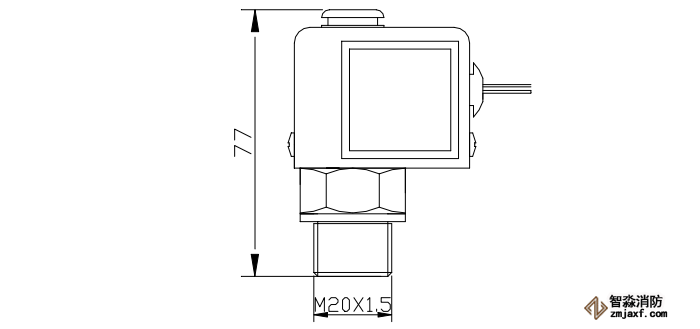

压力开关结构与外形



5.2.2主要技术参数

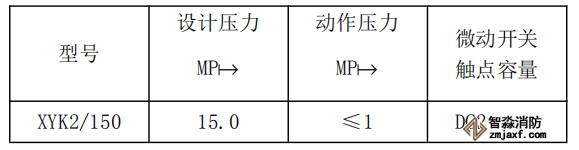

XYK2/150型压力开关主要技术参数



5.2.3使用说明



  压力开关安装在分区控制阀之后,系统释放灭火剂时使其动作,发出反馈信号给火灾



  报警控制器,显示灭火剂已释放至相应的保护区。当压力消失时,压力开关可自动复位。



5.3
细水雾喷头





5.3.1结构与外形尺寸

细水雾喷头结构与外形



主要参数

细水雾喷头主要参数



5.4
旁通阀





5.4.1概述



  旁通阀是细水雾灭火系统中的重要部件,通过它能保证泵的启动、停止时空载运行。



5.4.2结构与外形同分区控制阀



5.4.3主要技术参数

旁通阀主要技术参数



5.4.4使用说明



  旁通阀安装于泵体安全阀一侧,由电气控制柜控制。水泵启动时旁通阀打开3~4秒后关闭,水泵停止时旁通阀也打开3~4秒后关闭。



5.5
储水箱





5.5.1结构示意

图1-7储水箱结构示意图



5.5.2各部件名称及其功能见下表

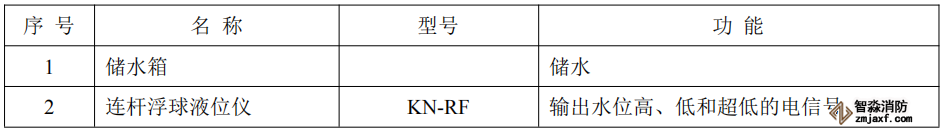

表1-7储水箱各部件名称及其功能



5.6
泵组





5.6.1概述



  泵组是细水雾灭火系统中的重要部分,能给细水雾灭火系统提供压力水源。



  泵体两面都有进出口,便于安装。安装时基础必须有足够的强度、大小,以保证设备就位后不下沉、不弯曲、不变形。基础施工必须水平,以免设备安装就位后倾斜。泵的机身上标有方向标识,安装时必须保证旋转方向正确。



5.6.2结构示意

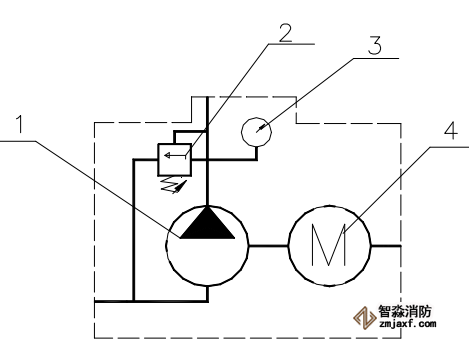

图1-8泵组结构示意图



5.6.3部件名称及其功能



  5.6.4高压柱塞泵使用说明参照其使用说明书。



5.7
补水组件





  5.7.1结构示意(见图1-9)

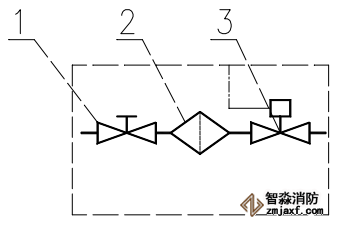

图1-9补水组件结构示意图



  5.7.2部件名称及其功能见表1-9:

表1-9补水组件部件名称及其功能



  5.7.3补水电磁阀



  5.7.3.1概述



  补水电磁阀由电气控制柜控制,通过它能自动保证水箱中的水位适中。



  5.7.3.1结构与外形尺寸(见图1-10)

图1-10补水电磁阀结构与外形

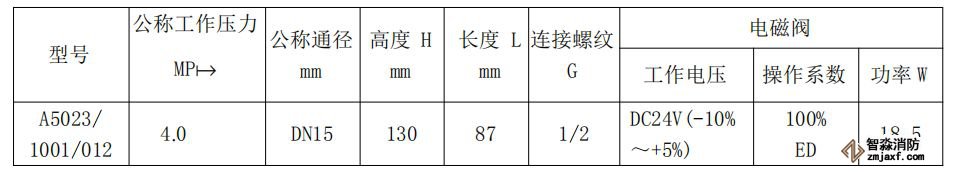

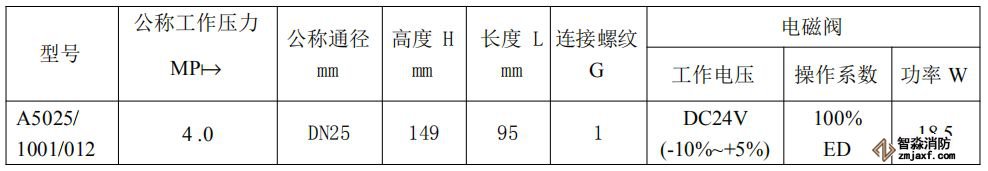

  5.7.3.2主要技术参数见表1-10

表1-10补水电磁阀主要技术参数



  5.7.3.3使用说明



  补水电磁阀安装于补水口,用以控制水箱的水位,当水位低时打开,水位高时关闭。



  补水电磁阀平时处于常闭状态,具有电启动和机械手动两种开启方式。



  电启动:水位低时,由电气控制柜给出DC24V信号,补水电磁阀开启,给水箱注水。



  手动开启:按阀体操作标牌图示开阀方向转动手动开启手柄,到图示位置,补水电磁阀开启。该方式在有必要时采用。



  警告:补水电磁阀启动后,断电后可自动复位。若手动开启补水电磁阀,复位则必须手动,将手动开启手柄转动到关(OFF)位置。



  5.7.4.1概述



  过滤器是细水雾灭火系统中的重要部件,通过它过滤系统中可能出现的杂质,使灭火剂输送流畅,防止喷头堵塞。



  5.7.4.2主要技术参数见表1-11:

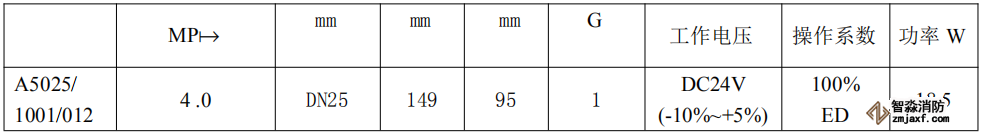

表1-11过滤器主要技术参数



  5.7.4.3结构与外形尺寸(见图1-11)

图1-11过滤器结构与外形尺寸



  5.7.4.4使用说明:



  安装于补水口,补水电磁阀之前。连接时螺纹要正确,连接后不允许有渗漏现象。在细水雾灭火系统就位调试后,每次灭火或喷射作业后应拆下堵头,撤下堵头,取出滤网,清洗干净,装好继续使用。



5.8电气控制柜及火灾报警灭火控制器详细操作请参照相应说明书!



5.9
满液位溢水阀





  5.9.1概述



  储水箱在使用过程中,一是要确保向水箱注水时里面气体顺利排出,二是防止储水箱里面水过满,所以结合实际需要在储水箱一侧设置一满液位溢水阀。



  5.9.2结构与外形同普通球阀



  5.9.3使用说明



  满液位溢水阀安装于储水箱一侧,和储水箱补水组件高度基本处于同一液位。



  满液位溢水阀平时为常开状态,不得随意关闭,否则在使用过程中会造成液位过高,



  储水箱里面多余气体排不掉,造成储水箱向外瘪出、变形,严重时储水箱变形损坏。


系统操作规程
6.1
操作需知





  操作者应认真阅读本产品使用说明书和相应的柱塞泵、电气控制柜、火灾报警灭火控制器说明书,熟悉相关图纸资料。



6.2
系统控制方式





  本系统装置与火灾报警灭火控制系统一起,组成完整的细水雾灭火系统,具有自动启动控制、电气手动启动控制、应急启动控制三种控制方式。



6.3
系统控制程序





  在鉴定站进行技能操作时可分别按下例步骤实现上述三种控制方式的操作:



  6.3.1自动启动控制:



  将火灾报警灭火控制器上的控制方式选择为“自动”位置,电气控制柜“手动/自动”选择开关置于“自动”位置,使系统处于自动控制状态。



  通过相应措施触发火灾探测器,火灾探测器将火灾信号送往火灾报警灭火控制器,火灾报警灭火控制器发出声、光报警信号,同时发出灭火指令启动相应保护区的分区控制阀和泵组,向相应保护区喷射细水雾实施灭火。



  确认火灾扑灭后,按下火灾报警灭火控制器上的复位按钮,停止喷射细水雾完成灭火。



  6.3.2电气手动启动控制:



  将火灾报警灭火控制器上的控制方式选择为“自动”或“手动”位置,电气控制柜“手动/自动”选择开关置于“自动”位置,按下相应保护区的手动报警按钮或火灾报警灭火控制器上相应保护区的启动按钮,火灾报警灭火控制器发出声、光报警信号,同时发出灭火指令启动相应保护区的分区控制阀和泵组,向相应保护区喷射细水雾实施灭火。



  确认火灾扑灭后,按下火灾报警灭火控制器上的复位按钮,停止喷射细水雾完成灭火。



  6.3.3应急启动控制:



  6.3.4系统复位:



  灭火操作完成后,应及时对系统进行复位,使系统处于正常伺服状态,执行以下操作程序:



  a)如为自动或电气手动启动,均需按下火灾报警灭火控制器上的复位按钮,即可关闭水泵、分区控制阀。



  b)如为应急启动控制,按下电气控制柜上的停止按钮,手动关闭分区控制阀。



6.4
水箱补水操作程序



系统水箱具有自动和手动两种补水功能,具体程序如下。



  6.4.1自动补水:



  水箱自带补水电磁阀、连杆浮球液位仪,补水电磁阀由电气控制柜控制,通过它能自动保证水箱中的水位适中,不需要任何人为操作。当水箱水位低于低液位时,连杆浮球液位仪输出相关信号给电气控制柜,由电气控制柜给出DC24V开阀信号,补水电磁阀开启,给水箱注水;当补水到水箱水位高于高液位时,连杆浮球液位仪输出相关信号给电气控制柜,由电气控制柜断开DC24V开阀信号,补水电磁阀关闭,补水自动完成。



  6.4.2手动补水:



  在必要时、当自动补水功能丧失时,按阀体操作标牌图示开阀方向转动手动开启手柄,到图示位置,补水电磁阀开启,给水箱注水;当补水到水箱充满时,溢水阀出口有水流出,此时,按阀体操作标牌图示关阀方向转动手动开启手柄,到图示位置,补水电磁阀关闭,手动补水完成。


维护及注意事项



7.1

该系统必须建立管理、检查和维护制度,并有专人负责,使系统保持良好的工作状态。



7.2

维护人员必须熟悉本系统的原理、性能和操作维护规程。



7.3

火灾报警控制系统的定期检查和试验。



  7.3.1每日应检查火灾报警控制器的功能。



  7.3.2每季度应检测和试验火灾报警控制系统的下列功能:



  7.3.2.1试验火灾报警装置的声光显示;



  7.3.2.2对备用电源进行1~2次充放电试验,1~3次主电源和备用电源自动切换试验;



  7.3.2.3试验压力开关报警功能、信号显示;



  7.3.2.4用自动或手动检查消防泵及分区控制阀的控制显示功能;



  7.3.3具体详见火灾报警灭火控制系统的维护说明。



7.4
泵的定期检查和试验。





  7.4.1每月应手动盘车运转一次。



  7.4.2每季度应电动运转一次,运转时间不应小于1min,运转时应打开试水阀,停机后,应关闭试水阀。



  7.4.3泵的维护详见泵的维护说明。



7.5

水箱水位每月应检查一次。



7.6

喷头的外观每月应检查一次,当喷头上有异物时应及时清除。



7.7
系统每年应进行一次运行试验。





  7.7.1试验宜采用自动控制或电气手动控制方式。



  7.7.2应用透明塑料罩罩住喷头并收集喷水或用塑料罩覆盖被保护物。



  7.7.3喷雾试验宜持续0.5min~1min,试验结果应符合下列规定:



  a)系统各部件工作正常,保护区内每个喷嘴均应正常喷出细水雾,且泵的压力表显示值符合要求。



  b)有关声光报警信号正确。



  c)设备和管道无明显晃动和机械损坏。



7.8

检查出的故障应及时排除,使系统始终处于正常工作状态。



7.9

每次系统运行(灭火或试验)后,应按本说明书第8.3.4条对系统进行复位。



7.10

每次系统运行(灭火或试验)后,系统的过滤器滤网必须清洗或更换。



7.11

维护保养、维修和试验必须做好详细记录。



7.12

无关人员勿乱摸乱动本装置部件,以免发生意外。
