【消防规范】消防自动喷水灭火系统喷头安装与检查

作者:www.gstcp.com 文章来源:消防水系统施工改造 [ ]

主控项目

【消防规范】消防自动喷水灭火系统喷头安装与检查
5.2.1 消防喷头安装必须在系统试压、冲洗合格后进行。

检查数量:全数检查。

检查方法:检查系统试压、冲洗记录表。
5.2.2 喷头安装时,不应对喷头进行拆装、改动,并严禁给喷头、隐蔽式喷头的装饰盖板附加任何装饰性涂层。

检查数量:全数检查。

检查方法:观察检查。
5.2.3 喷头安装应使用专用扳手,严禁利用喷头的框架施拧;喷头的框架、溅水盘产生变形或释放原件损伤时,应采用规格、型号相同的喷头更换。

检查数量:全数检查。

检查方法:观察检查。
5.2.4 安装在易受机械损伤处的喷头,应加设喷头防护罩。

检查数量:全数检查。

检查方法:观察检查。
5.2.5 喷头安装时,溅水盘与吊顶、门、窗、洞口或障碍物的距离应符合设计要求。

检查数量:抽查20%,且不得少于5处。

检查方法:对照图纸,尺量检查。
5.2.6 安装前检查喷头的型号、规格、使用场所应符合设计要求。系统采用隐蔽式喷头时,配水支管的标高和吊顶的开口尺寸应准确控制。

检查数量:全数检查。

检查方法:对照图纸,观察检查。

一般项目

5.2.7 当喷头的公称直径小于10mm时,应在配水干管或配水管上安装过滤器。

检查数量:全数检查。

检查方法:观察检查。

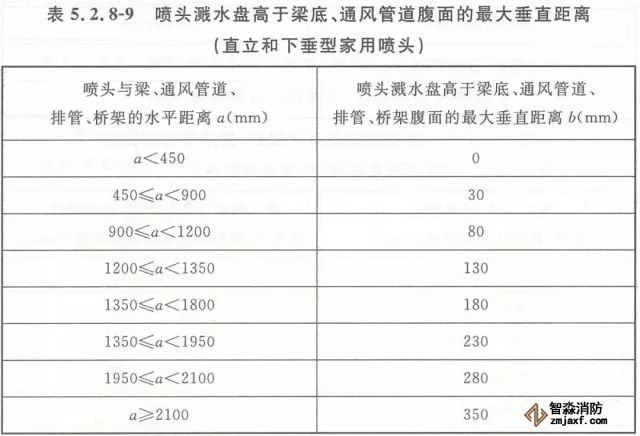

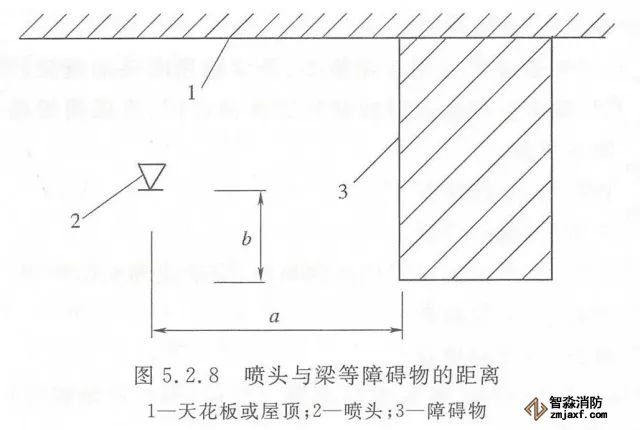

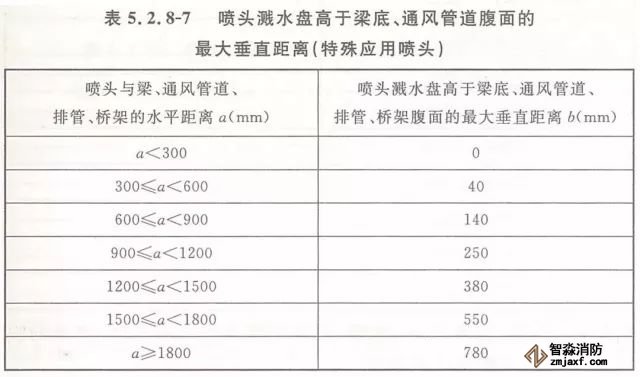

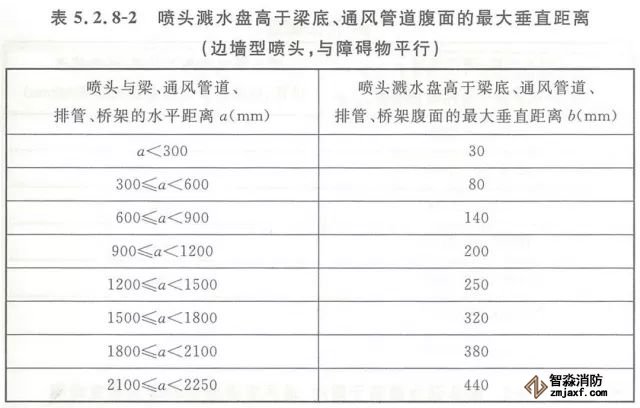

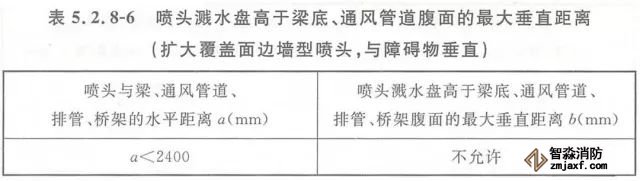

5.2.8 当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道、排管、桥架腹面时,喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离应符合表5.2.8-1~表5.2.8-9的规定(见图5.2.8)。

检查数量:全数检查。

检查方法:尺量检查。

5.2.9 当梁、通风管道、排管、桥架宽度大于1.2m时,增设的喷头应安装在其腹面以下部位。

检查数量:全数检查。

检查方法:观察检查。

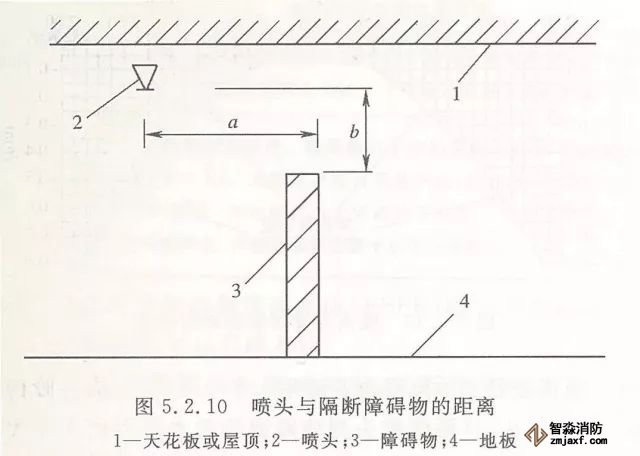

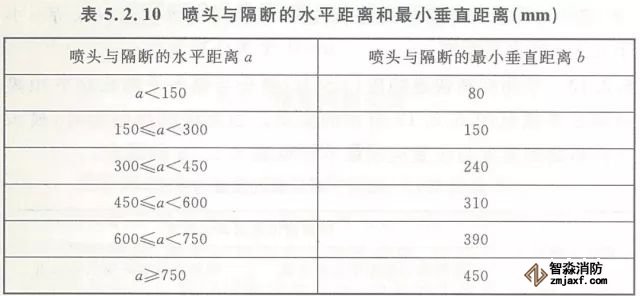

5.2.10 当喷头安装在不到顶的隔断附近时,喷头与隔断的水平距离和最小垂直距离应符合表5.2.10的规定(见图5.2.10)。

检查数量:全数检查。

检查方法:尺量检查。

5.2.11 下垂式早期抑制快速响应(ESFR)喷头溅水盘与顶板的距离应为150mm~360mm。直立式早期抑制快速响应(ESFR)喷头溅水盘与顶板的距离应为100mm~150mm。
5.2.12 顶板处的障碍物与任何喷头的相对位置,应使喷头到障碍物底部的垂直距离(H)以及到障碍物边缘的水平距离(L)满足图5.2.12所示的要求。当无法满足要求时,应满足下列要求之一。

1、当顶板处实体障碍物宽度不大于0.6m时,应在障碍物的两侧都安装喷头,且两侧喷头到该障碍物的水平距离不应大于所要求喷头间距的一半。
2、对顶板处非实体的建筑构件,喷头与构件侧缘应保持不小于0.3m的水平距离。

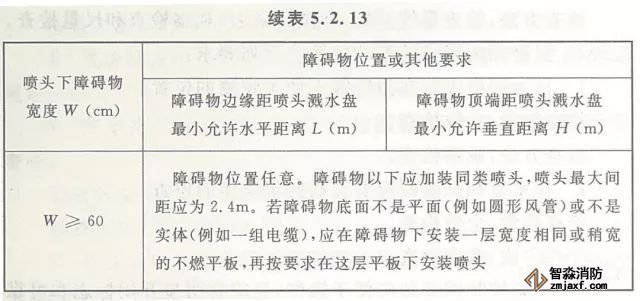

5.2.13 早期抑制快速响应(ESFR)喷头与喷头下障碍物的距离应满足本规范图5.2.12所示的要求。当无法满足要求时,喷头下障碍物的宽度与位置应满足本规范表5.2.13的规定。

5.2.14 直立式早期抑制快速响应(ESFR)喷头下的障碍物,满足下列任一要求时,可以忽略不计。
1、腹部通透的屋面托架或桁架,其下弦宽度或直径不大于10cm。
2、其他单独的建筑构件,其宽度或直径不大于10cm。
3、单独的管道或线槽等,其宽度或直径不大于10cm,或者多根管道或线槽,总宽度不大于10cm。
