一文看懂给排水工程管道安装如何做?

作者:www.gstcp.com 文章来源:海湾消防 [ ]
1)支架选型

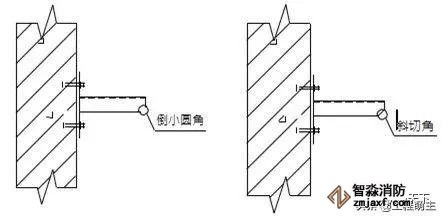

单根角钢支架,倒小圆角或切小斜角

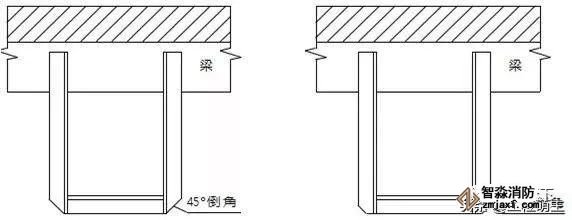

角钢门字型吊架,下方切大斜角或小斜角

说明:
(1)整个工地风格需统一

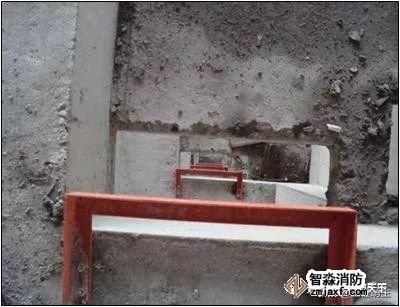

(2)落地门型支架需煨弯,门字型吊架可煨弯或焊接连接
2)垂直管道安装

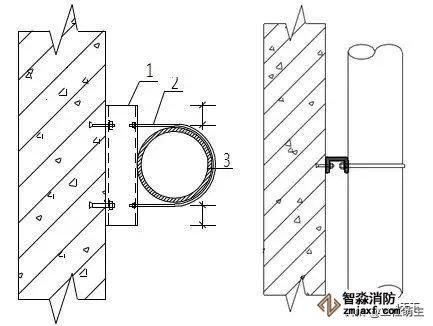

单管安装



1.槽钢 2.管码 3.管道

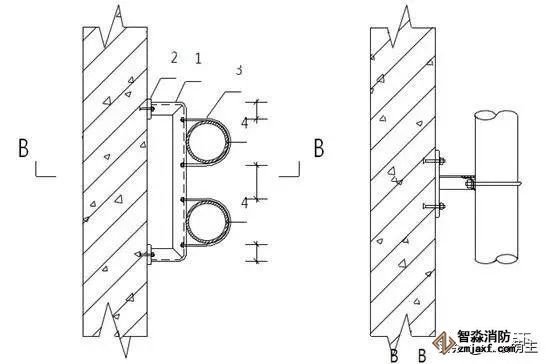

多管安装



1.角钢 2.连接板 3.管码 4.管道
说明:支架的槽钢或角钢规格根据荷载计算确定,支架形式也会根据承重有所变化



3)水平管道安装

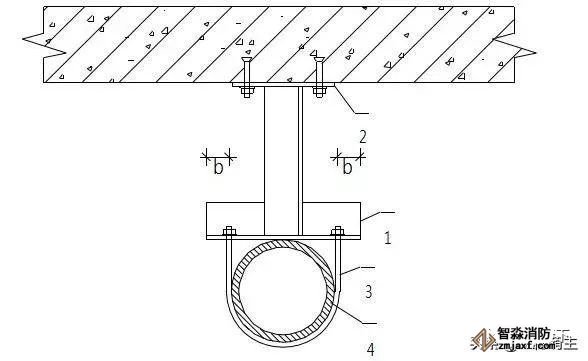

单管安装(DN50~DN200)



1.角钢 2.连接板(8mm) 3.管码 4.管道
单管安装(DN100〜DN300)

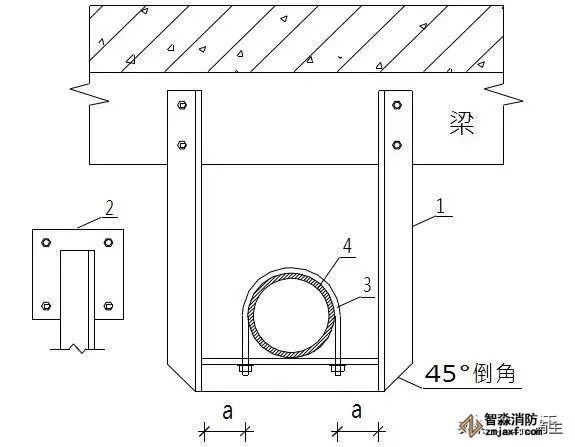

1.角钢 2.连接板(10mm,做为承重支架,当使用80以上的角钢时采用) 3.管码 4.管道

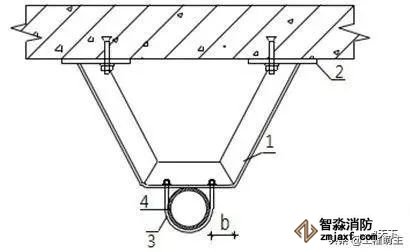

单管安装(DN25~DN80)



1.角钢 2.连接板(6mm) 3.管码 4.管道
喷淋系统防晃支架

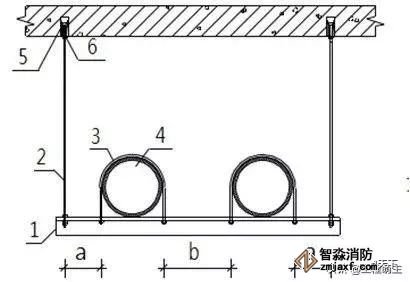

多管安装







1.支架横担 2.镀锌螺杆 3.管码 4.管道 5.顶爆螺栓 6.紧固螺栓
4)管道安装实例
垂直安装

管道安装前支架上下采用铁丝作垂直吊线,保证立管垂直度
水平安装

在施工前须在砼结构下弹控制线,保证支架在一直线上

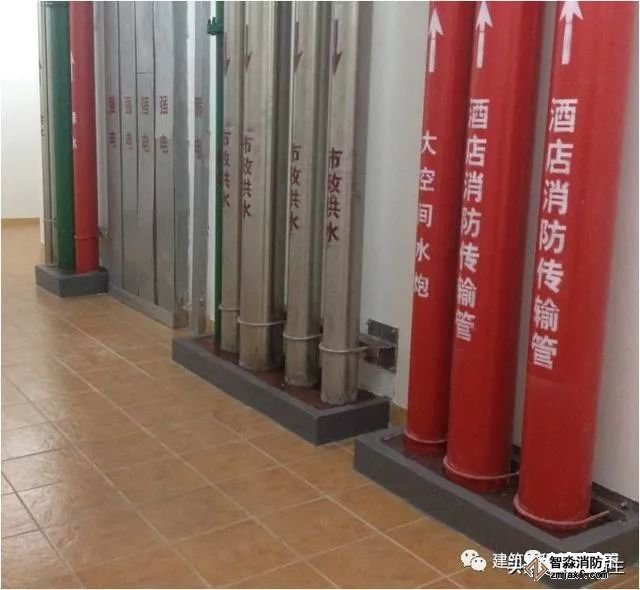

垂直安装

平安装

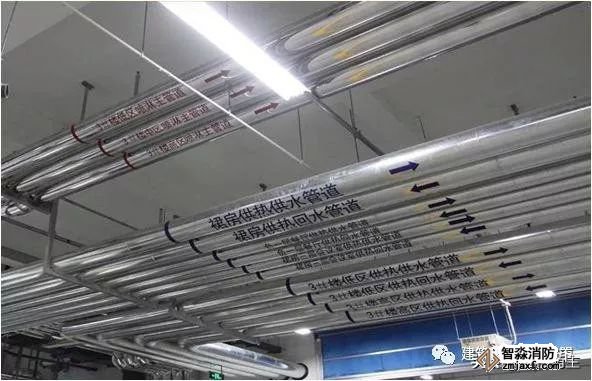

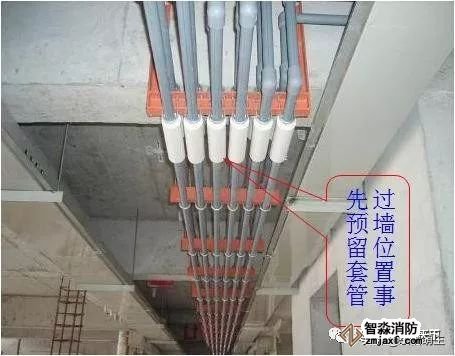

管道平行敷设,安装牢固,间距合理,标识清晰,穿板封堵美观
5)管道部件安装

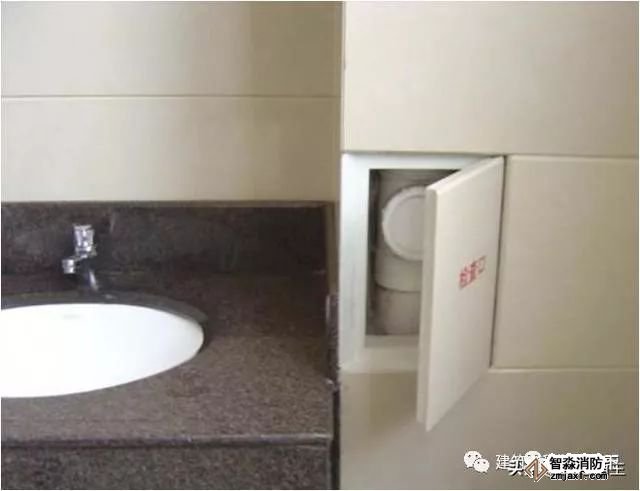

检查口安装

排水立管检查口中心高度距操作地面为1m,朝向应便于检修,铸铁排水立管检查口之间的距离不宜大于10m,塑料排水立管每六层设置一个检查口
连接

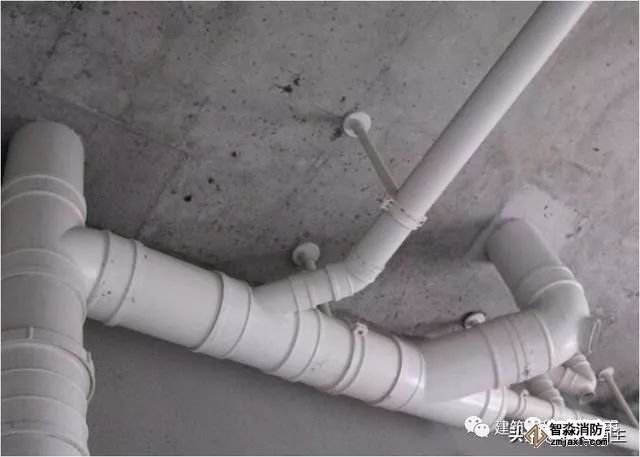

用于室内排水的水平管道与水平管道、水平管道与立管的连接,应采用45°三通或45°四通和90°斜三通或90°斜四通,封堵止水环
6)水井安装

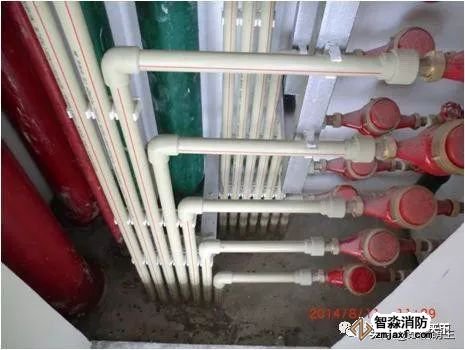

装表前应排净管内杂物,以防堵塞,水表应水平安装,箭头方向与水流方向一致。
