海湾气体灭火——海湾GST-LD-8316手自动转换开关安装接线示意图

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

海湾气体灭火——海湾GST-LD-8316手自动转换开关安装接线示意图


海湾消防设备工程师将介绍海湾手自动转换开关GST-LD-8316的安装示意图以及接线示意图。

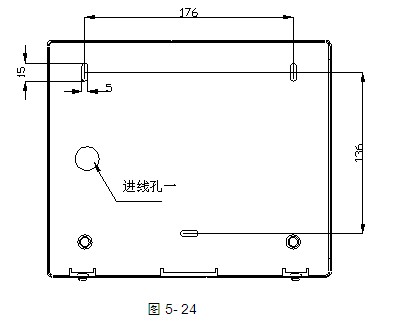

GST-LD-8316转换开关分上壳和底壳两部分,通过螺钉锁紧。转换开关采用壁挂式安装,安装孔位置和安装孔距如图5-24所示。










为方便现场安装,转换开关提供两种进线方式,可根据现场具体应用选用合适的进线方式。

方式一:总线从进线孔一进入转换开关内部,接到端子Z1、Z2上,如图5-24所示。

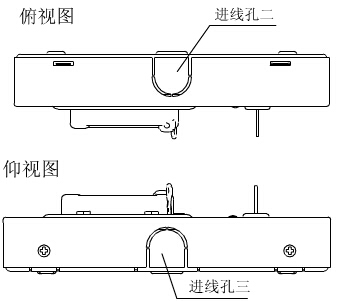

方式二:总线通过进线管从进线孔二或进线孔三进入到转换开关内部(需将挡片除去),连接到Z1、Z2上,如图5-25所示。







端子示意图如图5-26所示。








其中:

Z1、Z2:无极性信号总线输入。

布线要求:总线需采用截面积不小于1.0mm2的双绞线。



GST-LD-8316转换开关应用方法

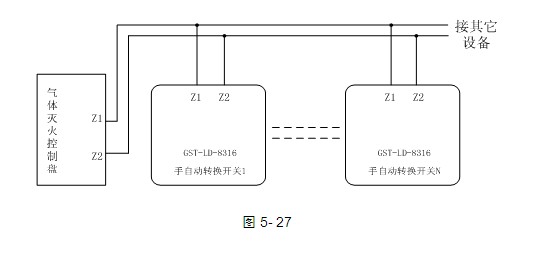

开关采用两线制与气体灭火控制器连接,允许最多10个转换开关(如果该回路中还配接有GST-LD-8318紧急启/停按钮(以下简称按钮),则转换开关和按钮一共最多可以接10只)同时控制同一区域的气体灭火钢瓶,当多只开关连接时其间需采用并联连接,如图5-27所示(图5中N≤10)。
