海湾火灾自动报警系统4个主要部分故障处理办法

作者:www.gstcp.com 文章来源:海湾消防维修 [ ]

本文主要介绍关于火灾自动报警系统控制器部分、盘类部分、广播/电话及联网部分以及联动这4个部分故障处理办法。

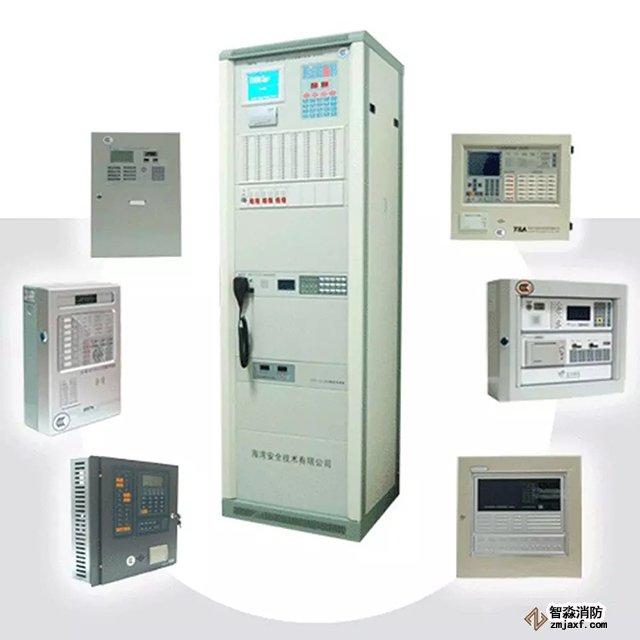

  一、控制器部分

火灾自动报警系统故障处理办法

  ◆主机内部喇叭不响

  处理方法:

  ①喇叭线没有可靠链接;

  ②喇叭损坏,更换喇叭

  ◆控制器报系统故障

  处理方法:

  ①主板与母板之间的排线接触不良;

  ②主板损坏(更换主板)。

  ◆控制器报总线短路

  处理方法:

  ①检查外接总线的线间电阻(线间电阻,不应小于500欧姆,不接电阻的情况下,应该大于10K);

  ②回路卡损坏;

  ③固定回路报短路,如不是现场线路问题、回路卡问题,那更换插槽底板试一下。

  二、盘类部分

火灾自动报警系统故障处理办法

  ◆总线盘不能登录

  处理方法:

  ①检查485-1的A、B端子是否接反;

  ②单独与主机连接,是否能登录;

  ③重新设置总线盘地址;

  ④总线盘损坏,更换总线盘。

  ◆多线盘输出故障

  处理方法:

  ①检查终端器的接线是否正确,可以在输出端并接一只4.7K电阻;

  ②多线盘的驱动板损坏,更换多线盘的驱动板。

  ◆主机内部总线盘、多线盘等均不登录

  处理方法:

  ①检查485-1的A、B端子是否接反;

  ②检查各个盘之间的485接线是否正常,检查485接线是否断路、短路;

  ③各个盘单独与主机连接,是否能登录;

  ④通讯卡485接口损坏,更换通讯卡。

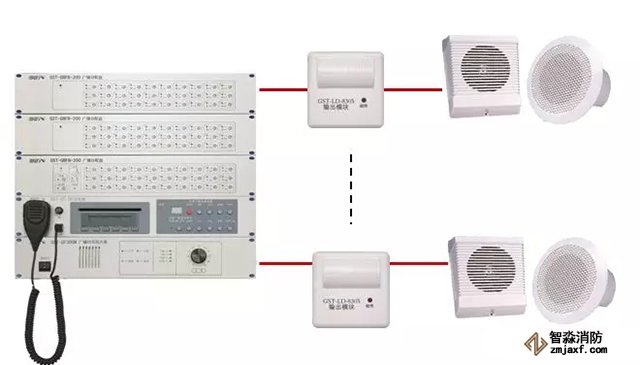

  三、广播/电话及联网部分

火灾自动报警系统故障处理办法

  ◆功率放大器报故障

  处理方法:

  ①广播输出线短路,检查广播线间电阻;

  ②模块接线端SG端与SP端接反了;

  ③广播线与其它线串线了。

  ◆电话主机报单路通话中断故障

  处理方法:

  ①在单路通话T1,T2端并接一个51K的电阻。

  ◆控制器之间无法联网

  处理方法:

  ①CAN通讯线断路,或通讯线接反;

  ②控制器地址设置错误,与其它控制器重码;

  ③控制器(含CAN交换机)的通讯速率不一致;

  ④联网线路的始发、终端没有接120Ω的匹配电阻;

  ⑤联网距离太远;

  ⑥联网通讯卡损坏,更换通讯卡。

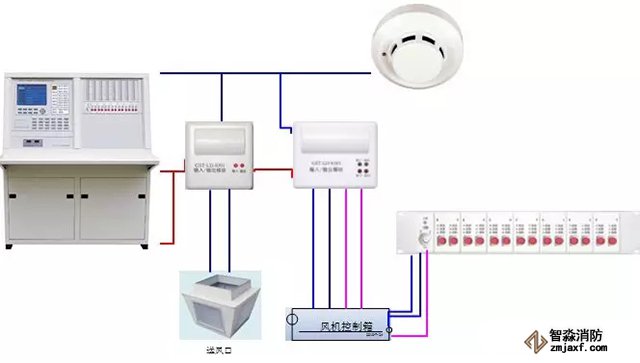

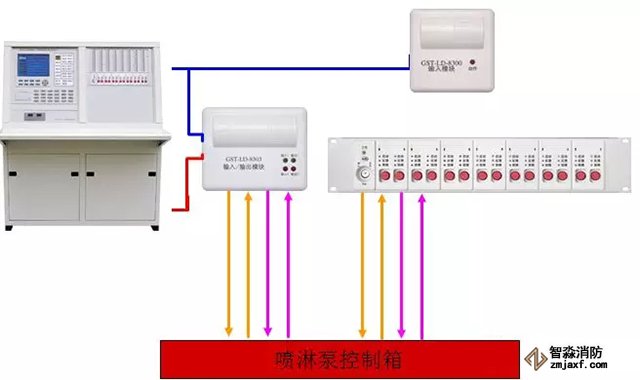

  四、联动部分

火灾自动报警系统故障处理办法

  ◆联动电源报线路故障

  处理方法:

  ①断开外部线路,测量外部24V线路是否短路;

  ②电源滤波器损坏;

  ③现场负载过大,增加电源解决;

  ④电源盘损坏。

  ◆执行联动程序后,现场设备联动不了

  处理方法:

  ①检查联动模式是否处于自动状态;

  ②检查编程是否有误;

  ③检查现场设备是否处于故障状态;

  ④检查现场设备是否登录;

  ⑤主板损坏。

  ◆触发火警时应急广播不能自动切换

  处理方法:

  ①检查广播模块是否定义到广播控制盘;

  ②广播模块未启动;广播控制盘是否登录,未登录检查485-1通讯连接线。
