海湾TSZ-GSTN60消防电话总机接线安装技术

2.1 海湾TSZ-GSTN60消防电话总机特点

 采用两总线控制。总机、电话分机及电话插孔接口之间两总线连接，使得系统布线达到最小

化，工程施工简单。

 系统容量大。在两总线上最多可监控 99 个总线分机或插孔接口。

 总机系统实时自动巡检，及时检测出分机故障和线路故障。分机摘机，总机将在 2 秒之内出

呼叫反应。

 总机采用液晶汉字图形显示，可以非常直观的显示各项功能操作及通话呼叫状态，使用非常

便利。

 总机中使用了一片大容量的 FLASH 存储器，可以存储 9 小时以上的通话录音，及 500 条记

录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容，外形示意图见 7- 2。

2.2 海湾TSZ-GSTN60消防电话总机主要技术指标

 电源：直流 24V±10%,总机最大工作电流约 0.5A

 总线线路电阻（包括导线电阻和连接点接触电阻）：最大不超过 70 欧姆

 总线容量：最多 99 个编码地址

 总线长度：最大 1500 米

 话音频率范围：300～3400Hz

 话音传输损耗：＜5dB

 工作环境：环境温度：-10～55℃；相对湿度：≤ 95%

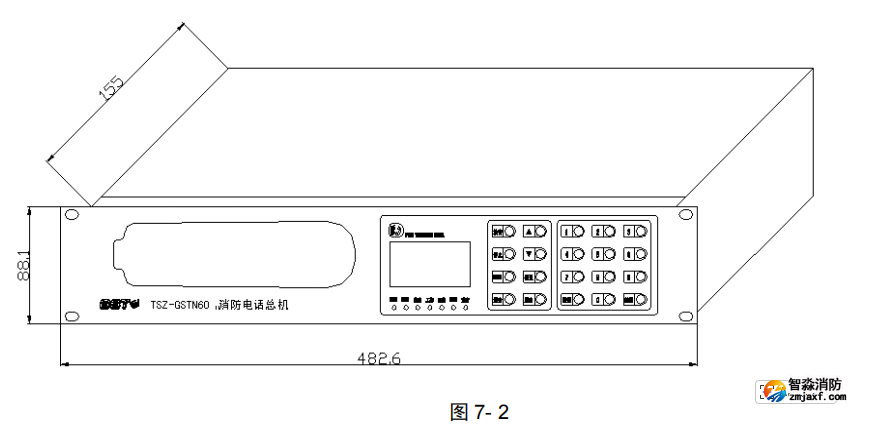

 电话总机的尺寸和重量

 尺 寸：482.6mm×88.1mm×155mm(宽×高×厚)，如图 7-2.

重 量：2.5kg
