海湾GST-DH9600总线隔离器

作者:www.gstxf.com文章来源:海湾电气火灾监控系统 [ ]

一、GST-DH9600总线隔离器概述



  在总线制电气火灾监控系统中,往往会出现某一局部总线出现故障(例如短路)造成整个监控系统无法正常工作的情况。GST-DH9600总线隔离器的作用是,当总线发生故障时,将发生故障的总线部分与整个系统隔离开来,以保证系统的其它部分能够正常工作,同时便于确定出发生故障的总线部位。当故障部分的总线修复后,隔离器可自行恢复工作,将被隔离出去的总线部分重新纳入系统。



二、GST-DH9600总线隔离器产品规格





型号 GST-DH9600
工作电压 总线24V
动作电流 50mA(最多可接入5个编码设备)
隔离动作确认灯 红色
使用环境 温度:-10℃~+50℃
相对湿度≤95%,不结露
外形尺寸 120mm×80mm×39mm





三、GST-DH9600总线隔离器结构与安装

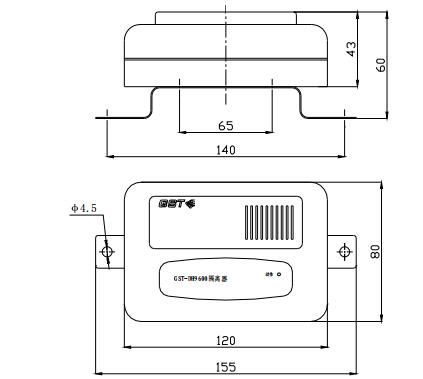

   GST-DH9600总线隔离器外形示图如下图所示:

GST-DH9600总线隔离器结构与安装

四、GST-DH9600总线隔离器接线

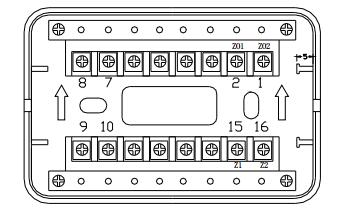

   GST-DH9600总线隔离器端子示意图如下图所示:

GST-DH9600总线隔离器端子示意图

  其中:

  Z1、Z2:无极性信号二总线输入端子;

  ZO1、ZO2:无极性信号二总线输出端子。

  GST-DH9600总线隔离器布线要求

  直接与信号二总线连接,无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。
