海湾J-SAM-GST9116隔爆型手动火灾报警按钮

作者:www.gstxf.com文章来源:海湾消防公司 [ ]

J-SAM-GST9116隔爆型手动火灾报警按钮情景展示J-SAM-GST9116隔爆型手动火灾报警按钮参数J-SAM-GST9116隔爆型手动火灾报警按钮特点J-SAM-GST9116隔爆型手动火灾报警按钮实拍

一、J-SAM-GST9116隔爆型手动火灾报警按钮概述:

  J-SAM-GST9116手动火灾报警按钮(以下简称报警按钮)安装在船舶及工业防爆场所,当人工确认火灾发生后按下报警按钮上的按片,可向火灾报警控制器(以下简称控制器)发出火灾报警信号。

  报警按钮的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》、GB12476.1-2000《可燃性粉尘环境用电气设备第1部分:用外壳和限制表面温度保护的电气设备第1节:电气设备的技术要求》标准的要求,同时还满足GB19880-2005《手动火灾报警按钮》中的各项要求。

  J-SAM-GST9116报警按钮适用于船舶、爆炸性气体危险场所的1区、2区和爆炸性粉尘危险场所的20区、21区和22区,可用于户外,需根据现场环境选用。

二、J-SAM-GST9116隔爆型手动火灾报警按钮特点:

  1.用单片机进行报警检测、输出控制,采用数字化总线与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力。

  2.地址码为电子编码,可现场改写。

  3.提供独立的输出触点,可直接控制其它外部设备。

  4.报警按钮上的按片在按下后必须使用专用工具复位。

  5.宽温型、高防护、防爆产品,可用于船舶、户外及爆炸危险场所。  6.双接口配置,可实现分线功能,省去防爆接线箱。

三、J-SAM-GST9116隔爆型手动火灾报警按钮技术特性:

  1.工作电压:额定工作电压:总线24V工作电压范围:总线16V~28V

  2.工作电流:监视电流≤0.8mA报警电流≤2mA

  3.输出容量:常开无源输出,触点容量1A,DC24V

  4.启动零件型式:重复使用型

  5.启动方式:人工按下按片

  6.复位方式:用专用钥匙手动复位

  7.火警指示灯:红色,正常巡检时闪亮,报警后常亮。

  8.编码方式:电子编码(编码范围为1~242)

  9.线制:控制器二总线,无极性

  10.使用环境:温度:-40℃~+70℃相对湿度≤95%

  11.外形尺寸:196mm×129mm×95mm(不包括安装附件)

  12.外壳防护等级:IP65

  13.壳体材料和颜色:ZL102铝合金,红色

  14.重量:2kg

  16.安装孔距:153mm

  17.执行标准:GB3836.1-2000,GB3836.2-2000,GB12476.1-2000,GB19880-2005

  18.防爆标志:ExdⅡBT6/DIPA20TA,T6

  19.防爆合格证编号:CE061142

四、J-SAM-GST9116隔爆手动火灾报警按钮结构特征与工作原理

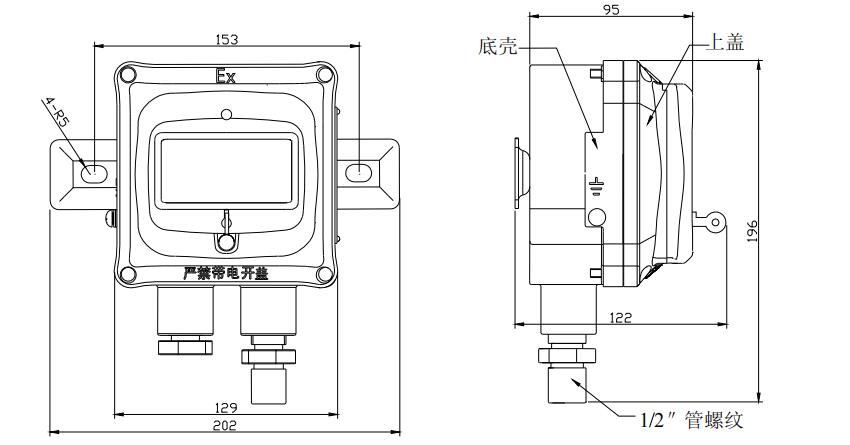

  1.报警按钮的外形示意图如图1所示。

J-SAM-GST9116隔爆型手动火灾报警按钮外形示意图

  2.工作原理

  本报警按钮采用按压报警方式,通过机械结构进行自锁,可减少人为误触发现象。报警按钮内置单片机,完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息,地址码可通过本公司生产的电子编码器进行现场更改。


报警按钮的安装采用壁挂安装和立柱安装两种方式。

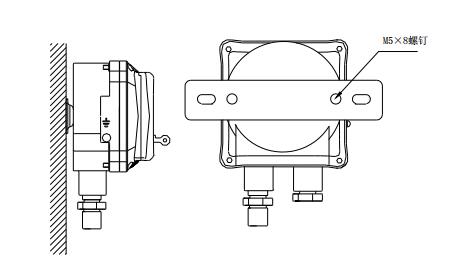

壁挂安装方式示意图如图 所示:
J-SAM-GST9116隔爆手动火灾报警按钮壁挂安装方式示意图
报警按钮主体分为底壳和上盖两部分,安装前,应首先将上盖上的 4 个固定螺栓拧下,将上盖小心的从底壳上取下来。

将挂板与底壳用 M5×8 的十字槽盘头螺钉连接牢固,然后使用 M8×60 的膨胀螺栓将报警按钮的底壳和挂板直接固定在墙壁上。

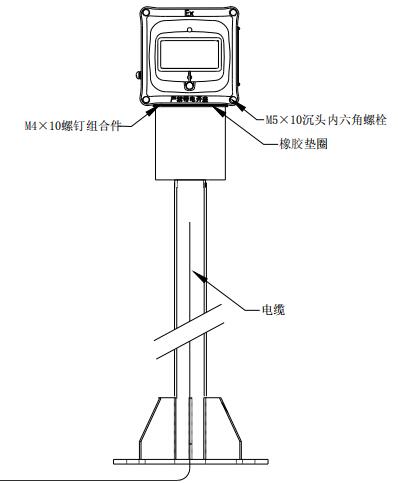

立柱安装方式示意图所示:
J-SAM-GST9116隔爆手动火灾报警按钮立柱安装方式示意图
报警按钮上盖线路板上配有接线端子,对外接线端子示意图如图 所示:
J-SAM-GST9116隔爆手动火灾报警按钮对外接线端子示意图

其中:
Z1、Z2:编码模式:接信号总线,无极性;非编码模式:接 DC24V,无极性。
Z3、Z4:用于 Z1、Z2 输入信号的分线输出。
K1、K2:无源常开输出端子,当报警按钮按下时,输出触点闭合,可直接控制外部设备。
可根据实际情况选择是否使用。
接线时应将电缆线按顺序接入接线端子上。
接好线后,将上盖盖到底壳上,然后将上盖与底壳用 M5×10 的沉头内六角螺钉固定即完成安装。
本报警按钮室外安装时可配用 LZ10011 型防雨罩与 LZ1001 型立柱。LZ10011 型防雨罩可采用壁挂式安装,也可与 LZ1001 型立柱配套安装。

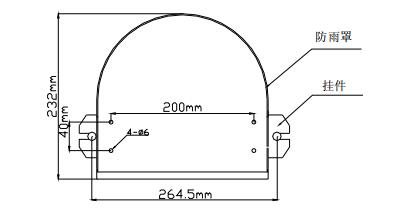

LZ10011 型防雨罩壁挂安装时需配用挂件进行安装,壁挂安装示意图所示。
J-SAM-GST9116隔爆手动火灾报警按钮

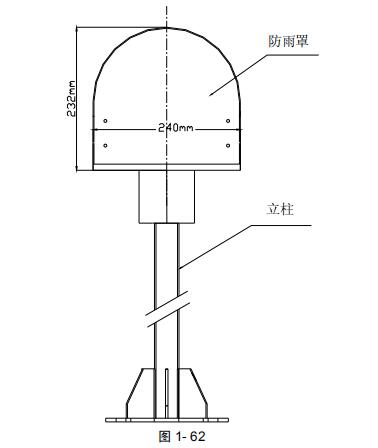

LZ10011 型防雨罩与 LZ1001 型立柱配套安装示意图如图 所示。
LZ10011 型防雨罩与 LZ1001 型立柱配套安装示意图

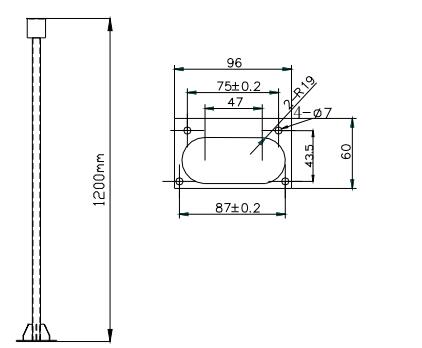

LZ1001 型立柱外形示意图如图所示。
LZ1001 型立柱外形示意图
布线要求:
本报警按钮应用于ⅡB 环境中,电缆引入装置为橡胶密封圈型式。将截面积≥1mm2、外径为φ8mm-φ10mm 的屏蔽阻燃双绞电缆穿过金属垫圈和橡胶密封圈,将橡胶密封圈、金属垫圈连同电缆一同旋进报警按钮壳体,用扳手将密封圈压紧对丝旋紧。
本报警按钮也可应用于ⅡC 环境中,但需使用隔爆型电缆密封套(填料函)作为引入装置,安装时,必须用填料函将电缆密封套填充,填充材料及填充方式符合防爆相关规定。

五、J-SAM-GST9116防爆手报测试

  警告:待全部设备都安装完毕后再接通电源。

  1.报警按钮安装结束后或每次定期维护保养后必须进行测试。

  2.报警按钮在进行测试之前,应通知有关管理部门,系统将进行维护,会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能,以免造成不必要的报警联动。

  3.按下报警按钮按片,报警按钮红色报警指示灯应常亮,控制器应显示该报警按钮报警地址。

  4.测试结束后,用专用钥匙使报警按钮复位,并通知有关管理部门系统恢复正常;在测试过程中不合格的报警按钮检验其连接线是否正常,然后再进行测试,如仍不能通过测试,则应返回维修。
