JTY-GF-GST9711(Ex)点型光电感烟火灾探测器

作者:www.gstxf.com文章来源:海湾消防 [ ]
海湾JTY-GF-GST9711(Ex)点型光电感烟火灾探测器,海湾防爆烟感与GST-LD-8332编址接口模块配合使用,可接入本公司生产的各类火灾报警控制器,完成探测器的信号处理。
该探测器防爆类型为本质安全型,产品符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型“i”》的有关规定。

本探测器采用新型的散射技术及进口光电器件,提高了传感器的可靠性、稳定性和一致性,并采用独特的迷宫设计,防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强,并具有良好的抗化学腐蚀性。


JTY-GF-GST9711(Ex)点型光电感烟火灾探测器产品特点JTY-GF-GST9711(Ex)点型光电感烟火灾探测器产品特点JTY-GF-GST9711(Ex)点型光电感烟火灾探测器产品实拍图JTY-GF-GST9711(Ex)点型光电感烟火灾探测器产品应用场所
一、JTY-GF-GST9711(Ex)点型光电感烟火灾探测器概述:

JTY-GF-GST9711(Ex)点型光电感烟火灾探测器(以下简称探测器)为非编码感烟探测器,适用于石油、化工等行业具有防爆要求的I区及II区使用。与GST-LD-8332编址接口模块配合使用,可接入本公司生产的各类火灾报警控制器,完成探测器的信号处理。
该探测器防爆类型为本质安全型,产品符合GB 3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》和GB 3836.4-2000《爆炸性气体环境用电气设备 第4部分:本质安全型“i”》的有关规定。

二、JTY-GF-GST9711(Ex)点型光电感烟火灾探测器特点:

1.      专业造型设计,超薄型;
2.      超大指示灯指示,360度范围可见;
3.      具有溢水孔设计,防止积水渗漏;
4.      迷宫设计独特,抗灰尘污染性强;
5.      自诊断、自补偿、自学习;
6.      迷宫为专利产品,专利号为:ZL03100624.8。

三、JTY-GF-GST9711(Ex)点型光电感烟火灾探测器技术特性:

1.工作电压:DC16V~DC28V
2.静态电流≤60μA  (注:静态时探测器可工作在DC16V~DC28V电压范围内。)
3.报警电流≤30mA (注:报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供电,否则探测器会因无限流电阻而烧坏。)
4.最大波纹电压:4V(峰峰值)
5.报警复位:瞬间断电(5s Min,DC2.5V Max)
6.上电时间≤10s
7.报警确认灯:红色,正常监视时周期性(2s~4s)闪亮,报警时常亮
8.防爆标志:ExibIICT6
9.防爆合格证号:CE062089
10.安全栅参数:U0=28V,I0=93mA
11.保护面积:当空间高度为6m~12m,一个探测器的保护面积,对一般保护现场而言为80m2。空间高度为6m以下时,保护面积为60m2。具体参数应以GB 50116《火灾自动报警系统设计规范》为准。
12.线制:与电源线采用有极性二线制连接
13.使用环境:温    度:-10℃~+55℃
 相对湿度≤95%,不凝露
14.外形尺寸:直径:100mm 高:52mm(带底座)
15.外壳防护等级:IP32
16.壳体材料和颜色:ABS,瓷白
17.重  量:约110g
18.安装孔距:45mm~75mm
19.执行标准:GB 4715-2005、GB 3836.1-2000、GB 3836.4-2000

四、JTY-GF-GST9711(Ex)点型光电感烟火灾探测器结构特征与工作原理:

 JTY-GF-GST9711(Ex)

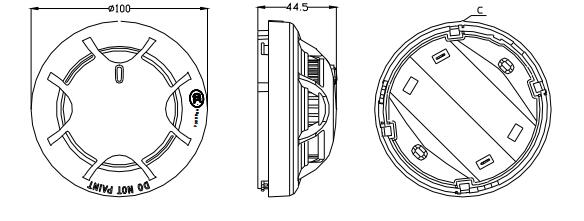

1. 探测器外形示意图如图1所示。
 JTY-GF-GST9711(Ex)点型光电感烟火灾探测器
2.工作原理
探测器采用红外线散射原理探测火灾,电路主要有红外线发射部分和接收部分组成,发射管与接收管置于光学暗室中,光学暗室可屏蔽外界杂散光干扰,但不影响烟尘进入。在无烟状态下,只接收很弱的红外光,当有烟尘进入时,由于散射作用,使接收光信号增强,当烟尘达到一定浓度时,可输出报警信号。为减少干扰及降低功耗,发射电路采用间歇方式工作,可提高发射管使用寿命。
报警输出信号采用电流方式,便于多只探测器串联使用及故障、火警检测。
