JTY-GD-G3点型光电感烟火灾探测器

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

JTY-GD-G3T点型光电感烟火灾探测器情景展示



JTY-GD-G3T点型光电感烟火灾探测器产品技术参数

JTY-GD-G3T点型光电感烟火灾探测器产品特点

JTY-GD-G3T点型光电感烟火灾探测器产品应用场所

JTY-GD-G3T适用场所

JTY-GD-G3T烟感的外形实拍

JTY-GD-G3T感烟探测器的正面背面侧面实拍图

JTY-GD-G3T点型光电感烟火灾探测器的检验报告及3C证书

一、海湾JTY-GD-G3T点型光电感烟火灾探测(简述烟感)概述:

JTY-GD-G3T点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。JTY-GD-G3T探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强,适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

二、海湾JTY-GD-G3T点型光电感烟火灾探测器特点:

1.地址编码可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠。
2.单片机实时采样处理数据、并能保存14个历史数据,曲线显示跟踪现场情况。
3.具有温度、湿度漂移补偿,灰尘积累程度及故障探测功能。
4.无极性二总线信号。

三、海湾JTY-GD-G3T点型光电感烟火灾探测器技术特性:

1.JTY-GD-G3T烟感探头工作电压:信号总线电压:总线24V   允许范围:16V~28V
2.JTY-GD-G3T工作电流:监视电流≤0.6mA  报警电流≤1.8mA
3.指示灯:报警确认灯,红色,巡检时闪烁,报警时常亮
4.编码方式:电子编码(编码范围为1~242)
5.保护面积:当空间高度为6米~12米时,一个探测器的保护面积,对一般保护场所而言为80平方米。空间高度为6米以下时,保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。
6.线制:信号二总线无极性
7.使用环境:
 温    度:-10℃~+55℃
 相对湿度≤95%,不凝露
8.外形尺寸:直径100mm   高56mm(带底座)
9.外壳防护等级:IP23
10.壳体材料和颜色:ABS,象牙白
11.重量:约120g
12.安装孔距:45mm~75mm
13.执行标准:GB 4715-2005

四、JTY-GD-G3T感烟火灾探测器保护面积


当空间高度为6m~12m时,一个探测器的保护面积,对一般保护场所而言为80m2。空间高度为6m以下时,保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》(GB50116)为准。


五、JTY-GD-G3T感烟火灾探测器结构特征、安装与布线

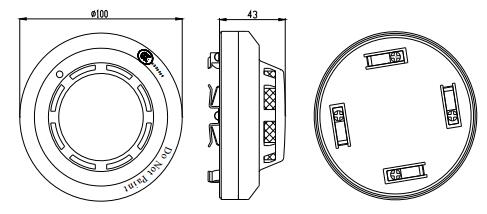

探测器的外形结构示意图如图1-1:

海湾JTY-GD-G3点型光电感烟火灾探测器(烟感)

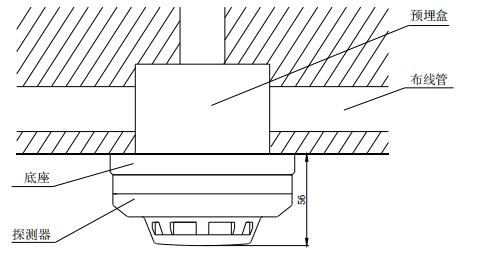

JTY-GD-G3感烟探测器安装方式如图1-2:

海湾JTY-GD-G3点型光电感烟火灾探测器(烟感)

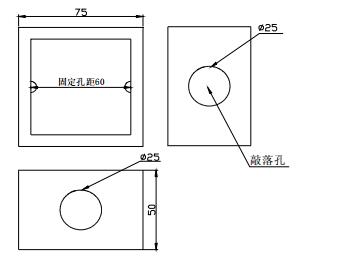

接线盒可采用86H50型标准预埋盒,其结构尺寸外形示意图如图1-3:

海湾JTY-GD-G3点型光电感烟火灾探测器(烟感)

DZ-02探测器通用底座外形示意图如图1-4:

海湾JTY-GD-G3点型光电感烟火灾探测器(烟感)



底座上有4个导体片,片上带接线端子,底座上不设定位卡,便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上(不分极性),另一对导体片用来辅助固定探测器。
待底座安装牢固后,将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

布线要求:探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线,穿金属管或阻燃管敷设。
