海湾DZ-07(IP)探测器底座

一、海湾DZ-07(IP)探测器底座概述

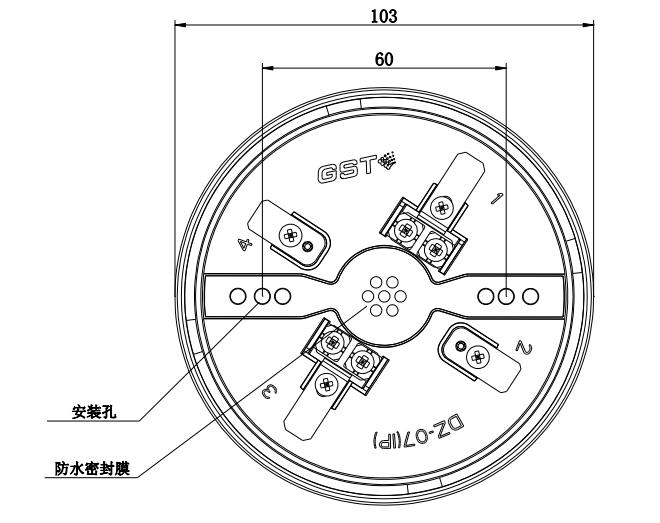

　　海湾DZ-07(IP)探测器底座，底座中心进线孔和两侧安装孔采用防水密封膜。底座上有4个导体片，其中一对长导体片上带接线端子（1，3），

布线管内的探测器总线接在两个长导体片的接线端子上（不分极性），另一对导体片用来辅助固定探测器（2，4）。

二、海湾DZ-07(IP)探测器底座安装使用说明

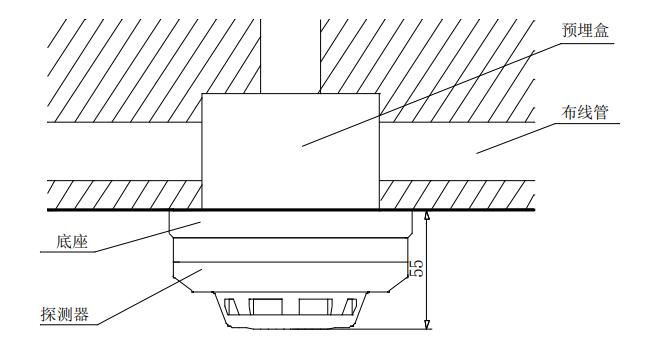

　　待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

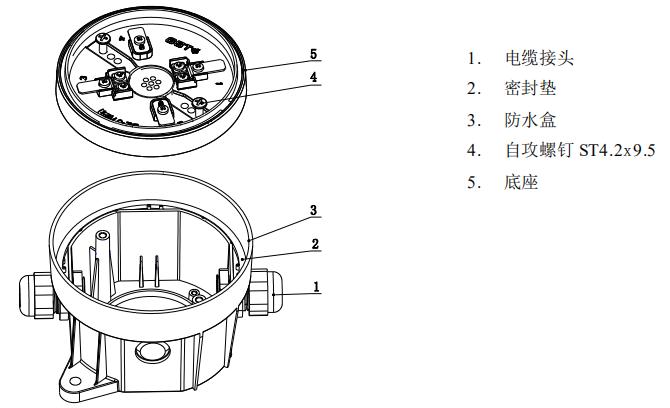

　　DZ-07(IP)探测器底座也可以配套DZ-07(IP)防水盒安装使用，底座与防水盒通过两个ST4.2×9.5自攻螺钉进行连接固定，并确认安装牢固。

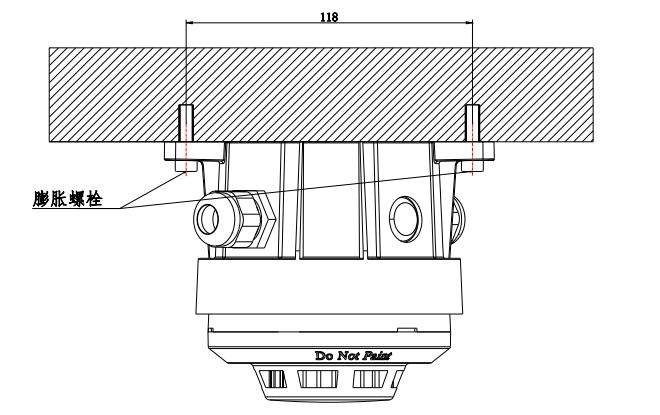

　　防水盒采用顶棚安装方式，如图所示，推荐使用两个M5×30的膨胀螺钉直接固定，并确认安装牢固。

　　备注：DZ-07(IP)防水盒需另外采购配置。

三、海湾DZ-07(IP)探测器底座外形尺寸
