海湾GST-BMQ-2电子编码器

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

GST-BMQ-2电子编码器GST-BMQ-2电子编码器GST-BMQ-2电子编码器GST-BMQ-2电子编码器

一、海湾GST-BMQ-2电子编码器概述

  GST-BMQ-2电子编码器可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能,还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、海湾GST-BMQ-2电子编码器特点

  1.该编码器采用手握式结构,外形小巧,携带方便,操作简单;

  2.该编码器可通过编码器后盖的总线接口,直接和总线型探测器旋接,进行编码等操作,更加方便;

  3.可对公司生产的总线型探测器、模块等设备编码,可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码;

  4.四位段码式液晶显示,显示直观;

  5.低功耗睡眠和自动关机功能;

  6.电池欠压指示功能。

三、海湾GST-BMQ-2电子编码器技术特性

  1.电源:1节9V叠式电池

  2.工作电流≤8mA

  3.待机电流≤100чA

  4.使用环境:

  温度:-10℃~+50℃

  相对湿度≤95%,不凝露

  5.尺寸:164mm×64mm×37mm

四、海湾GST-BMQ-2电子编码器结构特征

  GST-BMQ-2各部分名称和功能说明如下:

  1.电源开关:完成系统硬件开机和关机操作。

  2.液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。

  3.总线插口:编码器通过总线插口与探测器或模块相连。

  4.火灾显示盘接口(I²C):编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

  5.复位键:当编码器由于长时间不使用而自动关机后,按下复位键可以使系统重新上电并进入工作状态。

  6.固定螺丝:将编码器的印制板固定好,并且将编码器的前盖好后盖安装在一起。

  7.电池盒后盖:内部放置电池。

  8.铭牌:贴于编码器背面。

  9.JTY-GD-G3、JTY-ZCD-G3N型探测器总线接口:旋接JTY-GD-G3、JTY-ZCD-G3N探测器。

  10.JTY-GM-GST9611、JTW-ZOM-GST9611、JTW-ZOM-GST9612探测器。

  11.电池盖螺丝:将电池固定好。

  12.保护盖:保护后盖的总线接口,以免发生短路等事故。

  GST-BMQ-2电子编码器外形结构:

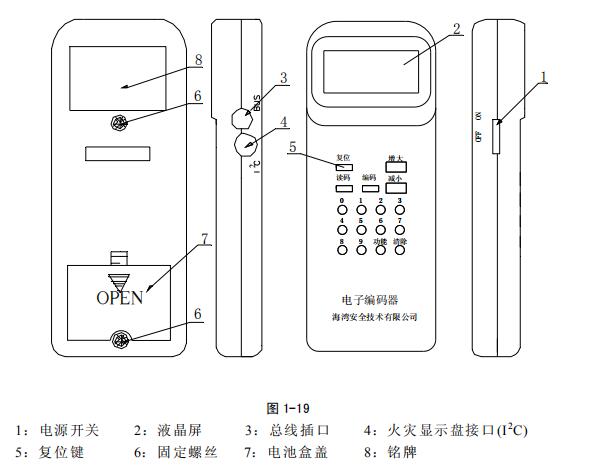

  电子编码器的外形结构如图所示:

GST-BMQ-2电子编码器

  1:电源开关2:液晶屏3:总线插口4:火灾显示盘接口(I2C)

  5:复位键6:固定螺丝7:电池盒后盖8:铭牌

  9:G3系列探测器总线接口10:GST9000系列探测器总线接口11:电池盒后盖螺丝

  12:保护盖13:探测器对位标识

  其中各部分功能说明如下:

  1)电源开关:完成系统硬件开机和关机操作。

  2)液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。

  3)总线插口:编码器通过总线插口与探测器或模块相连。

  4)火灾显示盘接口(I2C):编码器通过此接口与ZF-GST8903火灾显示盘或以I2C编程方式编码的探测器相连。

  5)复位键:当编码器由于长时间不使用而自动关机后,按下复位键可以使系统重新上电并进入工作状态。

  6)固定螺丝:将编码器的印制板固定好,并且将编码器的前盖和后盖安装在一起。

  7)电池盒后盖:内部放置电池。

  8)铭牌:贴于编码器背面。

  9)G3系列探测器总线接口:旋接JTY-GD-G3、JTW-ZCD-G3N、JTF-GOM-GST601等探测器。

  10)GST9000系列探测器总线接口:旋接JTY-GM-GST9611、JTW-ZOM-GST9612、JTF-GOM-GST9613等探测器。

  11)电池盖螺丝:将电池固定好。

  12)保护盖:保护后盖的总线接口,以免发生短路等事故。

  13)探测器对位标识:探测器旋接对位标记。

五、海湾GST-BMQ-2电子编码器使用及操作

  1.电池的初次安装

  打开电池盖螺丝和电池盒后盖,将电池正确扣在电池扣上,装在电池盒内,盖好后盖,拧紧螺丝。

  2.电池的更换

  如果液晶屏前部有“LB”字符显示,表明电池已经欠压,应及时进行更换。

  注意:更换前应关闭电源开关;从电池扣上拨下电池时不要用力过大。

  3.系统连线

  与探测器、模块连接:将连接线的异端插在编码器的总线插口内(如图1所示的3处),另一端的两个夹子分别夹在探测器或模块的两根总线上。

  与JTY-GM-GST9611、JTW-ZOM-GST9612型探测器连接:将探测器旋接到后盖的总线接口上,探测器上的对位标志,从编码器的对位标志1旋到对位标志2处,就可以连接到总线上。

  与JTY-GD-G3、JTY-ZCD-G3N型探测器连接:将探测器旋接到后盖的总线接口上,无对位要求。

  与火灾显示盘和其他I²C插座内(如图1所示的4处),另一端的连接器头插在火灾显示盘和其他探测器的连接器座上。

  4.开机

  将电源开关拨到“开”的位置,此时在液晶屏上显示“H002”,表明工作正常。

  5.自动关机的复位

  当编码器由于长时间不用自动关机后,按下复位键可以使系统重新上电并恢复正常工作状态。

六、海湾GST-BMQ-2电子编码器故障分析与排除

  1.开机不显示:检测电池扣与线路板是否断路与电池连接是否牢固,否则为电路内部损坏。

  2.不能编码:确定所编码的探测器或模块完好,确定连接总线端子正确,检查总线是否断路或短路,否则为电路内部损坏。
