DZ-03定位底座

作者:www.gstxf.com文章来源:海湾消防 [ ]

一、DZ-03概述:
本底座确定探测器有唯一的安装位置,接线简单方便,适用于JTY-GF-GST104型点型
光电感烟火灾探测器、JTWB-ZCD-G1(A) 型点型感温火灾探测器、JTFB-GOF-GST601型点型复合式感烟感温火灾探测器、JTG-ZW-G1B型点型紫外火焰探测器安装接线。


二、DZ-03结构特征、安装与布线:

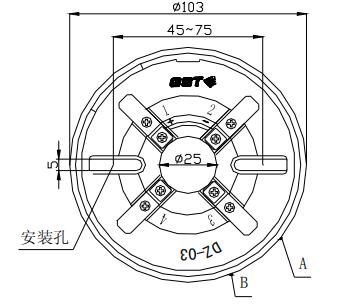

 探测器安装接线盒可采用86H50型标准预埋盒,安装采用DZ-03定位底座,其示意图如下图:

DZ-03定位底座 海湾底座

 定位底座上有四个带数字标识的接线端子,“1”接编址接口模块输出端的正极;“2”作为输出连接下一只探测器的电源正极(即“1”号端子);“3”与下一只探测器的电源负极(即“3”号端子)连到一起,并接在编址接口模块输出端的负极上;“4”不接线,用来辅助固定探测器。
 输出回路终端接有GST-LD-8320终端器,底座“1”、“2”间连接一只1N5819二极管(注意极性)。

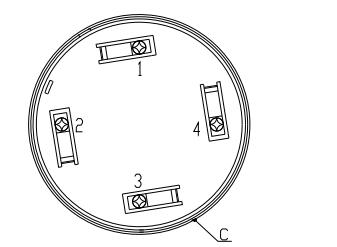

 探测器底部示意图如下图:

DZ-03定位底座 海湾底座

 探测器与底座上有定位凸棱,使探测器具有唯一的安装位置。定位底座A、B处有两个凸棱,探测器底部侧面C处有一个凸棱。装配时,将探测器凸棱C对准定位底座A处,顺时针旋转至B处即可安装好探测器。
 探测器与GST-LD-8319输入模块配合应用。


布线要求:采用截面积≥1.0 mm2的阻燃RV或BVR线。
