海湾ZD-02直控盘终端器

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

一、海湾ZD-02直控盘终端器概述

  海湾ZD-02直控盘终端器(以下简称终端器),主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的GST-LD-KZ08H直控盘配合使用。

二、ZD-02直控盘终端器特点

  1.ZD-02提供一组常开触点、一组常闭触点,使直控盘与被控设备电气隔离;

  2.实现启停控制、向直控盘提供反馈信号;

  3.ZD-02终端器本身提供对外接线,便于现场接线。

三、ZD-02直控盘终端器技术特性

工作电压 工作电压:DC24V;允许范围:DC20V~DC28V
工作电流 监视电流≤4.5mA;动作电流≤26mA
输出容量 5A ,AC220V 或 5A ,DC24V;
线制 与直控盘采用二线制连接;与现场设备采用六线连接,其中有四根线用于被控设备的启停操作,其余两线用于接收回答信号
使用环境 温度:-10℃~55℃;相对湿度≤95%,不凝露
外形尺寸 68mm×64mm×26.5mm
外壳防护等级 IP30
壳体材料和颜色 阻燃 ABS,瓷白
重量 约 116g(带连接线)

四、海湾ZD-02直控盘终端器结构特征

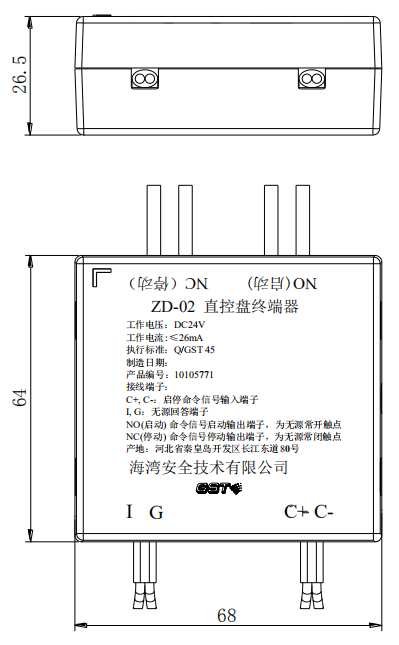

  终端器外形示意图如下图所示:

ZD-02直控盘终端器外形示意图

ZD-02外形示意图

五、ZD-02直控盘终端器安装与布线

  警告:安装设备之前,请切断回路的电源。

  1.安装前应首先检查外壳是否完好无损,标识是否齐全。

  2.终端器采用明装方式,将终端器外接线按标识及接线说明和外部相应电气线缆连接。根据现场环境将终端器固定在合适位置即可。

  接线说明如下:

  C+、C-:启停命令信号输入端子;

  I、G:无源常开回答信号输入端子;

  以上为弱电端子;

  NO(启动):启动命令信号输出端子,为无源常开触点;

  NC(停动):停动命令信号输出端子,为无源常闭触点。

  4.布线要求:各外接线建议采用RV线,导线截面≥1.5mm2

六、ZD-02直控盘终端器应用方法

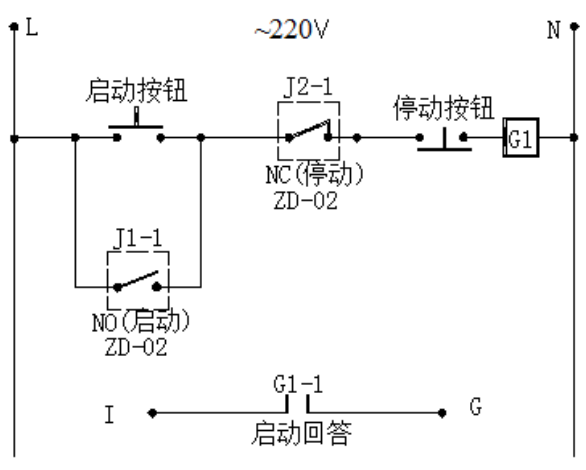

  利用一个终端器可完成对交流设备的启停控制,如下图所示。

ZD-02直控盘终端器控制交流型设备示意图

控制交流型设备示意图
