GST-LD-8302A双动作切换模块

作者:www.gstxf.com文章来源:海湾消防 [ ]

GST-LD-8302A双动作切换模块展示GST-LD-8302A双动作切换模块参数GST-LD-8302A双动作切换模块特点GST-LD-8302A双动作切换模块实拍

一、GST-LD-8302A双动作切换模块概述

  GST-LD-8302A双动作切换模块(以下简称模块)是一种非编码模块,用于实现需直流大电流启动的设备及交流220V启动的设备的控制。与GST-LD-8303型双输入/双输出模块配合使用,防止强电造成的系统总线危险。

二、GST-LD-8302A双动作切换模块特点

  1.提供两组常开、常闭触点;

  2.输出采用高品质继电器,确保可靠吸合;

  3.可将AC220V回答信号转换为无源常开触点回答信号;

  4.电路部分和接线底壳采用插接方式,接触可靠、便于施工;

  5.输出触点完全开放,用户可根据需要灵活使用。

三、GST-LD-8302A双动作切换模块技术特性

  1.工作电压:

  启动电压:DC24V

  允许范围:DC20V~DC28V

  2.工作电流:

  监视电流:0mA

  动作电流≤40mA

  3.输出容量:5A,AC220V或5A,DC24V;

  最大切换值:AC250V,10A(NO),6A(NC)

  4.输出控制方式:电平方式,继电器始终吸合

  5.线制:输入端采用五线制与GST-LD-8303模块连接;输出端采用六线与受控设备连接,其中三线用于控制设备,三线用于接收回答信号

  6.使用环境:

  温度:-10℃~+50℃

  相对湿度:≤95%,不凝露

  7.外形尺寸:120mm×80mm×43mm

  8.壳体材料和颜色:ABS,象牙白

  9.重量:约201g(带底壳)

  10.安装孔距:65mm

四、GST-LD-8302A双动作切换模块结构特征与工作原理

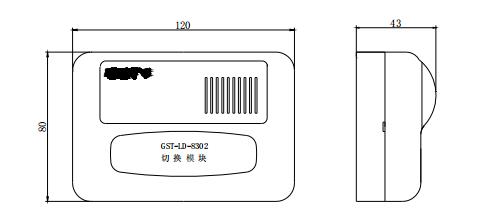

  1.模块的外形示意图如图1所示。

GST-LD-8302A双动作切换模块

  本模块的外形尺寸及结构与GST-LD-8302切换模块相同,安装方法也相同,其对外端子示意图如下图:

GST-LD-8302A双动作切换模块

  其中:

  弱电端子如下:

  C1:启动命令信号输入端子

  C2:停动命令信号输入端子

  GND:地线端子

  IN1:启动回答信号输出端子

  IN2:停动回答信号输出端子

  强电端子如下:

  A、B:启动命令信号输出端子,为无源常开触点

  C、B:停动命令信号输出端子,为无源常闭触点

  D:启动回答信号输入端子,取自被控设备AC220V常开触点

  E:停动回答信号输入端子,取自被控设备AC220V常闭触点

  N:AC220V零线端子

  2.工作原理

  采用直流继电器进行切换,输入为DC24V,输出触点可直接控制交流220V及直流大电流设备。回答信号采用AC220V输入,经降压后驱动继电器工作。


详情下载完整版GST-LD-8302A双动作切换模块
