GST-LD-8302C切换模块

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

GST-LD-8302C切换模块情景展示GST-LD-8302C切换模块技术参数GST-LD-8302C切换模块GST-LD-8302C切换模块产品实拍



一、GST-LD-8302C切换模块概述:

GST-LD-8302C切换模块(以下简称模块),主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的多线制控制盘配合使用,如GST-LD-KZ014型多线制控制盘等。

二、GST-LD-8302C切换模块特点:

1.提供一组常开、常闭触点,使多线制控制盘与外部控制设备电气隔离。
2.用两线实现启动控制及回答、短路、断路检测,便于现场布线。
3.电路部分和接线底壳采用插接方式,接触可靠、便于施工。

三、GST-LD-8302C切换模块技术特性:

1.工作电压:启动电压:DC24V      允许范围:DC20V~DC28V
2.工作电流:监视电流≤4.5mA   动作电流≤26mA
3.输出容量:5A ,AC220V或5A ,DC24V
4.线制:与多线制控制盘采用二线制连接;与现场设备采用四线连接,其中两线用于控制设备,两线用于接收回答信号。
5.使用环境:
 温    度: -10℃~+50℃
 相对湿度≤95%,不凝露
6.外形尺寸:120mm×80mm×43mm
7.壳体材料和颜色:ABS,象牙白
8.重量:约187g(带底壳)
9.安装孔距:65mm

四、GST-LD-8302C切换模块结构特征:

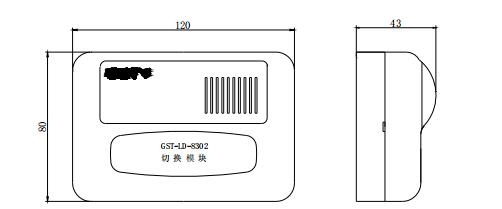

模块外形示意图如下图所示:

GST-LD-8302C切换模块




详情下载完整版GST-LD-8302C切换模
