海湾GST-LD-8369隔离器

作者:www.gstcp.com文章来源:海湾消防设备 [ ]

一、海湾GST-LD-8369隔离器产品概述

  海湾GST-LD-8369隔离器(以下简称隔离器),主要用于隔离总线上发生短路的部分,保证总线上的其它设备正常工作。待故障修复后,总线隔离器可将被隔离出去的部分重新纳入系统。并且,使用隔离器便于确定总线发生短路的位置。

二、海湾GST-LD-8369隔离器特点

  1.总线短路故障排除后,可将被隔离出去的部分重新纳入系统。

  2.GST-LD-8369最大输出电流1.2A。

三、海湾GST-LD-8369隔离器技术特性

工作电压 DC24V 允许范围:DC16V~DC28V
工作电流 待机电流≤0.15mA
负载能力 总线24V,1.2A
指示灯 黄色(正常监视状态闪亮,线路故障时常亮)
使用环境 温度:-10℃~55℃ 相对湿度≤95%,不凝露
外形尺寸 86mm×86mm×43mm(带底壳)
外壳防护等级 IP30
壳体材料和颜色 ABS,白色
重量 约122g(带底壳)
安装孔距 60mm

四、海湾GST-LD-8369隔离器结构特征与工作原理

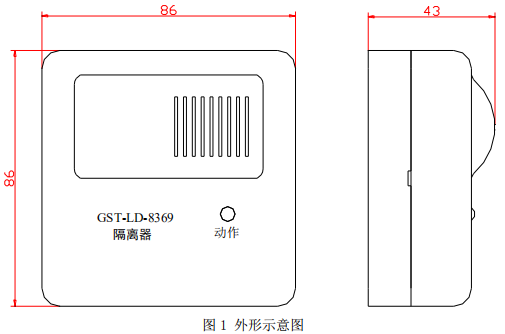

  1.GST-LD-8369隔离器的外形示意图如图1所示。

GST-LD-8369隔离器外形示意图

  2.工作原理

  当隔离器检测到短路故障时,在短路部分上串入20kΩ电阻;当隔离器检测到短路恢复后,去掉20k电阻,并将被隔离部分重新纳入系统。

五、海湾GST-LD-8369隔离器安装与布线

  警告:安装设备之前,请切断回路的电源并确认导轨已安装牢靠。

  1.安装前应首先检查外壳是否完好无损,标识是否齐全。

  2.隔离器采用明装方式,底壳与隔离器间采用插接式结构安装,安装时只需拔下隔离器,从底壳的进线孔中穿入电缆并接在相应的端子上,再插好隔离器即可安装完毕。

  3.隔离器采用进线管预埋安装,将底盒安装在86H50型预埋盒上,安装孔距为60mm(参见图3),安装示意图如图2所示:

GST-LD-8369隔离器安装示意图

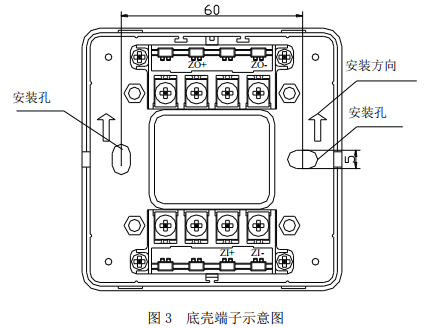

  4.底壳端子示意图如图3所示:

GST-LD-8369隔离器端子示意图

  接线说明如下:

  ZI+、ZI-:输入信号总线,ZI+为正极,ZI-为负极;

  ZO+、ZO-:输出信号总线,ZO+为正极,ZO-为负极;

  5.布线要求:选用截面积不小于1.0mm2的RVS双绞线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。

六、GST-LD-8369隔离器测试

  1.建议至少每个月都对隔离器进行一次测试。

  2.隔离器在进行测试之前,应通知有关管理部门,并对控制器进行适当处理,防止出现不期望的报警联动。

  3.测试:在监测状态下隔离器正常时,短路隔离器输出端,隔离器应进入保护状态,输入端总线信号正常,指示灯常亮;去除短路,指示灯闪亮,输入、输出端总线信号都正常。如上述情况均正常,则说明隔离器工作正常。

  4.测试结束后,通过火灾报警控制器复位系统,并通知有关管理部门系统恢复正常。

  5.在测试过程中不合格的隔离器检验其接线是否正常,然后再进行测试,如仍不能通过测试,则应返回维修。

七、海湾GST-LD-8369隔离器应用方法

  隔离器串接到总线中。ZI+、ZI-为输入信号总线;ZO+、ZO-为输出信号总线。

GST-LD-8369接线

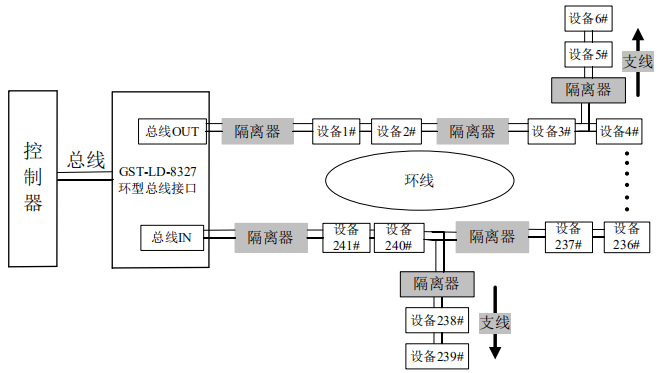

系统接线图

  注意:隔离器端子有极性。
