海湾GST-LD-8364输入输出模块

作者:www.gstcp.com文章来源:海湾消防设备 [ ]

一、海湾GST-LD-8364输入/输出模块产品概述

  GST-LD-8364输入/输出模块(以下简称模块),总线供电,具备DC25V有源输出功能,主要用于连接需要火灾报警控制器控制的消防联动设备,如排烟阀、送风阀、防火阀等,可接收并上传设备的反馈回答信号。

二、海湾GST-LD-8364输入/输出模块特点

  1.无极性两总线低功耗设计,无需外加24V电源;

  2.输入、输出均具有检线功能;

  3.GST-LD-8364输入端可现场设为常开检线、常闭检线,与无源触点连接;

  4.GST-LD-8364输出端可提供DC25V有源脉冲电压;

  5.GST-LD-8364地址码为电子编码,可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠;

  6.电路部分和接线底壳采用插接方式,接触可靠、便于施工。

三、GST-LD-8364输入/输出模块技术参数

型号 GST-LD-8364
名称 输入/输出模块
品牌 海湾
工作电源总线 24V(16V~28V)
监视电流 ≤0.5mA
总线启动电流 ≤10mA
线制 无极性信号二总线,低功耗设计
输出容量 输出恒压 DC25V,最大输出能量 1.91J,负载 1.5A 时最长输出脉冲宽度 53ms;脉冲时间最长 3s。电流做功公式参照:W(J)=V(V)*I(A)*t(s)
输入指示灯 红色,正常巡检时闪亮 1 次,总线电压低故障时连续闪亮两次,输入故障时以 2.5Hz、50%占空比闪烁,反馈时常亮
输出指示灯 红色,待机时熄灭,输出故障时以 2.5Hz、50%占空比闪烁,启动后常亮
编码范围 占用一个总线编码点,编码范围1~242
防护等级 IP30
安装孔距 60mm
工作环境温度 -10℃~55℃
相对湿度 ≤95%,无凝露
外形尺寸 86mm×86mm×43mm(带底壳)
外壳防护等级 IP30
壳体材料和颜色 ABS,瓷白
重量 约 158g(带底壳)
安装孔距 60mm
执行标准 GB 16806-2006

四、海湾GST-LD-8364输入/输出模块接线示意图

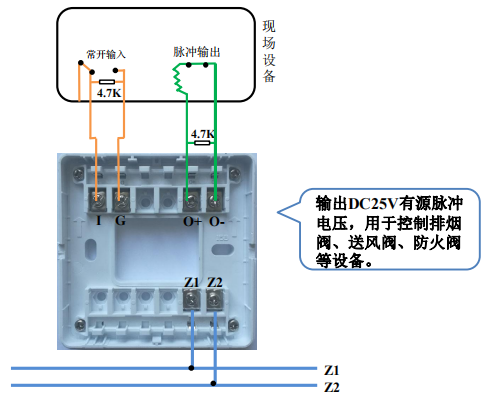

  GST-LD-8364输入输出模块采用脉冲输出方式,输入端为无源常开触点的接线方法:

 GST-LD-8364输入输出模块接线示意图
