一、海湾GST-DY-JA2200家用火灾报警控制器专用电源箱特点

　　GST-DY-JA2200家用火灾报警控制器专用电源箱采用用AC220V作为主电，由2节12V/10Ah密封铅酸电池串接作为备电，输出DC24V给GST-JA2200家用火灾报警控制器提供电源。本电源具有主、备电源无间隙自动切换功能，工作稳定可靠的特点。

二、海湾GST-DY-JA2200主要技术指标

三、GST-DY-JA2200结构特征、安装与布线

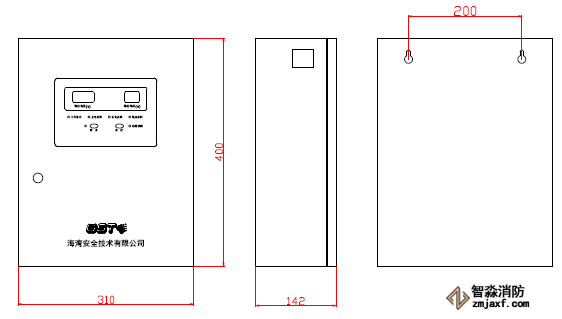

　　1、GST-DY-JA2200家用火灾报警控制器专用电源箱外形示意如下：

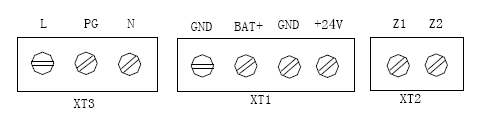

　　2、本接线端子示意图如下：

　　接线端子说明：

　　L、PG、N：AC220V电源端子。

　　GND、BAT+：备电输入端子。

　　GND、+24V：DC24V输出端子

　　Z1、Z2：无极性总线输出端子。

　　布线要求：

　　GND、+24V：采用用阻燃BV线,截面积≥4.0mm²(竖井内干线)或截面积≥1.5mm²(平面支线)

　　Z1、Z2：采用阻燃RVS双绞线,截面积≥1.0mm²。
