1、可燃气体探测器安装位置的选择。

　　可燃气体探测器安装位置（如下图所示）应根据所使用的燃气及灶具的位置等实际情况具体分析决定，但要遵循以下原则：

　　（1）可燃气体探测器应与灶具安装在同一房间内；

　　（2）BT/R系列可燃气体探测器安装位置与燃气源或灶具的垂直距离应大于等于50cm（因为天然气、人工煤气比较轻，在空气中会向上浮动，首先在房间上方聚集），BY系列可燃气体探测器安装在距地面30cm以内处；

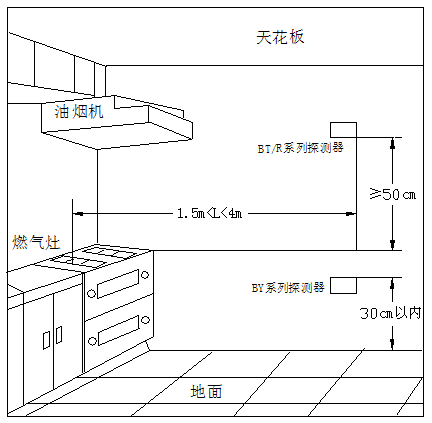

可燃气体探测器安装位置图

　　（3）可燃气体探测器安装位置应距燃气源或灶具1.5m至4m之间。

2、可燃气体探测器接线端子示意图如下图所示。

可燃气体探测器接线端子示意图

　　其中：

　　D1、D2：电源线，无极性；

　　Z1、Z2：总线，无极性；

　　V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。

　　K1、K2：常开无源触点，在报警时触点闭合(适用于GST-BT/R/Y002M探测器)。

　　当监视空气中的可燃气体超过报警设定的浓度时，探测器发出较急促的“嘀、嘀”间歇的声音信号，报警指示灯(红色)快速闪亮，同时K1、K2闭合，探测器连续报警3s~7s后输出一个正向脉冲，使电磁阀关闭。当可燃气体浓度达到报警设定的浓度以下时，探测器会自动解除报警声光信号，K1、K2自动断开，如果此时已关闭电磁阀，电磁阀将保持关闭状态；如想打开，需手动拔开电磁阀上的手动按钮。会听到电磁阀打开的动作声。
