海湾JB-QG-GST5000火灾报警控制器(联动型)

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

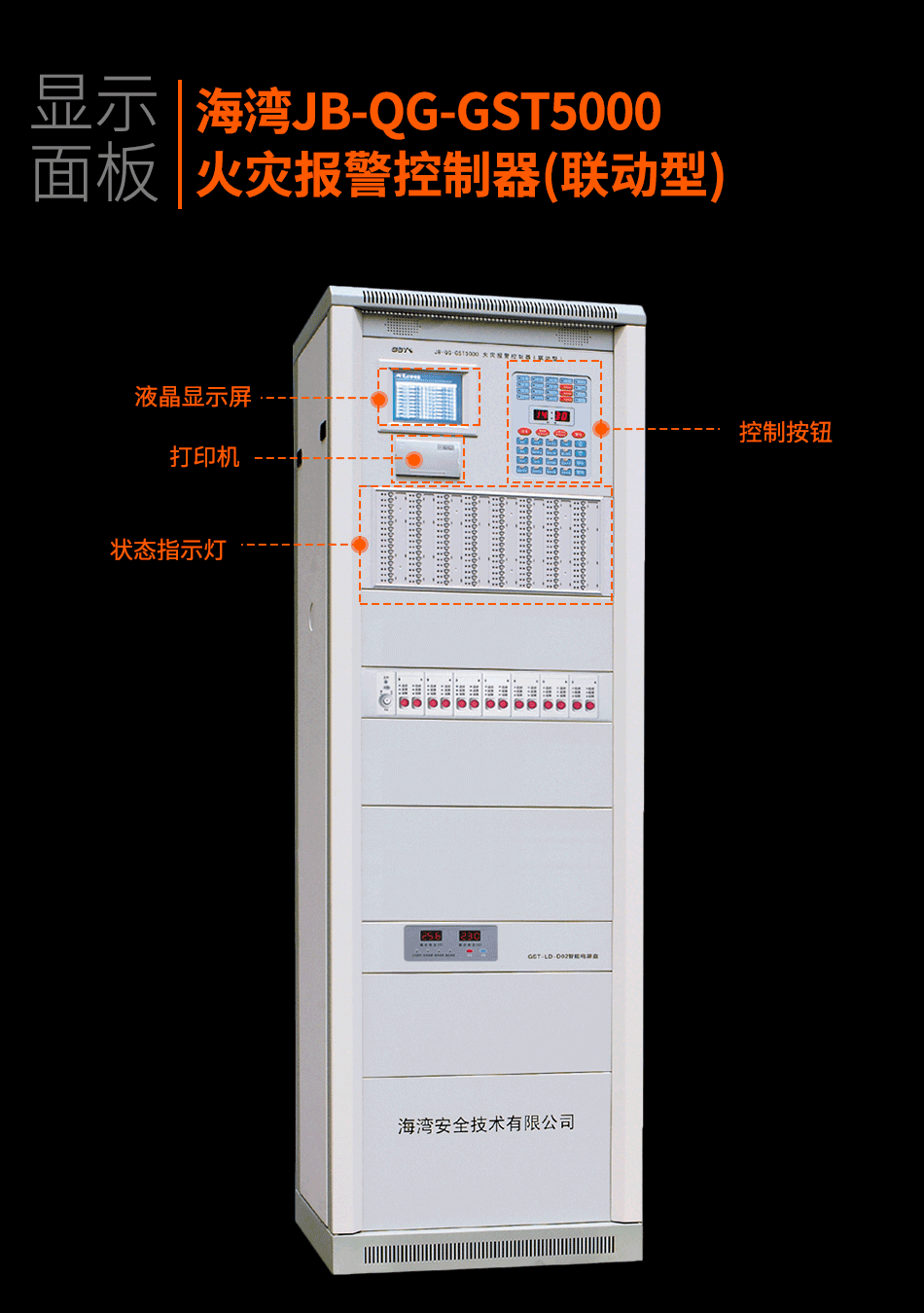

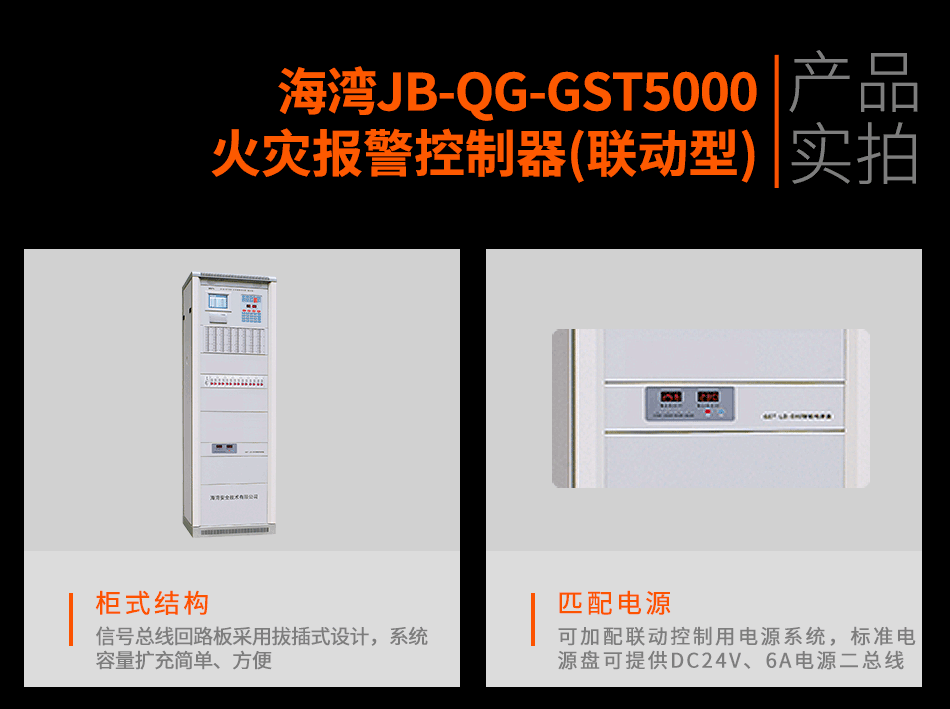

海湾JB-QG-GST5000火灾报警控制器(联动型)参数JB-QG-GST5000火灾报警控制器(联动型)参数海湾JB-QG-GST5000火灾报警控制器(联动型)显示面板JB-QG-GST5000火灾报警控制器(联动型)特点JB-QG-GST5000火灾报警控制器(联动型)实拍图

一、海湾JB-QG-GST5000火灾报警控制器(联动型)特点:

  海湾JB-QG-GST5000火灾报警控制器(联动型)采用柜式结构,其最大容量可扩展到20个242地址编码点的回路,其功能操作显示面板与JB-QB-GST500型控制器相同,主要特点如下:

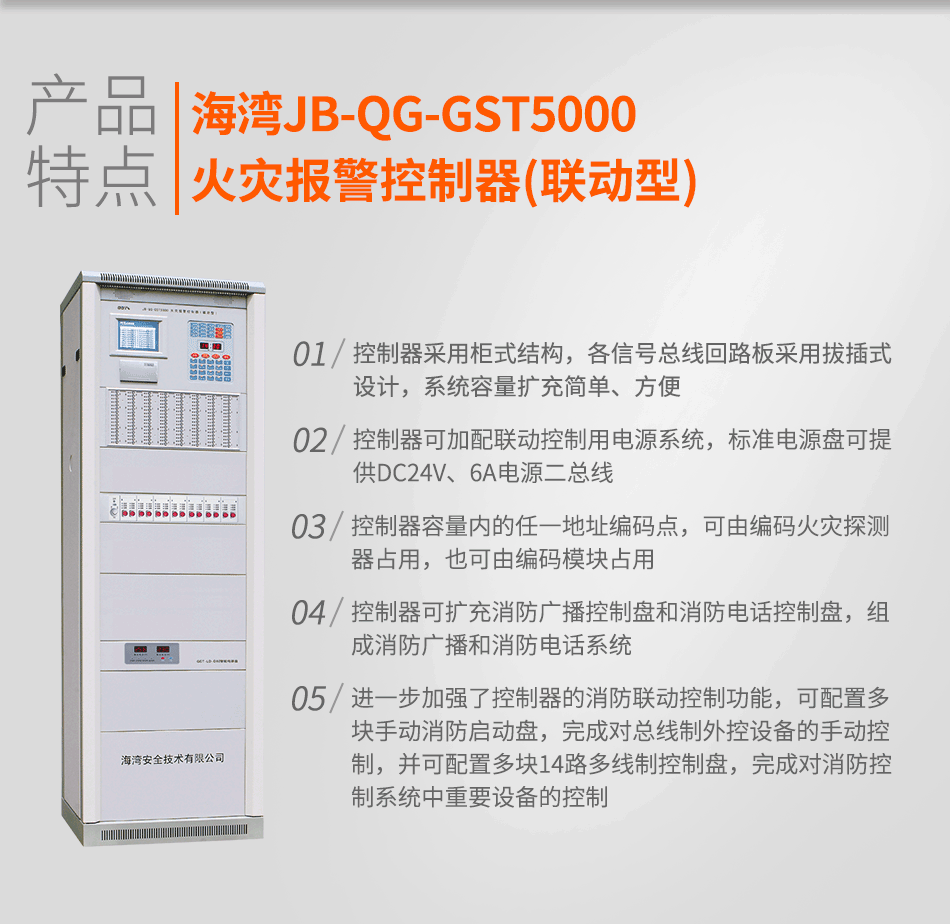

  1.控制器采用柜式结构,各信号总线回路板采用拔插式设计,系统容量扩充简单、方便;

  2.进一步加强了控制器的消防联动控制功能,可配置多块手动消防启动盘,完成对总线制外控设备的手动控制,并可配置多块14路多线制控制盘,完成对消防控制系统中重要设备的控制;

  3.控制器可加配联动控制用电源系统,标准电源盘可提供DC24V、6A电源二总线;

  4.控制器容量内的任一地址编码点,可由编码火灾探测器占用,也可由编码模块占用;

  5.控制器可扩充消防广播控制盘和消防电话控制盘,组成消防广播和消防电话系统;

  6.包括JB-QB-GST500型控制器的全部功能。

二、海湾JB-QG-GST5000火灾报警控制器(联动型)主要技术指标:

  1.液晶屏规格:320×240图形点阵,可显示12行汉字信息

  2.控制器容量:最多可带20个242地址编码点回路,最大容量为4840个地址编码点

  3.可外接64台火灾显示盘;支持多级联网,每级最多可接32台其它类型控制器

  4.多线制控制点及直接手动操作总线制控制点可按要求配置

  5.线制:与JB-QB-GST500型控制器相同

  6.使用环境:温度:0℃~+40℃ 相对湿度≤95%,不结露

  7.电源:主电:为交流220V 控制器备电:DC24V24Ah密封铅电池 联动备电:DC24V38Ah密封铅电池

  8.功耗≤150W

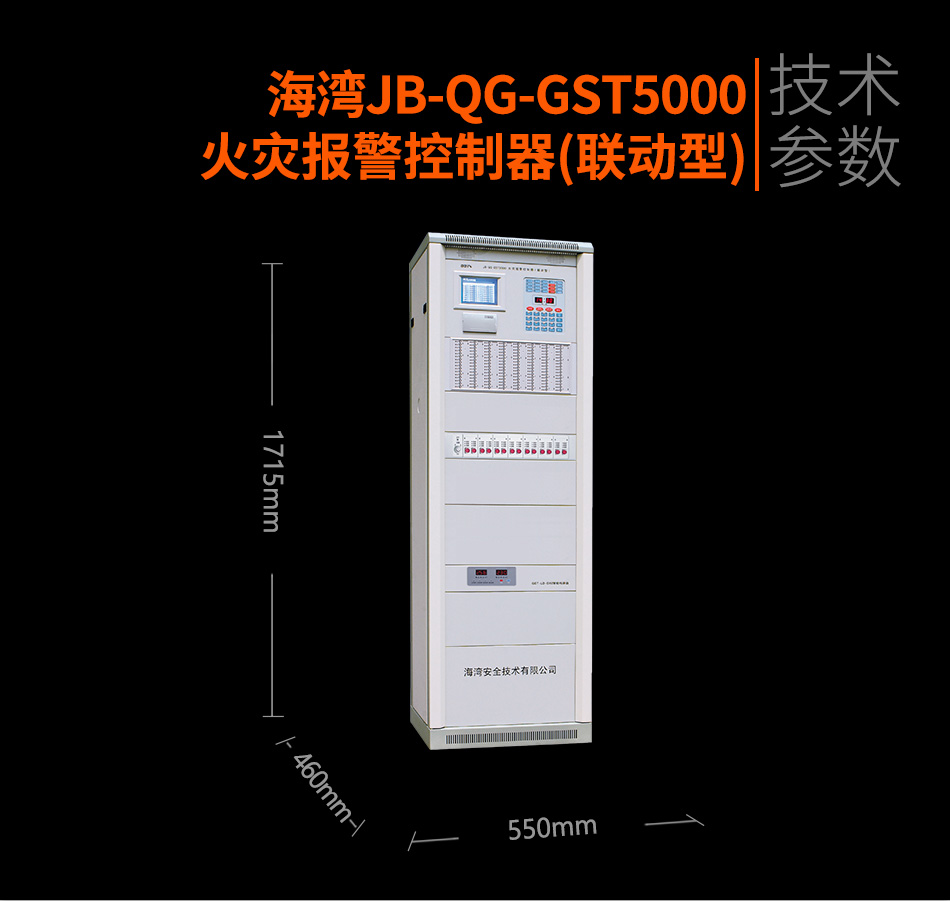

  9.柜式控制器外形尺寸:550mm×460mm×1715mm

三、海湾JB-QG-GST5000火灾报警控制器(联动型)结构特征、安装与布线:

   海湾JB-QG-GST5000火灾报警控制器(联动型)的外形尺寸示意图如下图:

海湾JB-QG-GST5000火灾报警控制器尺寸大小

  标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。若系统中需增加直接手动控制盘、多线制控制盘及电源盘,需另外购置。

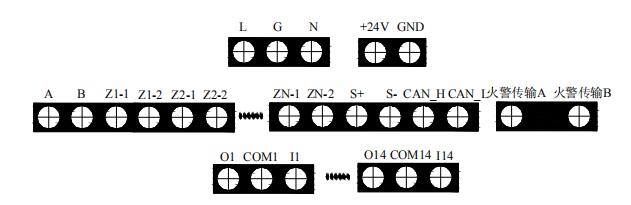

  控制器外接线端子示意图如下图所示:

海湾JB-QG-GST5000火灾报警控制器接线示意图

  其中:

  L、G、N:交流220V接线端子及机柜保护接地线端子;

  +24V、GND:DC24V、6A供电电源输出端子;

  A、B:连接火灾显示盘的通讯总线端子;

  ZN-1、ZN-2(N=1~18):探测器总线(无极性);

  S+、S-:火灾报警输出端子(报警时可配置成24V电源输出或无源触点输出);

  A、B:连接其它各类控制器的通讯总线端子;

  C1+、C1-~C14+、C14-:控制盘输出端子(最多14路)。

  布线要求:

  DC24V、6A供电电源线在竖井内采用阻燃BV线,截面积≥4.0mm2,在平面采用阻燃BV线,截面积≥2.5mm2,其余线路要求与JB-QB-GST500型控制器的要求相同。
