海湾火灾自动报警系统技术指导——GST9121B手动报警按钮接线说明

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

海湾火灾自动报警系统技术指导——GST9121B手动报警按钮接线说明

海湾火灾自动报警系统技术指导——GST9121B手动报警按钮接线说明

  海湾J-SAM-GST9121B手动火灾报警按钮外形示意图如下

海湾J-SAM-GST9121B手动火灾报警按钮示意图

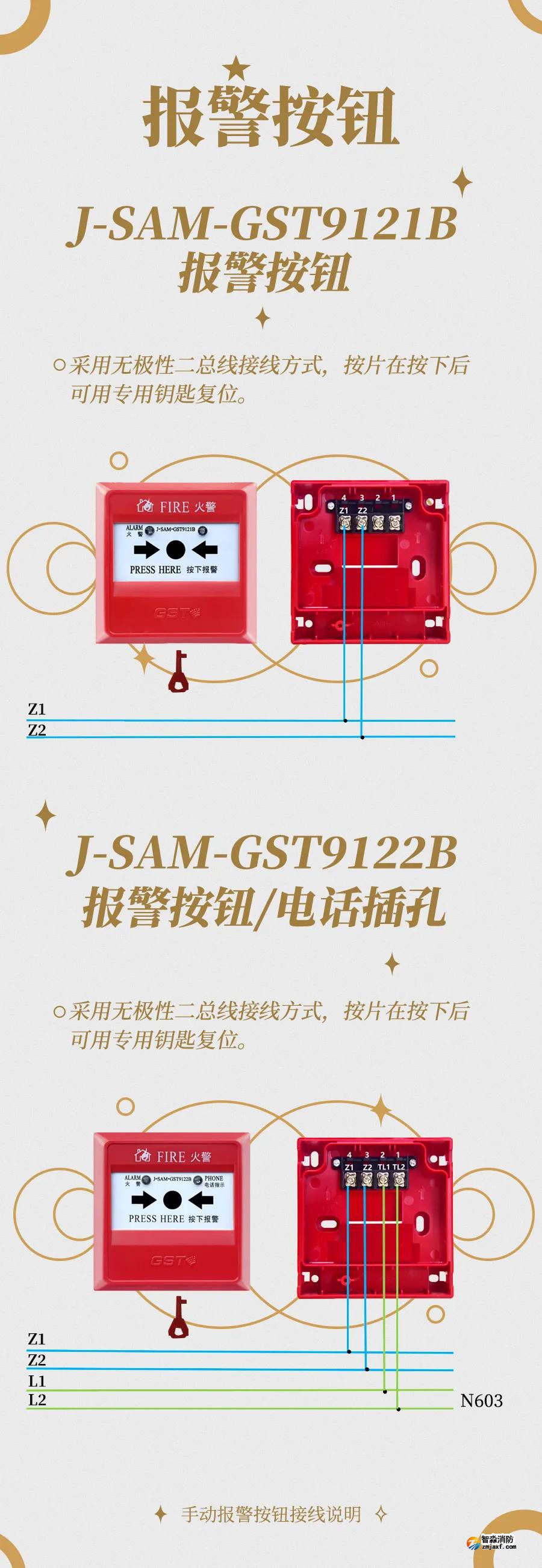

手动火灾报警按钮外接端子示意图如下

海湾J-SAM-GST9121B手动火灾报警按钮端子

其中:

  Z1、Z2:无极性信号二总线接线端子。

  布线要求:Z1、Z2可选用截面积不小于1.0mm2的RVS双绞线。

  手动火灾报警按钮安装时只需拔下报警按钮,从底壳的进线孔中穿入电缆并接在相应端子上,再插好报警按钮即可安装好报警按钮,安装孔距为60mm。报警按钮安装采用预埋盒安装方式,如下图所示。

海湾J-SAM-GST9121B手动火灾报警按钮预埋盒
